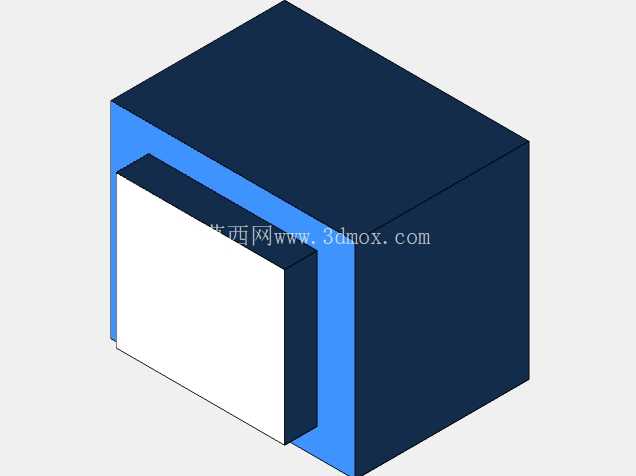

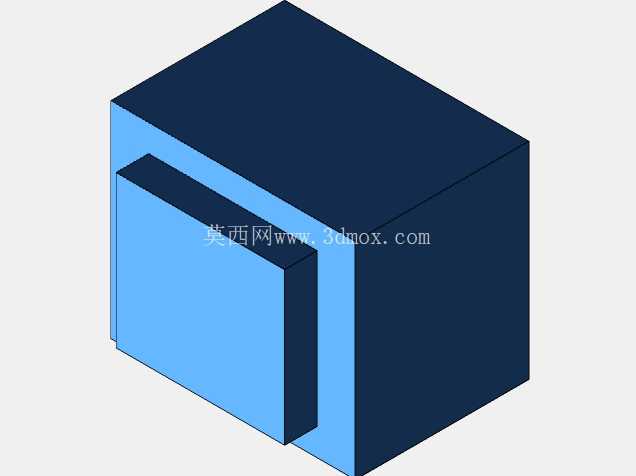

EI48/16.5规格8VA PCB安装隔离变压器

　　做工业控制板卡设计快十二年，经手的板载供电元件里，这类小功率隔离变压器的选型和建模，从来都不是能随便应付的环节。这次还原的EI48/16.5规格8VA隔离变压器，是小功率板载供电场景里用得极普遍的型号，很多刚入行的结构工程师容易把它和普通灌封变压器搞混，实际从安装边界到引脚定义，差一点都可能导致整板装配返工。

　　先从实际应用场景说，这类变压器主要用在交流输入的小功率控制板上，比如小型工控IO模块、楼宇自控的传感采集板、民用小家电的控制主板、工业仪表的前端供电回路，核心作用是把市电侧的高压交流和板载低压侧回路做电气隔离，避免强电串入低压信号回路烧坏后端芯片，同时把高压交流降到适合板载整流滤波的低压交流档位，8VA的额定容量刚好覆盖单路5V/12V小功率供电的需求，不会因为容量冗余过大占多余板卡空间，也不会因为容量不足带不动后端整流稳压回路。

　　从功能特性上看，这款是典型的EI型铁芯灌封结构，外层蓝色阻燃环氧灌封壳不是单纯做外观防护，一方面是把铁芯和绕组完全密封，隔绝车间生产时的助焊剂、潮气、粉尘侵蚀绕组绝缘层，毕竟很多工控板的使用环境不是洁净实验室，有粉尘、凝露的场合不少，灌封结构能把绕组间的绝缘稳定性拉满；另一方面灌封层能固定内部铁芯和绕组，减少变压器通电时的硅钢片振动噪音，很多消费类产品里板载变压器的嗡嗡声，大多是没做全灌封或者灌封应力没处理好导致的。顶部印字区域清晰标注了绕组参数、绝缘认证标识，建模时特意把这些标识做了凹凸映射还原，不是简单贴个平面贴图，做整机BOM可视化或者生产作业指导书渲染的时候，能直接识别元件型号，不用后期再补标注。

　　设计思路上，建模最先卡的是安装边界，这款是PCB直插式结构，底部引脚的间距、引脚伸出长度、引脚直径都是严格按实际元件的插装尺寸做的，引脚分两侧排布，一侧是原边高压绕组引脚，一侧是副边低压绕组引脚，建模时特意保留了引脚的焊盘端倒角，模拟实际元件引脚的浸锡层结构，做板卡装配干涉检查的时候，能直接模拟引脚过波峰焊后的焊锡高度，避免因为引脚长度建模不准，导致和板卡背面的贴片元件产生干涉。整体外形的倒角、外壳的脱模斜度都按实际注塑件的工艺做了还原，外壳侧面的微小脱模痕迹、顶部印字区域的轻微凹陷都有体现，不是做个光溜溜的方块糊弄事，毕竟做结构评审的时候，元件外形的细节还原度直接影响干涉检查的准确性。

　　尺寸方面，这款变压器的核心叠厚是16.5mm，对应EI48标准铁芯的规格，整体长宽高的安装边界严格控制在常规板载元件的尺寸区间内，不会超过周边电解电容、接插件的安装高度，建模时特意做了安装占位的参考基准面，把元件的最高面、最宽面、引脚定位基准都做了隐含参考，导入PCB结构文件的时候，能直接对齐板卡的安装孔位，不用反复调整坐标。另外内部绕组和铁芯的结构虽然被灌封层包裹，但建模时也做了内部结构的简化还原，做热仿真的时候，可以直接给绕组、铁芯赋予对应的材料参数，模拟满负载运行时的温升，不用再单独简化模型，省了不少热分析前处理的时间。

　　很多工程师做板卡三维建模的时候，总觉得这类外购件随便找个近似模型凑数就行，实际真到打样装配的时候，要么是变压器高度超了外壳的内部空间，要么是引脚间距不对插不进板卡，要么是和旁边的功率电阻、电解电容离得太近，安规距离不够。这款模型从外轮廓到安装引脚的所有尺寸，都是按实际量产元件的实测值做的还原，不管是做板卡结构布局、安规距离校验，还是做整机装配的干涉检查，都能直接用，不用再反复核对尺寸修改模型。另外灌封外壳的材质是阻燃PBT，建模时也给外壳赋予了对应的材质属性，做跌落仿真或者外壳应力分析的时候，能直接调用材料参数，不用再重新赋材质。

　　实际选型的时候，这类8VA的隔离变压器要注意原边电压等级、副边绕组的电压和电流参数，虽然三维模型不直接体现电气参数，但模型的安装尺寸是和同规格所有参数的元件通用的，只要是EI48/16.5叠厚、8VA容量的PCB直插隔离变压器，不管是单绕组还是双绕组输出，安装边界都是一致的，做结构设计阶段不用等电气参数完全确定，就能先把元件占位定下来，加快整体的设计进度。另外要注意的是，这类变压器的引脚是硬铜引脚，插装时的过孔尺寸要匹配引脚直径，模型里的引脚直径是按实际元件的最大公差做的，做PCB封装设计的时候，可以直接参考模型的引脚尺寸来定过孔大小，避免过孔太小插装困难，或者过孔太大焊锡流淌不均匀。
