带拖动推动机构的100节距工程输送链

　　在散料输送、工位节拍转运、重型工件平移这类工业场景里，链条作为挠性传动部件的适配性远高于刚性推杆、同步带这类构件，尤其是需要长距离循环输送、同时兼顾推拽工位工装的工况，普通标准滚子链往往因为附件安装空间不足、链节铰接强度不够出现早期失效，这款节距100mm的工程链就是针对这类复合需求做的结构优化设计。从实际落地的工况来看，这类链条常被用在汽车焊装线的工装托盘输送、建材行业的砌块转运、冷链仓储的重载料箱推送场景里，和普通输送链只承担牵引力传递不同，这款链节在外侧链板位置集成了一体式的推动拨块安装位，不需要额外在链板上打孔焊接附件，避免了二次加工带来的链板应力集中问题，拨块的安装面做了沉台定位，安装后不会突出链板外侧的安装边界，能避免运行过程中和机架护板、轨道侧边发生刮蹭。

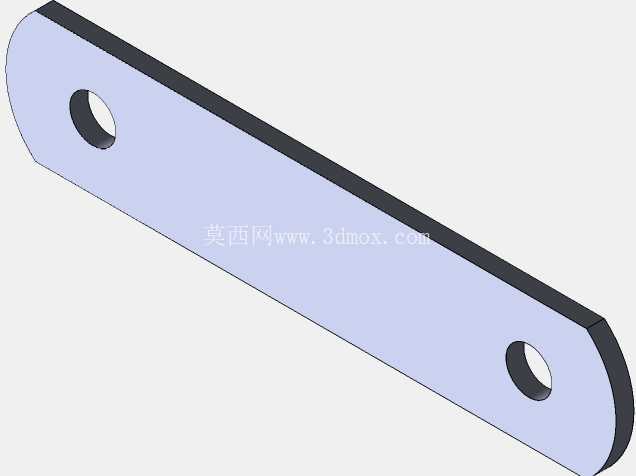

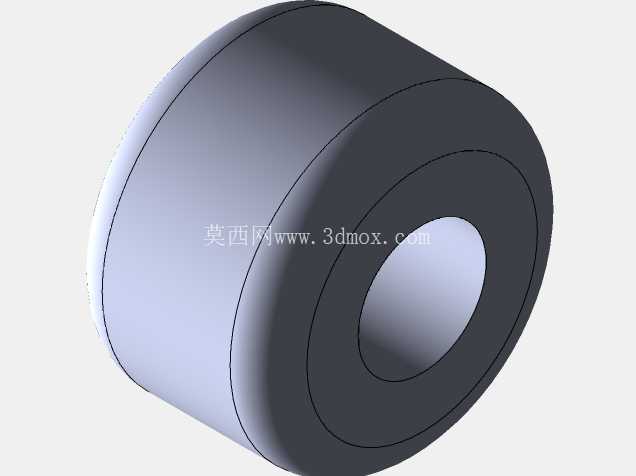

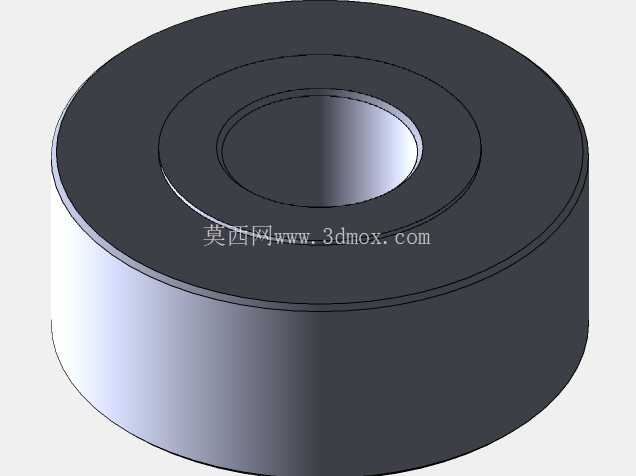

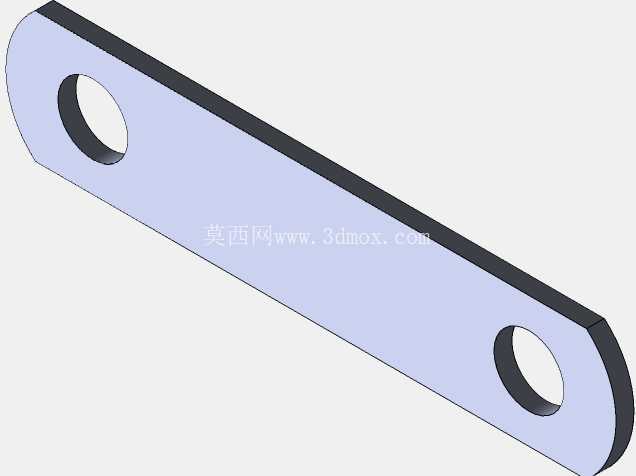

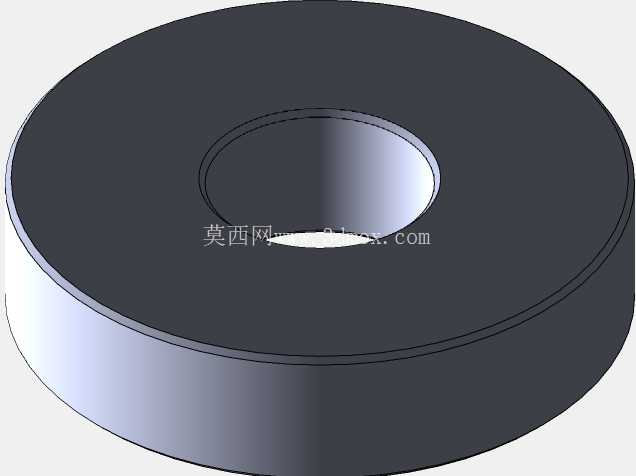

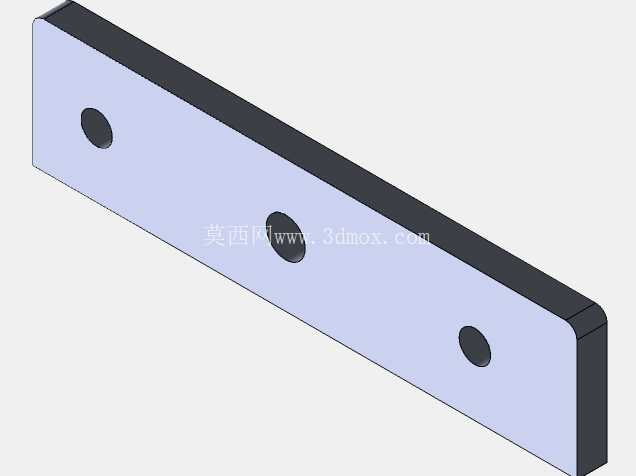

　　设计阶段最先敲定的是100mm的节距参数，这个节距尺寸刚好适配多数重型输送线的链轮齿形参数，不需要单独定制特殊齿数的链轮，能直接和市面上常规的工程链链轮互换，降低现场备件的储备成本；链板采用的是双孔对称布局，两端的铰接孔同轴度公差控制在0.02mm以内，装配后相邻链节的弯折角度能满足最小转弯半径的要求，不会出现卡滞、别劲的情况。中间的滚子部分做了加厚处理，和轨道接触的滚动面做了表面淬硬处理，硬度达到HRC45-50，长期在钢制轨道上滚动运行不会出现过早的磨损失圆，能减少运行过程中的振动和噪音。

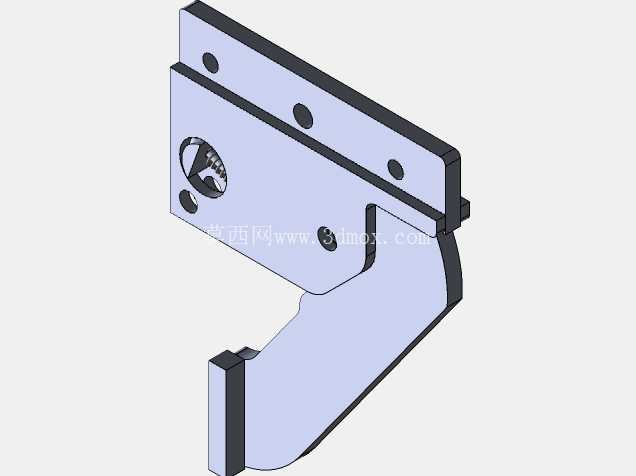

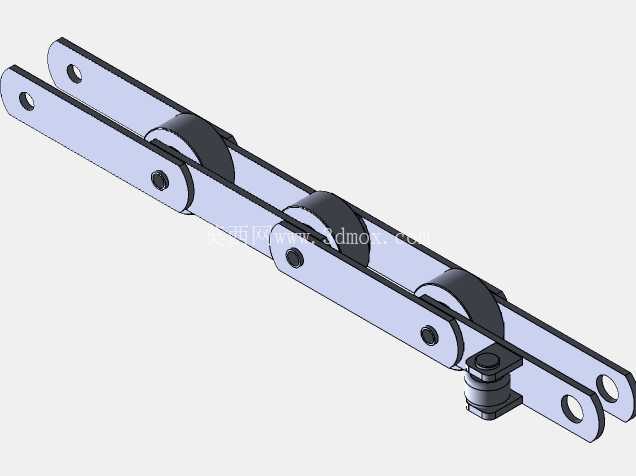

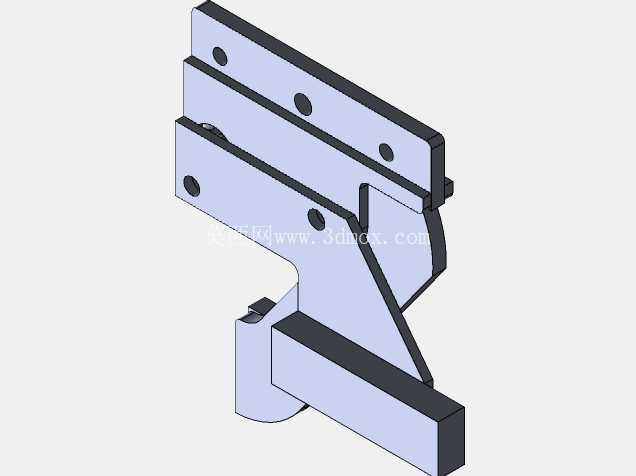

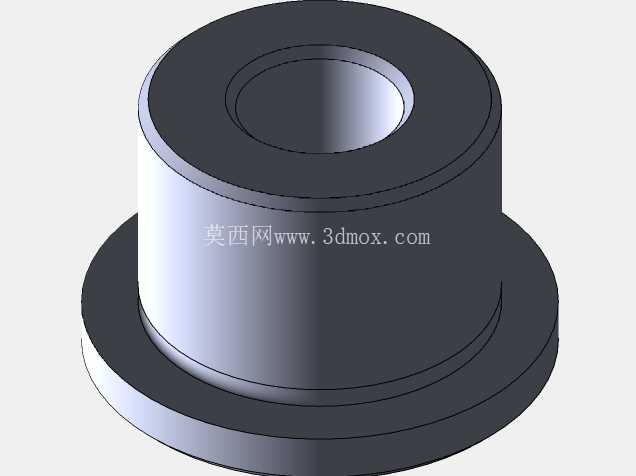

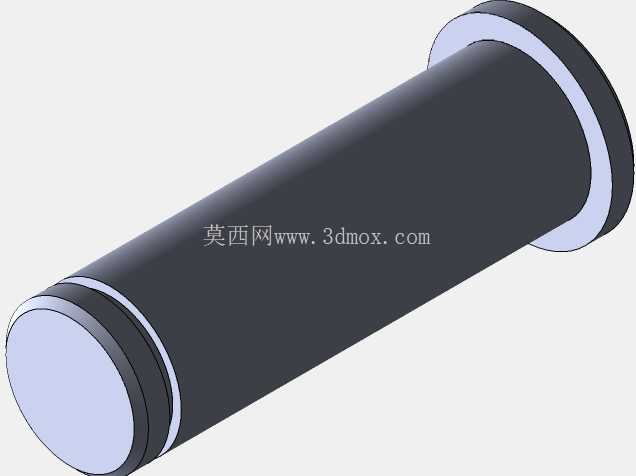

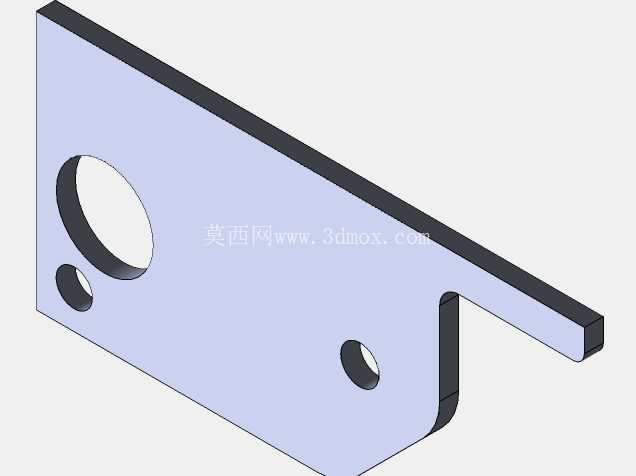

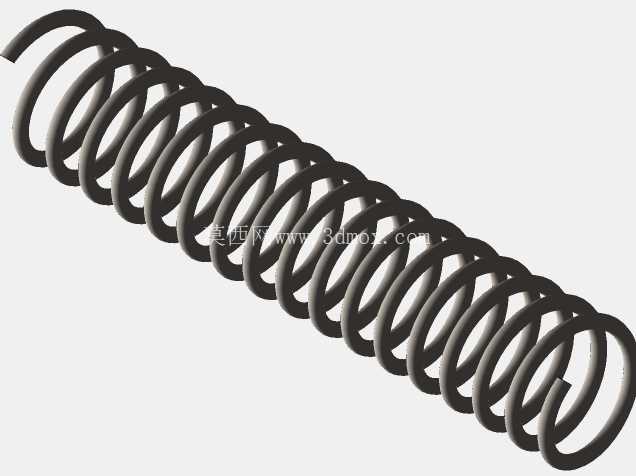

　　链节之间的铰接销轴采用了带防转卡槽的结构，销轴和外链板之间是过盈配合，和内链板的套筒之间是间隙配合，装配后销轴不会随着链条运行发生转动，避免了销轴和链板孔之间的微动磨损，能大幅延长链条的整体使用寿命。集成的拖动/推动机构是这款链条的核心设计点，拨块的安装位置在链节的中垂线上，推送受力的时候力的作用线刚好和链条的牵引中心线重合，不会给链板带来额外的偏载力矩，避免长期偏载导致的链板变形、链条跑偏问题；拨块和链板的连接采用了螺栓紧固的可拆卸结构，现场如果出现拨块磨损，不需要拆解整根链条，直接更换损坏的拨块就能快速恢复设备运行，减少停机维护的时间。从安装边界来看，整根链条组装后，内侧链板之间的内节宽度保持统一尺寸，和链轮啮合的时候不会出现跳齿、卡齿的情况，外侧链板到拨块顶端的总宽度控制在常规输送线轨道的安装尺寸范围内，不需要对现有设备的机架、护罩做额外改造就能直接替换原有老旧链条。实际运行过程中，这款链条既能通过滚子和链轮啮合传递牵引力，带动整线的工装、物料做循环移动，也能通过外侧的拨块直接推动工位上的工件、工装板完成定点移位，不需要额外在链条上加装推块、挂板等附件，简化了整线的结构设计，减少了设备的整体装配工作量。

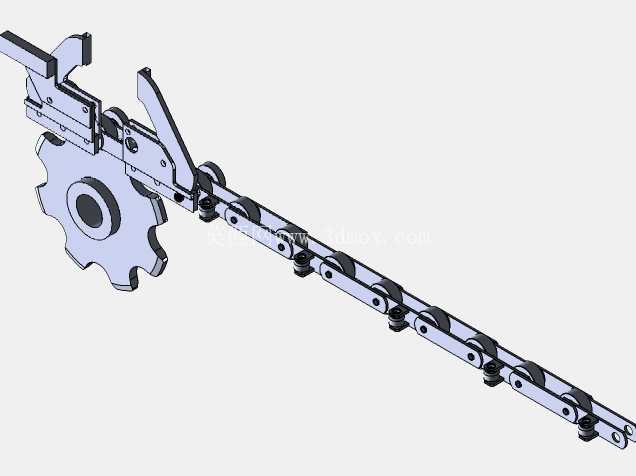

　　在做三维建模的时候，每一个链节的铰接关系都做了实际的运动仿真验证，模拟链条绕链轮转动、直线段运行的全行程状态，确认相邻链节在最大弯折角度下不会发生干涉，拨块在推送工件的过程中不会和链轮、轨道部件发生碰撞，所有配合面的尺寸公差都按照实际机加工的精度要求做了参数化设置，导出的工程图可以直接用于生产加工，不需要再做额外的尺寸调整。对于做输送设备设计的工程师来说，这款链条模型可以直接导入到整线的装配体里，用来做干涉检查、行程模拟，不需要从零开始绘制每一个链节的细节，能大幅缩短设计阶段的建模时间，同时模型里的尺寸参数完全符合实际工程应用的标准，不会出现建模尺寸和实际采购件尺寸不符导致的装配干涉问题。
