辐条支撑式空气涡轮叶轮结构设计

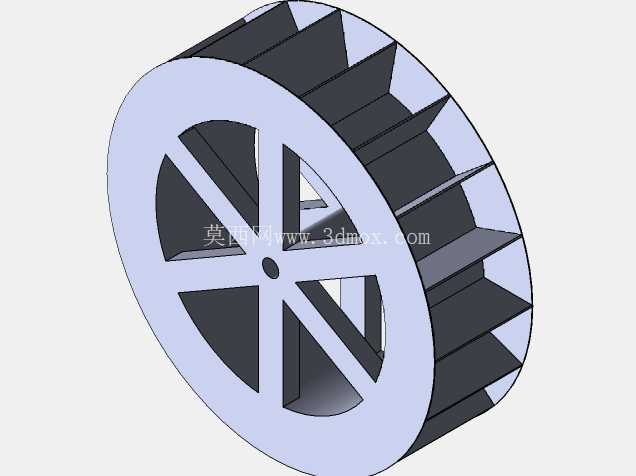

　　这款辐条支撑式空气涡轮叶轮，核心应用场景覆盖小型风能采集装置、低压风道能量回收单元、微型气流驱动执行机构等领域，在民用小型通风系统余能回收、户外便携风力发电装置、教学演示流体实验台架中都能适配使用，作为气流能量转换的核心执行部件，它的核心作用是将流经叶片通道的空气动能转化为轴端输出的旋转机械能，或是在主动旋转状态下推动空气形成定向流动，适配低流速、低压差的空气介质工作场景，不需要过高的介质压力即可实现稳定的动力输出。从结构功能特性来看，叶轮整体采用轮缘-辐条-轮毂的三段式承载结构，外圈轮缘为等厚度环形结构，外圆面做了光滑过渡处理，避免高速旋转时产生不必要的风阻损耗，轮缘内侧均匀排布径向直叶片，叶片沿轮缘周向等角度分布，叶片型面为平直径向结构，没有复杂的空间扭角，这种设计的优势在于加工难度低，对气流的入射角度适应性强，在气流方向存在小幅波动的工况下依然能保持稳定的力矩输出，不会因为入射角偏差出现明显的效率陡降。

　　中间的支撑部分采用六辐条对称布局，六条辐条从中心轮毂位置径向延伸至轮缘内侧，将轮毂与轮缘刚性连接为整体，辐条截面为矩形结构，在保证足够支撑刚度的前提下尽可能减小自身对气流的阻挡面积，中心轮毂位置设计有同轴的安装定位孔，可直接与输出轴进行配合安装，孔位与轴的配合可根据实际使用需求选择间隙配合或过渡配合，满足不同转速工况下的连接可靠性要求。在设计思路上，这款叶轮优先平衡了结构刚度与气动效率的矛盾，没有采用全幅板式的轮辐结构，而是选择镂空辐条设计，一方面大幅降低了叶轮自身的转动惯量，让叶轮在气流作用下可以更快达到额定转速，响应速度更快，另一方面也减少了轮辐部分对叶片通道内气流的阻挡，避免气流在轮盘位置形成涡流损耗。

　　叶片数量经过匹配计算，在轮缘周长范围内排布的叶片间距既保证了对气流的连续捕获能力，不会因为叶片过疏导致气流漏过损失，也不会因为叶片过密增加不必要的摩擦阻力，叶片与轮缘、辐条的连接位置都做了小圆角过渡处理，避免应力集中，在长期受交变气流载荷作用时不会出现连接位置的疲劳断裂问题。从安装边界与尺寸适配角度来说，这款叶轮的轴向厚度较薄，整体为扁平式结构，安装时不需要预留过大的轴向空间，可直接嵌入狭窄的风道内部使用，轮缘外圆为安装的最大径向尺寸边界，安装时需要保证风道内壁与轮缘外圆之间保留均匀的微小间隙，既不能间隙过大导致气流从边缘旁通损失效率，也不能间隙过小导致旋转时轮缘与风道内壁发生刮蹭。

　　中心安装孔的轴向长度与轮毂厚度保持一致，可提供足够的配合长度保证轴连接的同轴度，避免高速旋转时出现径向跳动。辐条的对称布局让叶轮整体的动平衡性能更容易调校，六组辐条均匀分布的结构本身就具备良好的周向质量对称性，只需要在出厂前对轮缘位置做少量的去重处理即可达到较高的动平衡精度，适配每分钟数千转的工作转速要求。在实际使用中，这款叶轮对工作介质的清洁度要求不高，平直的叶片通道不容易积存灰尘杂质，即使在含少量粉尘的空气环境中长期工作，也不会因为通道积灰出现动平衡失效的问题，后期维护清理也十分方便，只需要直接擦拭叶片表面即可去除附着的杂物。结构的整体刚性表现优秀，在额定转速下运行时，辐条的变形量控制在极小范围内，不会因为离心力作用出现轮缘外扩蹭壁的问题，叶片自身的厚度经过强度校核，在正常工作风压下不会出现叶片弯曲变形的情况，可长期保持稳定的气动外形。
