工业双曲线自然通风冷却塔结构设计

　　在火电、核电、大型化工园区的循环水系统中，自然通风双曲线冷却塔是核心的冷端换热设备，承担着把循环冷却水携带的废热散入大气、维持热力系统真空度与运行效率的关键作用，这类设备不需要额外配置风机驱动气流，依靠塔筒内外空气密度差形成自然抽力完成通风换热，运行能耗低、单塔处理水量大，适合大水量连续运行的工业场景。本次完成的冷却塔结构设计，首先从实际运行的受力逻辑出发，塔筒采用变曲率双曲线造型，这种线型并非单纯追求视觉效果，而是能够在最小的结构耗材前提下，获得最优的气流抬升效率与结构抗风、抗震性能，塔筒下部直径放大，能够最大化进风面积，中部收窄形成喉口加速气流上升，上部再次扩径降低出口气流流速，减少带出的水滴损失，同时避免出口气流下洗影响换热效率。

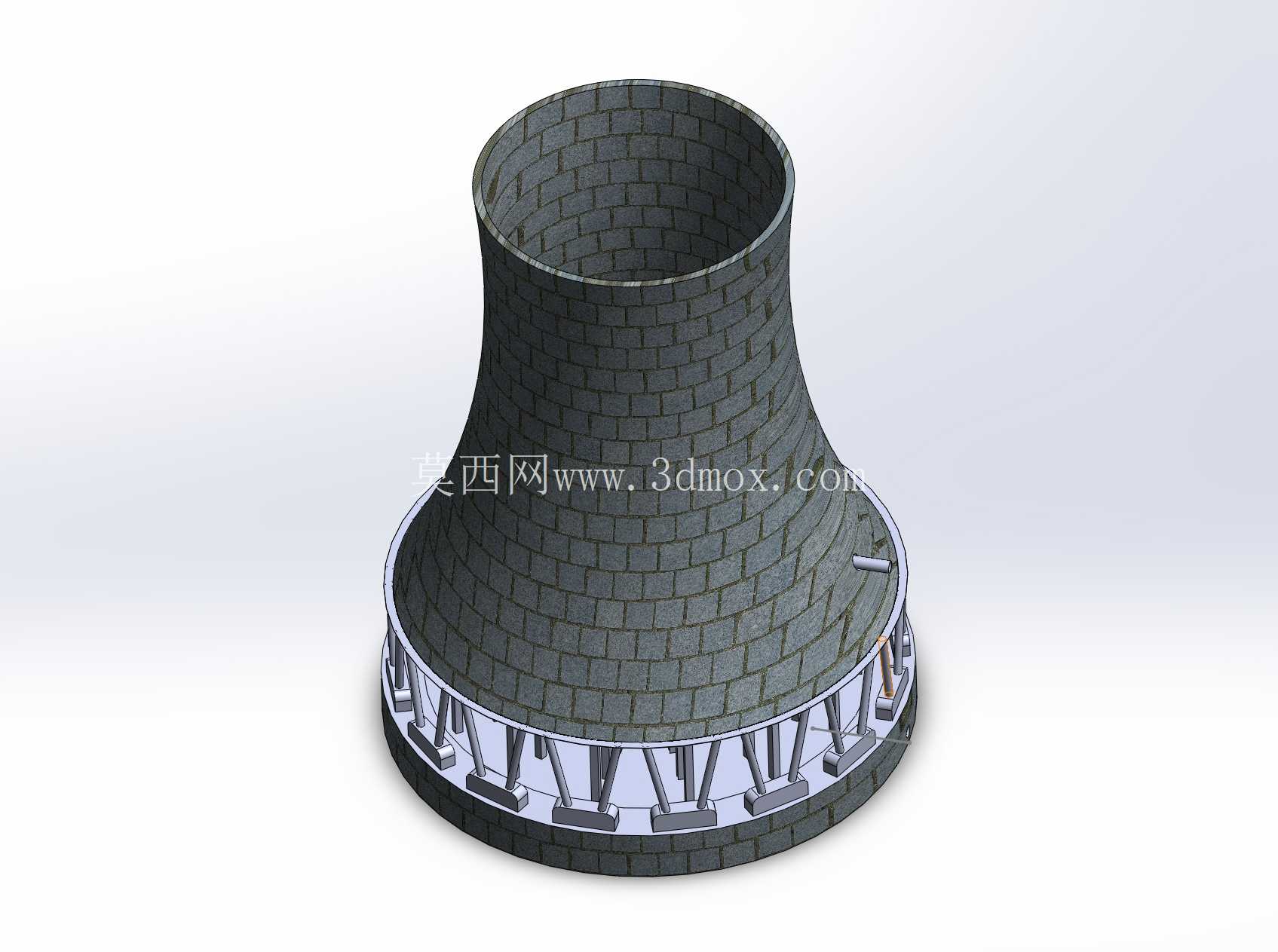

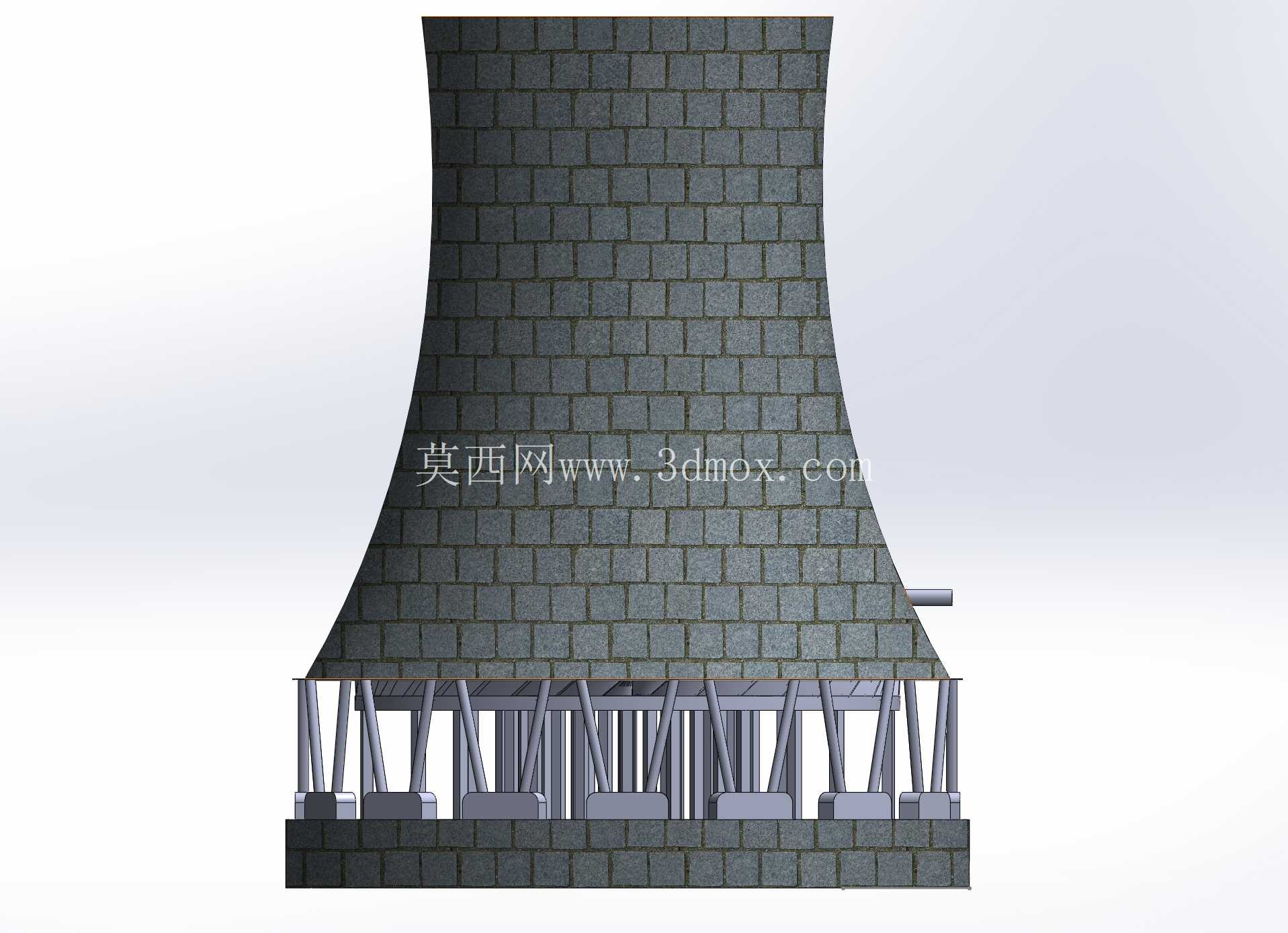

　　塔筒主体采用预制砌块拼接的结构逻辑建模，每一块砌块的排布都沿塔筒曲面做了法向对齐，保证砌块拼接缝与塔筒受力方向匹配，实际施工中这类砌块多为钢筋混凝土预制件，拼接后做密封防渗处理，相比整体现浇方案能够大幅缩短现场施工周期，降低高空作业的安全风险。塔筒底部的支撑结构是设计的重点环节，整个塔筒的全部竖向荷载、风荷载、地震作用都要通过底部的斜向支撑传递到环形基础上，本次设计中沿塔筒底圈均匀布置了V型斜撑，每一组斜撑都经过受力角度优化，既能够给塔筒底部留出足够的进风通流面积，避免支撑构件遮挡进风影响换热效率，又能保证竖向荷载的传递路径最短，减少支撑构件的截面尺寸，降低整体结构自重。支撑构件与塔筒底圈梁、环形基础的连接节点都做了加强处理，节点位置预留了安装定位面，实际加工安装时可以通过定位面快速对齐构件，减少现场调整的工作量。从安装边界来看，这类冷却塔的选址需要避开厂区高大建筑物的风影区，保证进风面气流均匀，环形基础需要做在承载力均匀的地基上，避免不均匀沉降导致塔筒结构开裂，塔筒底部进风口高度需要根据当地夏季最高环境温度、设计处理水量做匹配，保证进风风速控制在合理区间，避免进风风速过高卷吸地面杂物进入淋水区域。

　　设计过程中对塔筒的曲率做了多轮调整，首先保证塔筒的整体刚度，避免在脉动风荷载下出现共振问题，其次兼顾气流组织的合理性，喉口位置的直径、高度都按照自然通风的热力计算逻辑做了匹配，保证塔内的气流分布均匀，不会出现局部涡流区影响换热效果。塔筒内壁的砌块排布做了错缝处理，提升整体结构的整体性，避免出现通缝导致结构强度下降，同时砌块表面的粗糙度也做了适当考虑，既不会因为过于光滑导致施工时面层附着困难，也不会因为粗糙度过大增加塔内气流的沿程阻力。

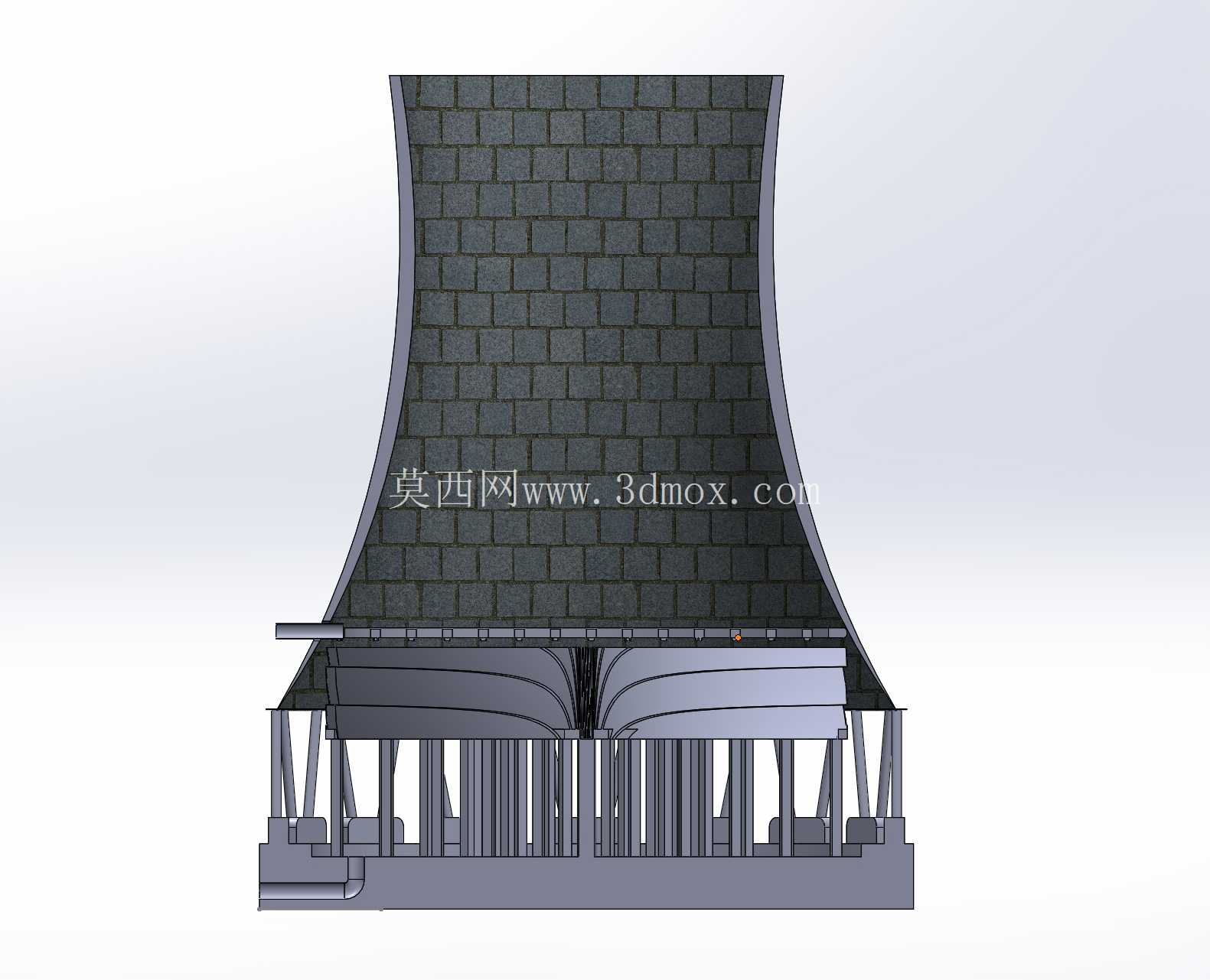

　　底部的环形集水区域与支撑结构做了一体化设计，支撑构件的布置避开了集水槽的检修通道，方便后期运行时清理淤积、检修淋水填料，支撑构件之间的间距也考虑了大型检修设备的通行需求，不需要额外拆除构件就能完成内部填料、配水系统的更换作业。从实际运行的角度出发，这类冷却塔的塔筒结构不需要频繁维护，只要做好接缝处的防渗检查、支撑节点的防腐处理，就能实现几十年的连续运行，设计中所有外露的钢结构支撑件都预留了防腐涂装的操作空间，后期维护时不需要搭建复杂的脚手架就能完成表面涂装作业。整个模型的结构拆分完全匹配实际施工的装配逻辑，每一个构件都可以单独导出加工图纸，直接用于预制件的生产放样，不同曲率段的砌块可以分类预制，现场按照编号拼接即可，能够有效降低现场施工的难度，减少施工误差。
