MG996R舵机高精度三维结构建模

　　在做小型自动化执行机构选型、学生科创项目结构搭建的时候，MG996R这款大扭矩舵机的出镜率一直很高，这次建模的核心出发点，就是补全现有公开模型里缺失的1:1安装刻度与精确装配边界，给后续做结构适配的工程师省去反复测绘核对的麻烦。从实际应用场景来看，这款舵机覆盖的领域非常广，小到航模的舵面控制、教育类机械臂的关节驱动，再到小型自动化设备里的工位切换拨杆、视觉检测设备的镜头角度调整机构，甚至是一些低成本智能家居的开合执行端，都能看到它的身影，核心原因就是它的扭矩输出足以覆盖多数轻载往复摆动的工况，成本控制也足够友好，不需要搭配复杂的伺服驱动回路，只需要标准PWM信号就能实现角度控制，对入门级开发者和小批量设备开发来说适配门槛很低。

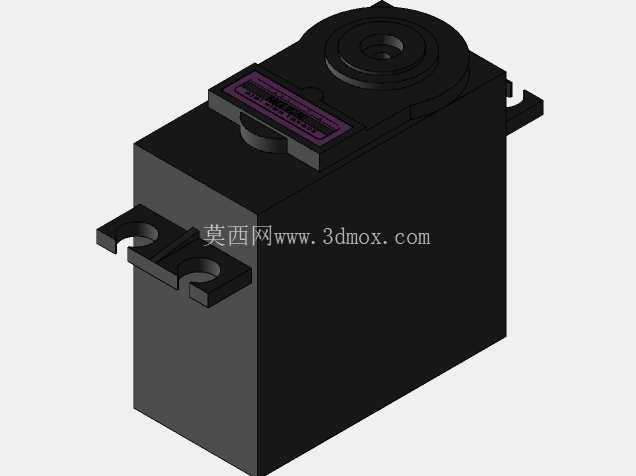

　　从功能特性来看，这款舵机属于标准尺寸的模拟舵机，内部通过直流电机搭配减速齿轮组输出扭矩，自带位置反馈电位器，能够实现0到180度范围内的角度定位，输出轴的齿形是标准的25T舵机齿，能够兼容市面上绝大多数通用舵机摇臂、舵盘，不需要额外定制转接件，这也是它能在各类项目里广泛通用的核心原因之一。建模过程中没有做简化省略，把外壳的加强筋、安装耳的固定孔位、顶部标签槽的限位结构、输出轴的台阶尺寸都做了1:1还原，甚至连出线端的槽口尺寸都做了精确核对，避免后续结构设计时出现干涉问题。

　　说到安装边界，这款舵机的主体是方正的盒式结构，两侧伸出的安装耳上预留了标准的固定孔位，孔间距是行业通用的标准尺寸，不管是用螺丝直接固定在亚克力支架、3D打印安装座，还是铝型材搭建的框架上，都能直接适配，不需要额外调整孔位。输出轴的中心高度相对于安装基准面的尺寸做了精确标定，在做摇臂连杆机构设计的时候，可以直接用这个尺寸来计算连杆的运动行程，不用再反复打样测试干涉量。外壳侧面的散热槽结构也在模型里做了还原，实际使用中长时间带载运行的时候，这些槽道能够帮助内部减速组和电机散出热量，避免过热导致的扭矩衰减或者齿轮损坏，建模的时候保留这些结构，也方便后续做热仿真或者外壳改装设计的时候有准确的参考依据。

　　设计思路上，这次建模完全按照实物测绘的尺寸来搭建，没有做理想化的简化，比如外壳上的注塑拔模斜度、安装耳位置的圆角过渡、输出轴根部的防尘台阶，这些容易被忽略的细节都做了还原，因为很多时候结构装配出现问题，恰恰就是这些小尺寸的特征没有考虑到——比如如果忽略了拔模斜度，设计的安装抱箍就可能出现装配间隙过大或者装不进去的问题，如果没做输出轴根部的台阶，摇臂安装的时候就可能和外壳顶面摩擦，增加运行阻力。另外顶部的标签槽结构也做了精确的凹陷处理，方便后续做渲染或者生产标识的时候直接贴合标签位，不用再二次调整位置。

　　从实际选型适配的角度来说，这个模型可以直接用于装配验证，比如在做机械臂关节设计的时候，可以直接把模型导入装配体，核对舵机和臂件的连接位置、走线空间，确认摇臂摆动范围内不会和周边结构产生碰撞；在做航模结构设计的时候，可以提前测算舵面的摆动角度和舵机安装位的深度，避免装机的时候才发现舵机突出机身表面或者摇臂行程不够。很多新手工程师在做这类标准件选型建模的时候，往往只画个大概的方块外形，忽略了安装孔的沉头深度、输出轴的齿形尺寸、接线端的出线方向，最后加工出来的安装座要么螺丝锁不到底，要么摇臂装上去偏位，要么线材被外壳压住，这些问题在精确建模的前提下都能提前规避。

　　另外这款舵机的减速齿轮组虽然封装在外壳内部，建模的时候也按照常规的传动布局预留了内部空间的参考，对于想要做舵机改装、更换金属齿轮或者改造成连续旋转舵机的开发者来说，外壳的内部腔体尺寸可以作为改装参考，不用拆开实物测量就能提前评估改装件的适配性。两侧安装耳的厚度也做了精确还原，在计算固定螺丝长度的时候，可以直接根据安装耳厚度加上安装座的板材厚度来选择螺丝规格，避免螺丝过长顶到舵机内部的电路板或者齿轮组，造成设备损坏。整体建模的精度控制在0.1mm以内，完全能够满足常规结构设计、3D打印安装件、数控加工工装的设计需求，不管是用于教学演示、项目方案验证还是小批量产品的结构开发，都能提供准确的尺寸参考。
