多凸缘尖头凸轮轴传动结构设计

　　在各类需要将连续旋转输入转化为精准往复直线或摆动输出的机械设备中，凸轮轴是核心的运动控制执行部件，这套带多组尖头凸轮的长轴结构，主要适配中小载荷的自动化进给、工位切换、物料推送类工况，常见于轻工包装机械、小型内燃机配气机构、纺织机械的导纱驱动单元、自动化装配线的节拍控制模块中，相比偏心轮、曲柄滑块机构，凸轮轴能通过凸轮型线的精准设计，实现任意预设的从动件运动规律，满足复杂节拍下的动作时序匹配要求。

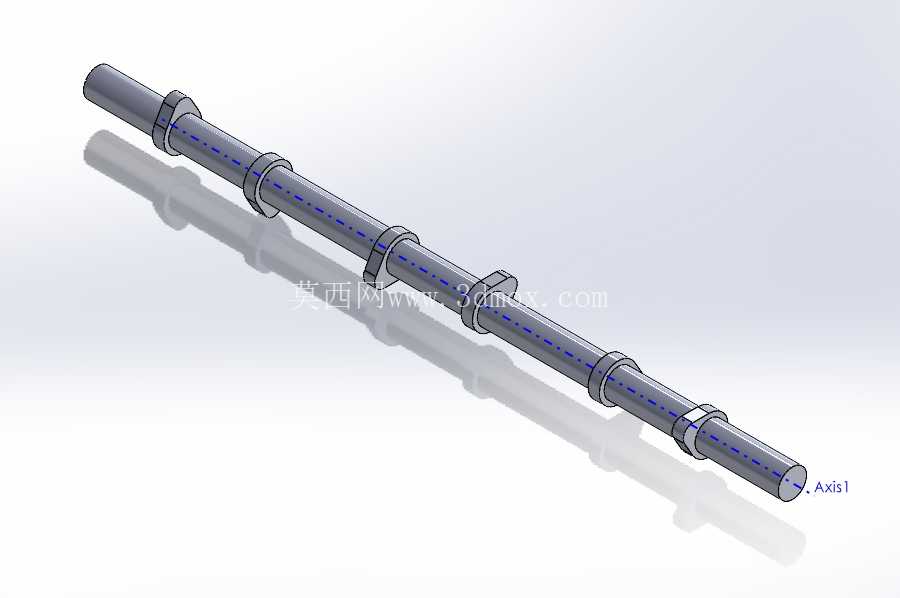

　　从结构功能来看，该轴沿轴向依次布置了多组等径轴颈与尖头凸轮段，两端的中心轴头作为旋转支撑基准，加工时需保证同轴度公差控制在0.02mm以内，避免高速旋转时出现径向跳动导致从动件运动失真、冲击噪声过大的问题。轴上的每组凸轮对应一组从动件接触端，尖头轮廓的设计主要适配小行程、快回程的动作需求，相比宽廓面凸轮，尖头结构与从动件的接触面积更小，适合低载荷、高频率往复动作的场景，能有效减少接触摩擦面的滑动损耗，日常维护时只需在凸轮与从动件接触位置定期涂抹锂基润滑脂，即可保证长期运行的稳定性。

　　设计过程中首先需要确定的是轴的整体跨距，要匹配安装腔体内的两个支撑轴承座的中心距，轴颈的直径需根据额定传递扭矩核算，保证轴在最大载荷下的挠度不超过许用值，避免凸轮与从动件出现脱开或卡滞。凸轮的周向相位角是整个设计的核心，需要严格对应各工位从动件的动作时序，比如在包装机的横封工位，对应的凸轮要在送料到位后再触发封合动作，相位偏差超过1°就可能出现封合错位、物料刮蹭的问题，建模时需要先绘制各凸轮的展开型线，再沿轴向阵列并调整周向角度，最后通过布尔运算与轴体整合为一体。轴上的环形凸台除了作为凸轮的轴向定位基准外，还能起到限位作用，防止轴在运转过程中出现轴向窜动，部分凸台侧面可加工挡圈槽，配合轴用弹性挡圈实现轴向位置的完全固定。

　　安装边界方面，该凸轮轴两端轴头需适配深沟球轴承的内孔尺寸，轴承装入设备腔体的轴承座后，要保证轴的轴向窜动量控制在0.1mm以内，轴端可通过联轴器与驱动电机或减速箱输出端连接，安装时需先校准轴的水平度，避免因安装倾斜导致凸轮与从动件单侧磨损加剧。从动件的接触端建议采用滚轮结构，将凸轮与从动件的滑动摩擦转化为滚动摩擦，能大幅降低接触表面的磨损速率，延长整套机构的使用寿命。在实际选型匹配时，需要核算凸轮的最大升程是否满足从动件的行程要求，凸轮轮廓的压力角不能超过许用值，否则会出现机构自锁、驱动载荷陡增的问题，这套凸轮轴的尖头轮廓压力角经过优化，在整个升程回程周期内压力角均控制在30°以内，能保证驱动过程顺畅无卡滞。

　　从加工工艺性来看，该轴的主体结构可通过圆钢车削完成粗加工，各凸轮轮廓可采用数控铣床铣削成型，最后进行表面淬火处理提升表面硬度，保证凸轮接触表面的耐磨性，加工完成后需对各轴颈进行磨削加工，保证表面粗糙度达到Ra1.6以下，满足轴承装配的精度要求。日常运行中如果出现凸轮表面磨损，会直接导致从动件行程不足、动作时序错乱，需要及时检查更换，避免影响整套设备的运行节拍。
