发动机气缸盖配套密封摇臂室盖结构

　　在往复式内燃机的整机结构布局中，气缸盖上部的腔室密封是保障整机运行稳定性的核心环节之一，本次呈现的气门室盖（又称摇臂盖）正是承担这一功能的核心承载部件。从实际装机场景来看，这类部件广泛适配直列四缸布局的车用、工程机械用内燃发动机，覆盖乘用车汽油机、轻型商用车柴油机等多个动力品类，安装位置处于气缸盖最上端，通过周圈布置的螺栓点位完成与缸盖顶面的刚性连接，配合密封衬垫填充两者结合面的微观间隙，阻断上部腔室与外部环境的连通路径。

　　从功能实现逻辑来看，该部件首先承担的是密封防护作用：发动机运转过程中，缸盖上部的配气机构（摇臂、凸轮轴端、气门弹簧等部件）处于持续高速往复运动状态，需要持续的机油喷淋润滑，气门室盖形成的封闭腔室可以将润滑油约束在腔体内，避免机油飞溅泄漏到发动机外部，同时阻挡外部的灰尘、水汽、杂物进入配气机构腔室，防止运动副出现磨粒磨损、润滑油变质等问题。其次，该部件还承担着油气分离的结构承载作用，盖体上预留的安装凸台可以集成曲轴箱通风阀、油气分离器等附属组件，将缸内窜出的混合气中的机油颗粒分离回流，满足排放法规对曲轴箱通风的要求。

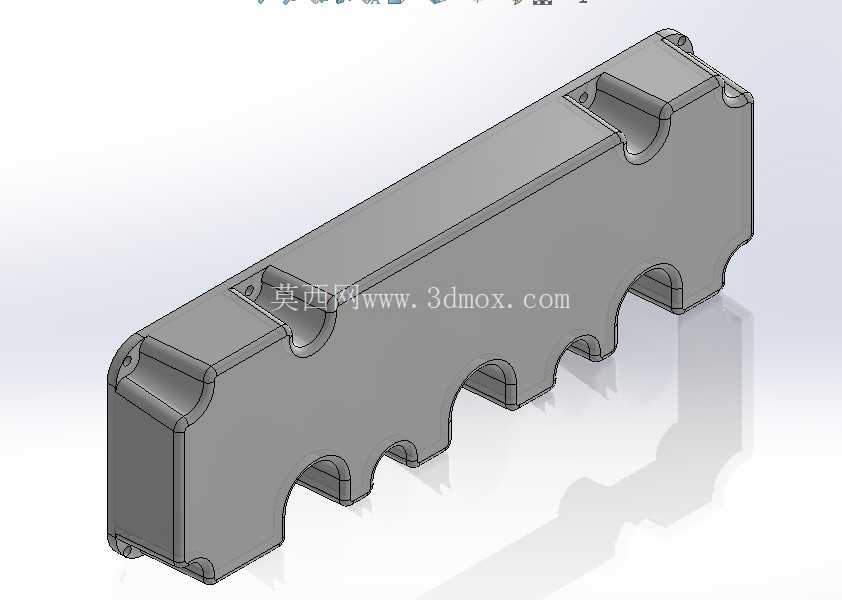

　　从结构设计思路来看，该部件的整体轮廓完全匹配直列四缸缸盖的顶面布局，采用长条形一体化成型结构，下部边缘设计有与缸盖螺栓孔位一一对应的安装凸耳，每个凸耳位置都做了局部加厚处理，避免螺栓拧紧时出现应力集中导致盖体开裂。盖体下沿的型面完全贴合缸盖顶面的起伏轮廓，对应四个气缸的位置设计有内凹的避让圆弧，给气门弹簧、摇臂的运动行程预留足够的安全间隙，避免运转过程中运动部件与盖体内壁发生运动干涉。盖体顶面设计有多处局部凸起的加强筋结构，沿着盖体长度方向、螺栓连接点位之间分布，在不显著增加整体壁厚的前提下提升盖体的整体结构刚度，降低发动机运转过程中盖体受振动激励产生的共振噪声，同时减小螺栓拧紧后的盖体变形量，保证密封面的压力分布均匀。

　　从安装边界与尺寸适配角度来看，该部件的长度方向尺寸完全匹配直列四缸缸盖的轴向长度，宽度方向不超出缸盖顶面的安装边界，不会与周边的进气歧管、点火线圈、线束支架等附属部件发生位置干涉。盖体上预留的附属部件安装位，位置精度控制在装配公差允许范围内，不需要现场二次加工即可直接完成PCV阀、机油加注口、通风管路的装配。连接螺栓的点位分布遵循密封压力均匀分布的原则，在转角位置、长直边中段都设置了连接点，保证衬垫在整个结合面上的压缩量偏差控制在合理区间，避免出现局部压力不足导致的渗油问题，同时也不会因为局部压力过大导致衬垫过早压溃失效。

　　从材质适配的角度来看，这类结构既可以采用改性玻纤增强尼龙注塑成型，实现轻量化、低噪声的设计目标，适配乘用车的乘用舒适性要求；也可以采用压铸铝合金材质生产，满足高强化柴油机的耐高温、高强度使用需求，两种材质的结构都可以沿用该三维结构的核心设计参数，只需要根据材质的成型工艺特性微调局部壁厚、拔模斜度即可。在实际建模过程中，所有的安装孔位、避让型面、加强筋布局都经过了运动干涉校核与装配仿真验证，能够直接导入装配环境完成整机的虚拟装配校验，也可以作为同类产品改型设计的基础参考框架，帮助结构设计人员快速完成适配不同排量、不同缸数发动机的气门室盖结构迭代，减少重复建模的工作量，提升设计阶段的效率。
