V型六缸汽车动力引擎三维结构

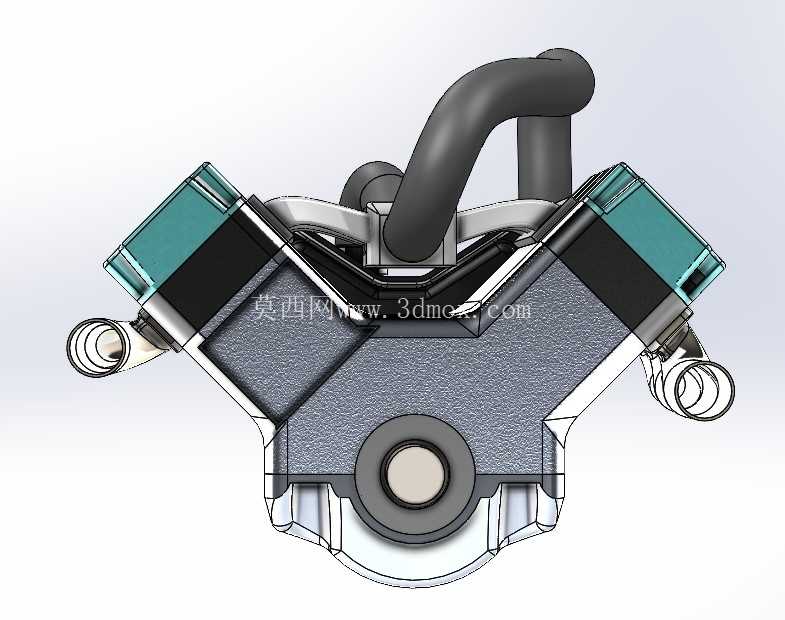

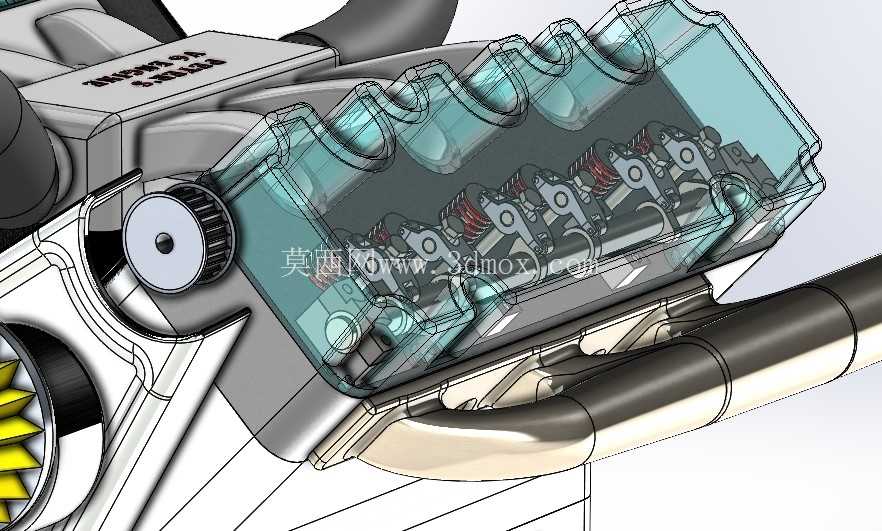

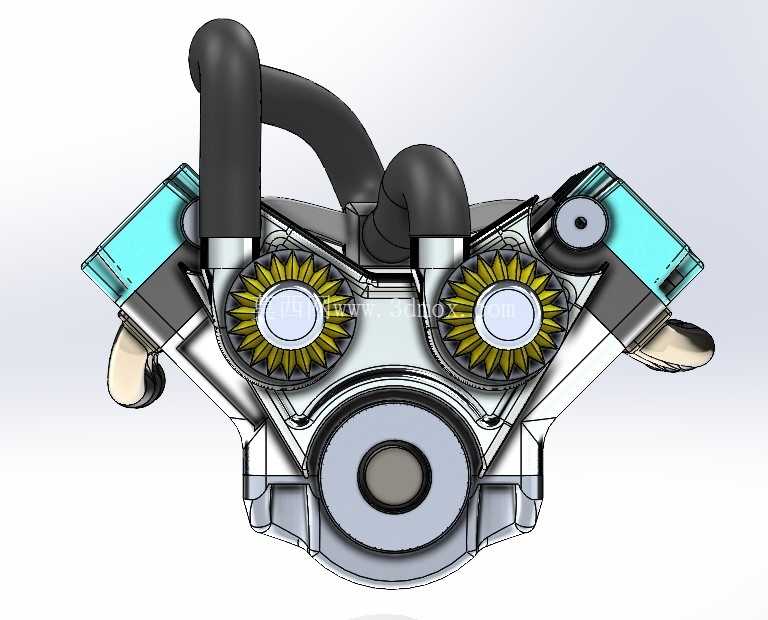

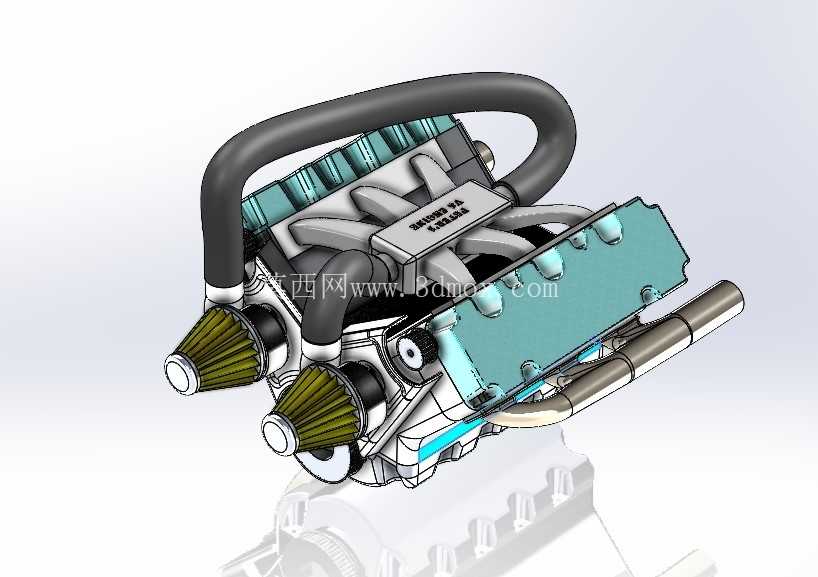

　　从结构设计逻辑来看，该模型还原了60度夹角的V型缸体布局，这种夹角设定是V6机型的经典工程方案，既能够将引擎的整体宽度控制在合理范围内，避免挤占乘员舱的横向布局空间，又能保证两侧进排气歧管的布置曲率合理，减少进气阻力与排气干涉。两侧的进气端配备了锥形高流量空气滤芯，这种滤芯结构相比原厂纸质滤芯拥有更大的过滤面积，能够在高转速工况下为气缸提供更充足的进气量，同时锥形结构的导流设计可以让进气气流形成稳定的旋流，提升气缸内的油气混合效率。进气管路采用了大曲率的弯管设计，避免了急弯造成的气流紊流，管路的固定点位都预留了标准的卡箍安装位，能够适配不同管径的硅胶连接管，满足后期动力调校的改装需求。缸盖部分的结构还原了双顶置凸轮轴的布置形式，每缸四气门的配气结构可以兼顾低转速的进气流速与高转速的进气流量，气门室盖的密封面预留了密封胶圈的安装槽，能够保证高温工况下的机油密封性能，避免油气渗漏。排气侧的管路采用了等长头段的设计思路，每一段排气歧管的长度都经过匹配计算，能够让各缸排出的废气在汇集点形成有序的脉冲气流，减少排气背压，提升排气效率，同时等长设计也能优化排气声浪的品质，避免不同缸体的排气气流干涉造成的杂音。这款V型六缸动力装置的三维结构，完整还原了民用乘用车动力核心的装配逻辑，在整车动力匹配场景中，这类V6布局的动力单元常被应用在中高端轿车、硬派越野以及性能取向的乘用车型上，相比直列四缸机型，它的运转平顺性更优，曲轴每120度即可完成一次点火做功，一阶与二阶振动都能通过缸体夹角的结构设计实现自平衡，不需要额外加装平衡轴来抵消运转惯性力，能在3000转到5000转的常用工况区间输出线性且充沛的扭矩，适配城市通勤、高速巡航以及非铺装路面牵引等多元使用场景。

　　从安装边界来看，该模型还原的引擎整体长度控制在580毫米左右，宽度在650毫米区间，含进气总成的高度约为520毫米，能够适配多数纵置后驱以及横置前驱平台的引擎舱布局，机脚安装位设置在缸体两侧的加强筋位置，三个固定点位的分布能够有效分散引擎运转时的振动载荷，避免振动传递到车架造成车内NVH性能下降。模型中还还原了引擎的附属安装结构，包括发电机、空调压缩机的安装支架位，冷却系统的进出水口位置，以及机油滤清器、油底壳的放油螺栓位置，这些细节结构能够为整车总装布置提供准确的参考，避免在整车设计阶段出现零部件干涉的问题。

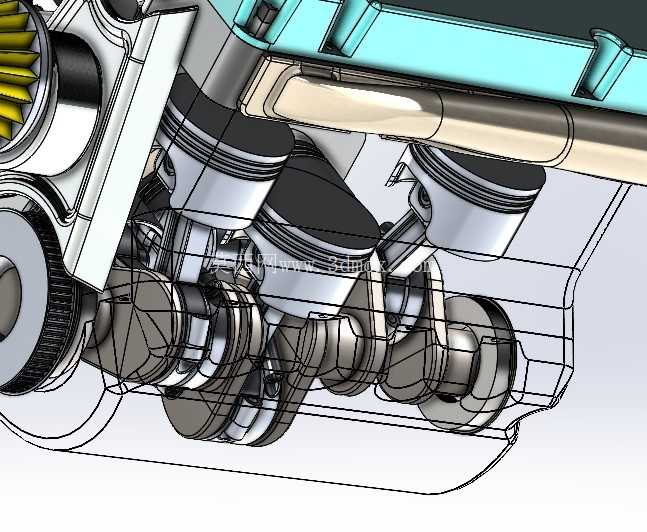

　　在结构设计的细节处理上，缸体的水道与油道走向都做了合理的简化还原，能够清晰展示冷却系统的循环路径：冷却液从缸体下部的进水口进入，环绕各气缸外壁完成换热后，从缸盖上部的出水口流出进入散热器，保证引擎在最佳工作温度区间运行；润滑油道则从缸体主油道分配到各曲轴轴承、凸轮轴轴承位置，为高速运转的摩擦副提供持续的润滑与散热。模型中的活塞连杆结构、曲轴配重块都按照真实的动平衡逻辑做了还原，曲轴的配重块能够抵消活塞往复运动产生的惯性力，保证引擎在6000转以上的高转速区间依然能够稳定运转，不会出现过大的振动。

　　对于三维建模从业者而言，这个模型可以作为动力总成匹配设计的参考基准，在进行整车引擎舱布局设计时，可以直接调用该模型的安装点位数据，核对周边零部件的间隙，比如水箱框架、转向助力泵、防火墙之间的安全距离，保证实车装配时不会出现零部件碰撞、维修空间不足的问题。同时该模型的结构拆分逻辑清晰，能够拆解为缸体、缸盖、活塞连杆总成、进排气系统、附件系统等多个独立子装配体，方便设计人员根据不同的项目需求进行结构修改，比如调整压缩比、更换涡轮增压器布置形式、改换成机械增压结构等，都可以在这个基础模型上快速完成方案迭代，不需要从零开始搭建基础结构，大幅缩短动力系统改装与全新机型设计的前期建模周期。
