旋转眼型起重吊点滑轮组件结构设计

　　在车间小件吊装、生产线物料转运、轻型设备检修移位这类需要频繁调整起吊角度的作业场景里，普通固定式吊点滑轮很容易因为吊索偏摆出现侧板卡绳、滑轮偏磨的问题，严重时还会因为吊点扭矩集中导致吊环变形，带来作业隐患。这款带旋转吊环的眼型滑轮，就是针对这类小吨位频繁变向吊装需求做的结构优化，从实际使用的受力逻辑出发调整了各部件的配合关系。

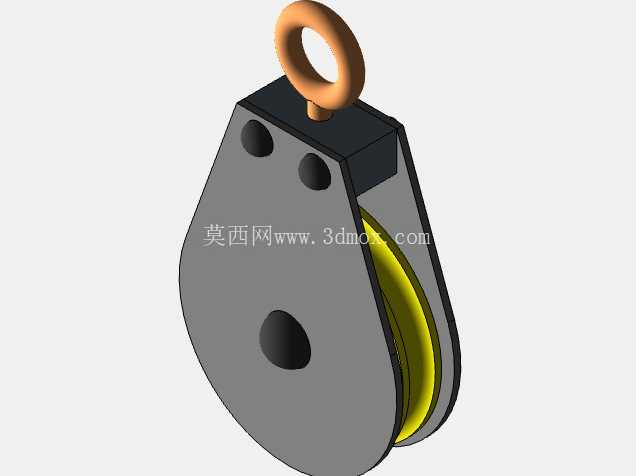

　　从结构组成来看，整个组件分为顶部旋转吊环、上连接座、两侧护板、滑轮本体、中心销轴几个核心部分。顶部的环形吊眼采用整根圆钢弯制后做墩粗处理，和下方连接座的配合位置预留了轴向转动间隙，没有做过盈锁死，这样在起吊过程中如果下方吊物出现转动、或者吊索牵引方向发生偏移，吊环可以顺着受力方向自由旋转，不会把扭转力矩传递到下方的护板和滑轮上，避免了长期受扭导致的焊缝开裂或者销轴变形。

　　两侧的护板采用水滴形的轮廓设计，不是传统的矩形结构，这种轮廓一方面是顺着滑轮的圆周弧度收窄下部空间，能在滑轮入绳口位置形成自然的导向约束，防止钢丝绳在松弛状态下从滑轮槽里脱出；另一方面上部的平直段刚好和连接座的安装面贴合，用两个对称的沉头螺栓把两侧护板锁紧在连接座上，沉头孔的设计能让螺栓头部完全埋入护板平面，不会突出在外刮蹭吊索或者周边构件。护板下部对应滑轮中心的位置做了销轴安装孔，孔位内侧加工了定位台阶，销轴装入后两端用卡簧限位，既保证滑轮转动时的同轴度，也避免销轴在受力时出现轴向窜动。

　　滑轮本体的轮槽做了适配常用6-8mm钢丝绳的圆弧半径，槽底深度大于钢丝绳直径的1.5倍，能保证钢丝绳在槽内有足够的接触包覆面积，减少钢丝绳的挤压变形；轮体和中心销轴之间预留了合理的转动间隙，没有额外加装滚动轴承，针对小吨位吊装的使用场景，这种间隙配合的滑动摩擦结构足够满足转动需求，同时减少了零部件数量，降低后期维护的复杂度，在粉尘较多的车间环境里也不会因为轴承进灰出现卡滞。

　　从安装边界来看，整个组件的总高度控制在常规轻型手拉葫芦吊钩的适配范围内，顶部吊眼的内孔尺寸可以直接挂接在普通起重吊钩、卸扣上，不需要额外做转接件；两侧护板的最大宽度小于同吨位普通滑轮的尺寸，在一些空间狭窄的设备检修位，比如机床内部零部件吊装、配电柜内重型元件移位时，能顺利伸入狭小间隙完成挂接。护板外侧和滑轮轮缘之间预留了2mm的安全间隙，就算护板受到轻微碰撞变形，也不会直接蹭到滑轮轮缘影响转动。

　　实际使用中，这种旋转结构的滑轮尤其适合需要斜向牵引的作业场景，比如生产线旁的物料斜拉转运、设备安装时的角度调整，吊环的自由旋转能始终让吊索的拉力方向和滑轮的中心平面保持一致，不会出现护板侧边磨绳的问题，相比固定式吊点的滑轮，钢丝绳的使用寿命能提升近三成，也减少了因为吊点卡滞需要反复调整吊具位置的辅助作业时间。在做结构建模的时候，各部件的配合公差都按照小吨位起重吊具的常规要求设定，护板的连接螺栓位置做了受力校核，保证在额定载荷下螺栓的剪切应力在许用范围内，滑轮轮槽的表面粗糙度要求控制在Ra6.3，既不会因为过于粗糙磨损钢丝绳，也不会因为过高的加工要求提升不必要的制造成本。
