1/8规格直角快插式气动管接头结构

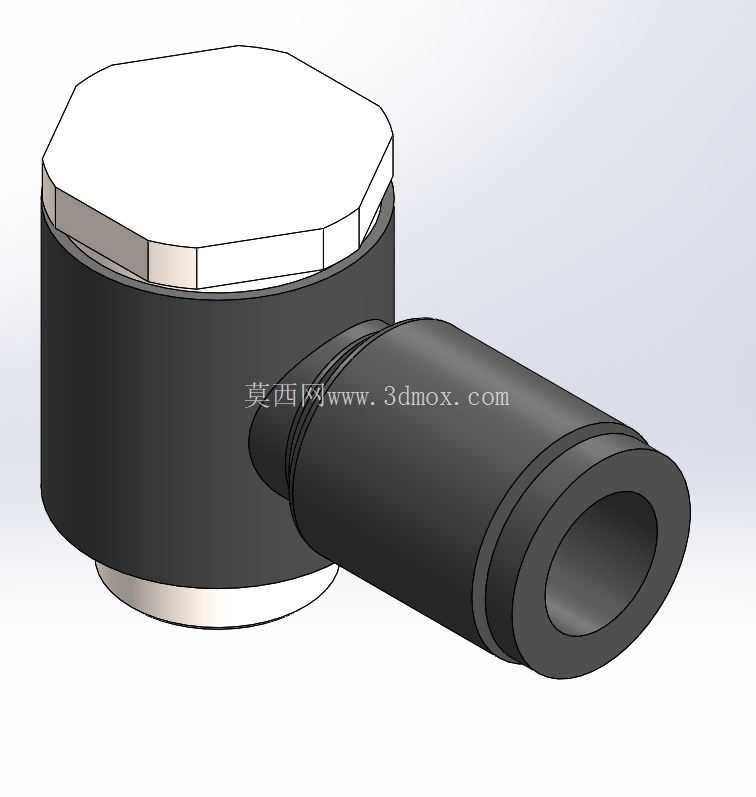

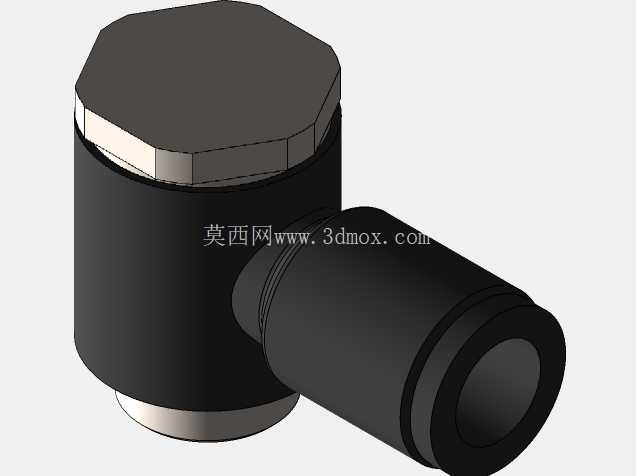

　　这款直角式快插气路连接件，主要面向工业气动系统的管路布局场景，在自动化生产线气动回路、小型设备气路排布、实验室气路改造等场景中都能见到这类结构的应用，核心作用是实现气路的90度转向连接，减少管路弯折带来的气阻损耗，同时兼顾安装效率与密封可靠性。从结构设计逻辑来看，这类接头采用外螺纹加快插端口的组合形式，螺纹端用于连接阀体、气缸、气路块等带内螺纹的安装基面，快插端则直接接入对应外径的气动软管，无需额外套丝、缠生料带之外的复杂密封操作，单人即可完成管路装拆，大幅降低气路搭建与后期维护的工时成本。接头的六角头部结构是设计中兼顾安装实用性的部分，标准六角尺寸适配常规开口扳手、活动扳手的夹持需求，安装时可以稳定施加扭矩，避免拧紧过程中接头本体跟转导致的密封面错位，同时六角头部的厚度经过校核，既不会因过薄导致夹持时棱角崩损，也不会因过厚占用过多安装空间，在密集排布的气路岛区域，相邻接头之间预留的扳手操作间隙仅需满足最小扳手活动量即可，能有效压缩气路集成块的整体尺寸。

　　快插端口的内部结构包含锁紧卡簧、密封O圈、定位止口三个核心部分，软管插入时卡簧会自动卡紧软管外壁，承受管路内的气压轴向推力，密封O圈则贴合软管外壁实现径向密封，即使在0.8MPa的常规工作气压下也不会出现泄漏，定位止口用于限制软管插入深度，避免软管插入过深堵塞气路，或是插入过浅导致密封失效。接头的整体外形采用L型直角布局，两个接口的轴线垂直相交，相交处的流道做了圆弧过渡处理，而非直角锐边，这种设计能大幅降低压缩空气转向时的湍流损耗，减少气路压力损失，同时避免长期气流冲刷导致的流道内壁冲蚀，提升接头的使用寿命。

　　从安装边界来看，螺纹端的有效旋合长度匹配1/8规格管螺纹的标准旋入深度，安装后六角头部与安装基面之间预留有密封垫片的放置空间，快插端的接管长度满足软管插入后预留的手动拔管操作空间，即按压快插端口的释放环时，手指有足够的操作空间，不会被相邻管路或安装基面干涉。在实际选型应用中，这类接头常被用于空间受限的气路转向位置，比如气缸侧部的气口连接，若直接用直通接头接软管，软管会垂直于气缸表面伸出，容易被设备运动部件剐蹭，改用这类直角接头后，软管可以平行于气缸表面排布，理顺管路走向的同时也能避免管路被运动件磨损。

　　接头的本体材质采用硬质工程塑料搭配金属嵌件的组合，螺纹部分的金属嵌件保证螺纹连接的强度，不会因多次拆装导致螺纹滑牙，本体部分的工程塑料则具备轻量化、耐气压腐蚀、不易生锈的特点，适合在有少量水汽、油污的工业车间环境中长期使用，不会像全金属接头那样在潮湿环境下出现锈迹污染管路的问题。在建模过程中，这类接头的细节处理需要重点关注快插端口的释放环与本体的配合间隙，间隙过大会导致释放环晃动，间隙过小则会导致按压释放环时卡滞，无法顺利拔出软管；同时内部流道的圆弧过渡需要与两端接口的内径保持平滑衔接，不能出现台阶，否则会在台阶处产生气流噪音与压力损失。另外六角头部的棱角需要做微小的倒角处理，既符合实际零件的加工工艺，也能避免安装时棱角划伤操作人员。
