刚性凸缘式法兰联轴器传动结构

　　在常规工业传动系统的轴系布局中，这类刚性法兰耦合结构是中小扭矩工况下实现两轴刚性连接的常用部件，常见于输送线驱动端、小型泵组动力衔接、普通机床进给轴传动这类对轴系对中精度有明确要求的场景，区别于带缓冲补偿能力的弹性联轴器，这类结构完全依靠法兰端面的摩擦力与螺栓的剪切力传递扭矩，没有相对位移补偿量，因此对安装阶段的两轴同轴度、端面跳动公差要求更为严格。

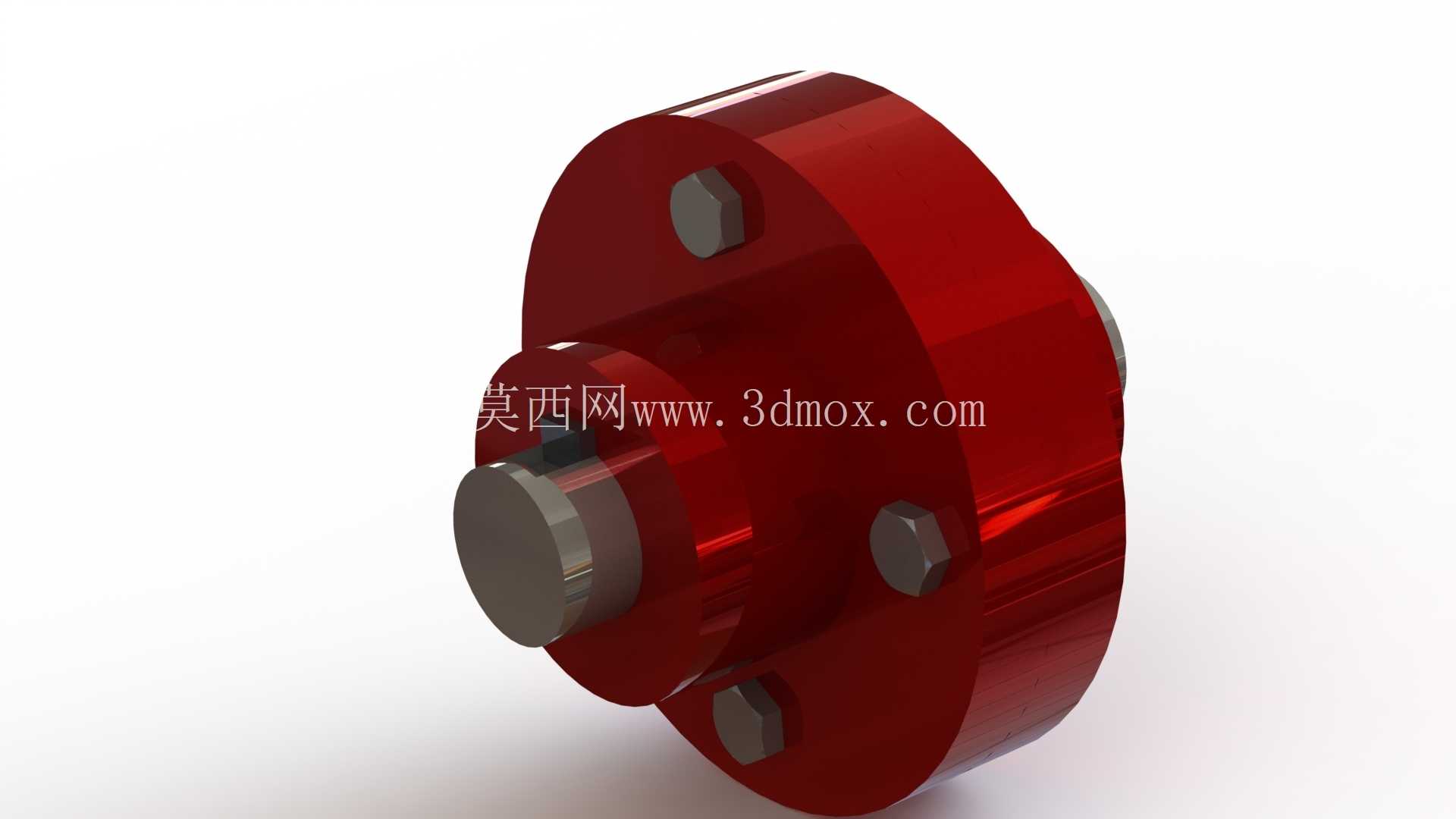

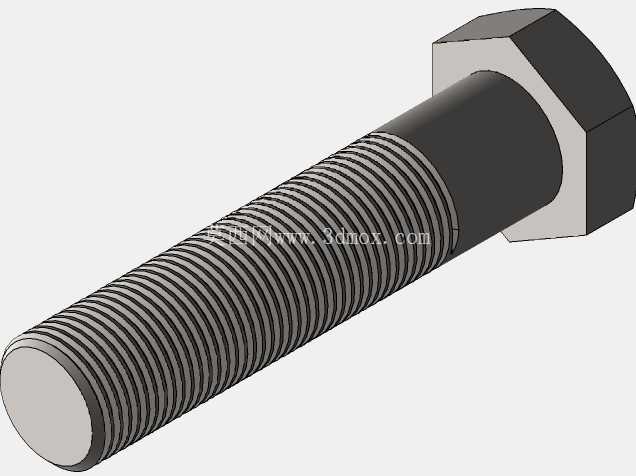

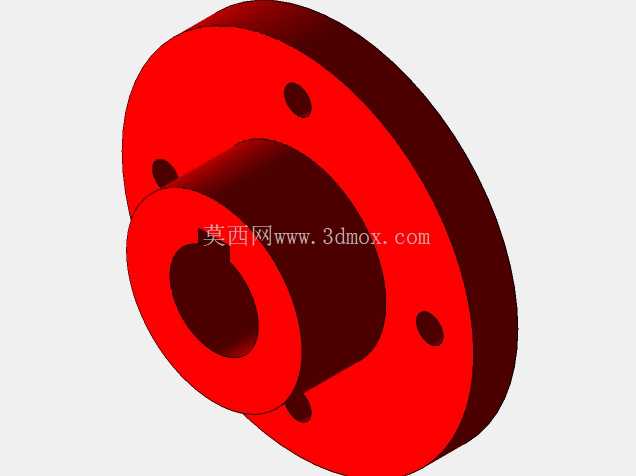

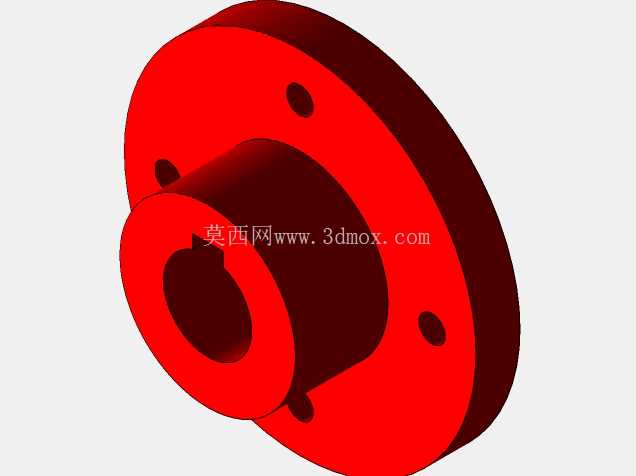

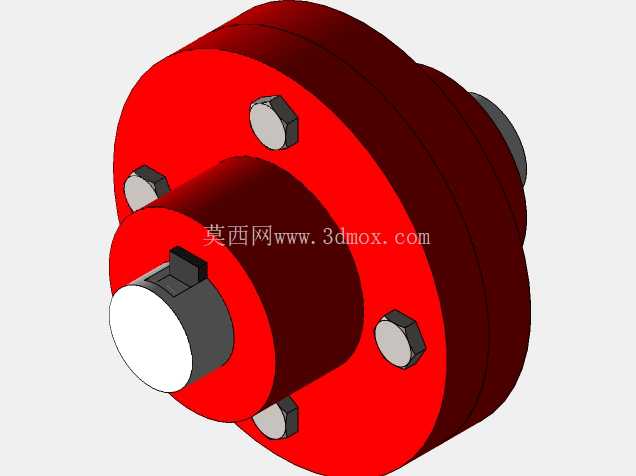

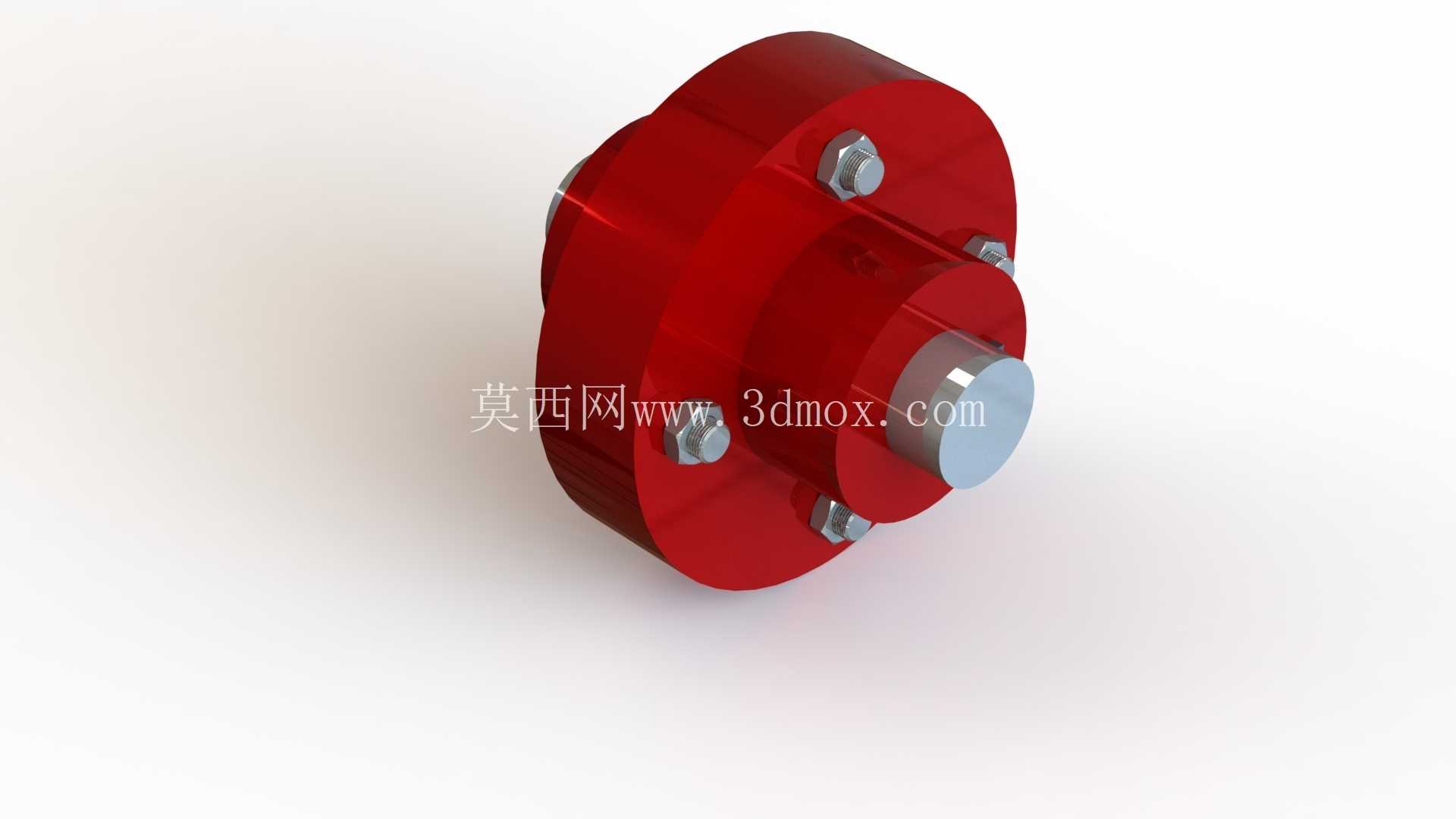

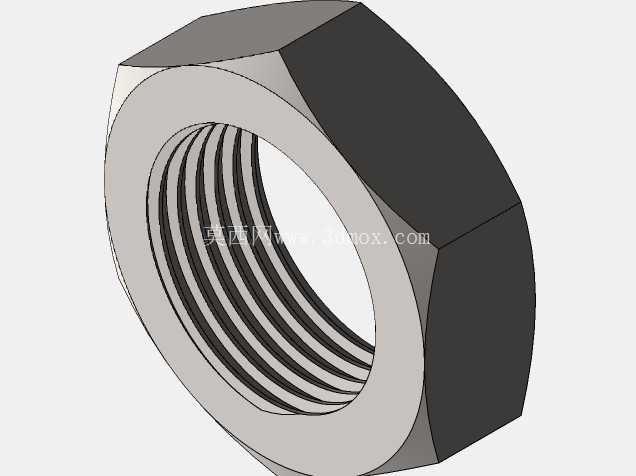

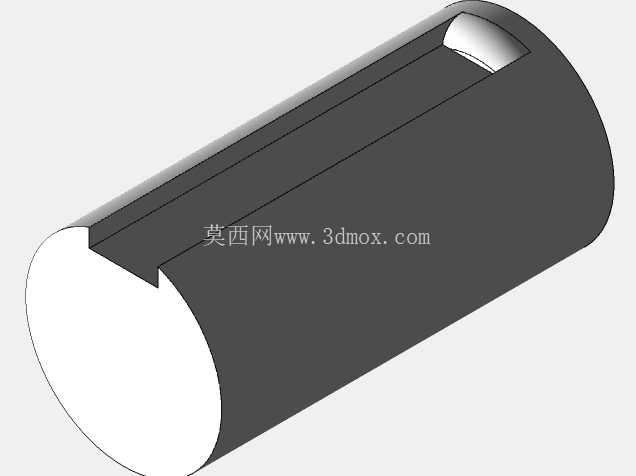

　　从结构设计逻辑来看，该耦合件采用两个带止口的对接法兰盘结构，其中一端法兰与主动轴做轴孔配合，通过键槽实现周向固定，另一端法兰与从动轴采用相同的配合固定方式，两个法兰的对接面加工有精准的凹凸止口，装配时止口嵌合即可完成初步径向定位，避免对接过程中出现径向错位，沿法兰圆周均匀分布的内六角螺栓在锁紧后提供足够的轴向压紧力，让两个法兰端面紧密贴合，依靠接触面间的静摩擦力分担部分扭矩传递载荷，剩余载荷则通过螺栓杆部的剪切作用承担，这种设计的优势在于结构整体刚性极强，传动过程中无回转间隙，能够保证准确的传动比，不会出现弹性联轴器常见的扭转滞后问题。

　　在实际安装边界的考量上，这类法兰耦合的径向尺寸通常根据所需传递的额定扭矩做匹配，法兰盘外径一般为轴径的3到4倍，螺栓分布圆直径略小于法兰外径，预留足够的螺栓扳手操作空间，轴向总长度则根据轴孔的配合深度确定，轴孔长度通常取轴径的1.2到1.5倍，保证与轴的配合长度足够，避免运行过程中出现轴孔配合松动。需要注意的是，这类刚性耦合结构不具备补偿两轴相对偏移的能力，因此在装配时必须严格校准两轴的同轴度，径向偏移量需要控制在0.03mm以内，端面跳动量不超过0.02mm，若对中偏差超出允许范围，运行过程中会在螺栓、轴颈位置产生额外的附加载荷，轻则加剧轴承磨损，重则出现螺栓断裂、轴系变形的故障。

　　在日常运维场景中，这类法兰耦合的结构简单，没有易损的弹性元件，只要安装对中精度达标，基本可以实现长期免维护运行，仅需要在定期巡检时检查螺栓的预紧力是否达标，避免因为长期运行的振动导致螺栓松动。从建模细节来看，该结构完整还原了法兰盘的倒角、螺栓沉孔、轴端挡边、键槽等细节特征，所有配合面的尺寸公差都按照常规机械设计标准做了预留，法兰端面的粗糙度要求、螺栓孔的位置度公差都符合通用机械传动件的加工规范，既可以作为传动系统设计时的选型参考模型，也可以用于教学场景中刚性联轴器的结构演示，帮助设计人员直观理解这类传动连接件的装配关系与受力特点。在不同的工况适配中，这类法兰耦合可以根据传递扭矩的大小调整螺栓数量、法兰盘厚度以及轴孔直径，小扭矩场景下可以采用4颗螺栓沿圆周均布，大扭矩场景则可以增加到6颗甚至8颗螺栓，同时适当加大法兰盘的外径与厚度，提升整体的结构强度，部分需要频繁拆装的场景还可以在法兰对接面加装定位销，进一步提升重复装配的定位精度，减少每次拆装后的对中校准工作量。
