多孔定位快换式机械加工钻模结构

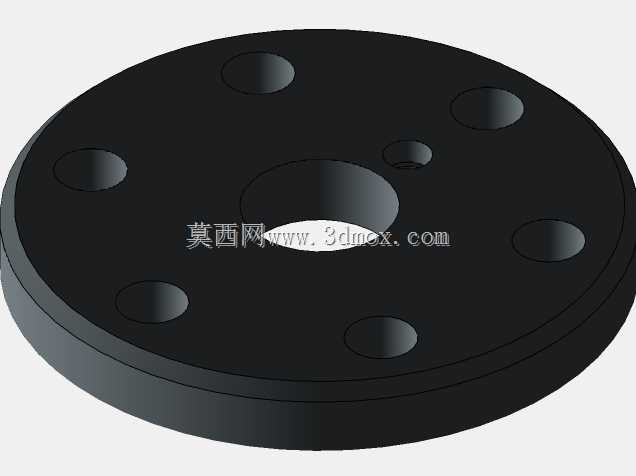

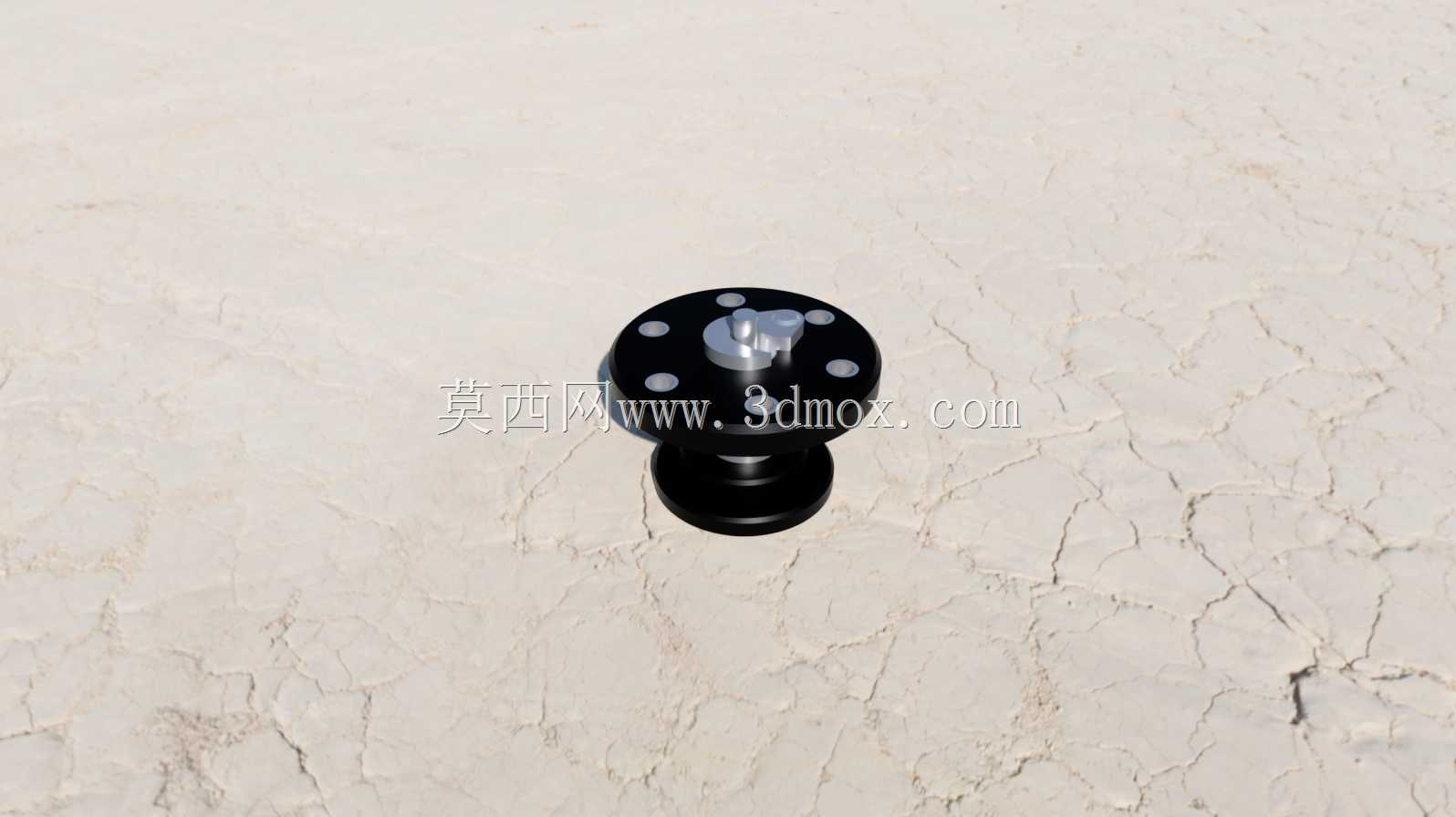

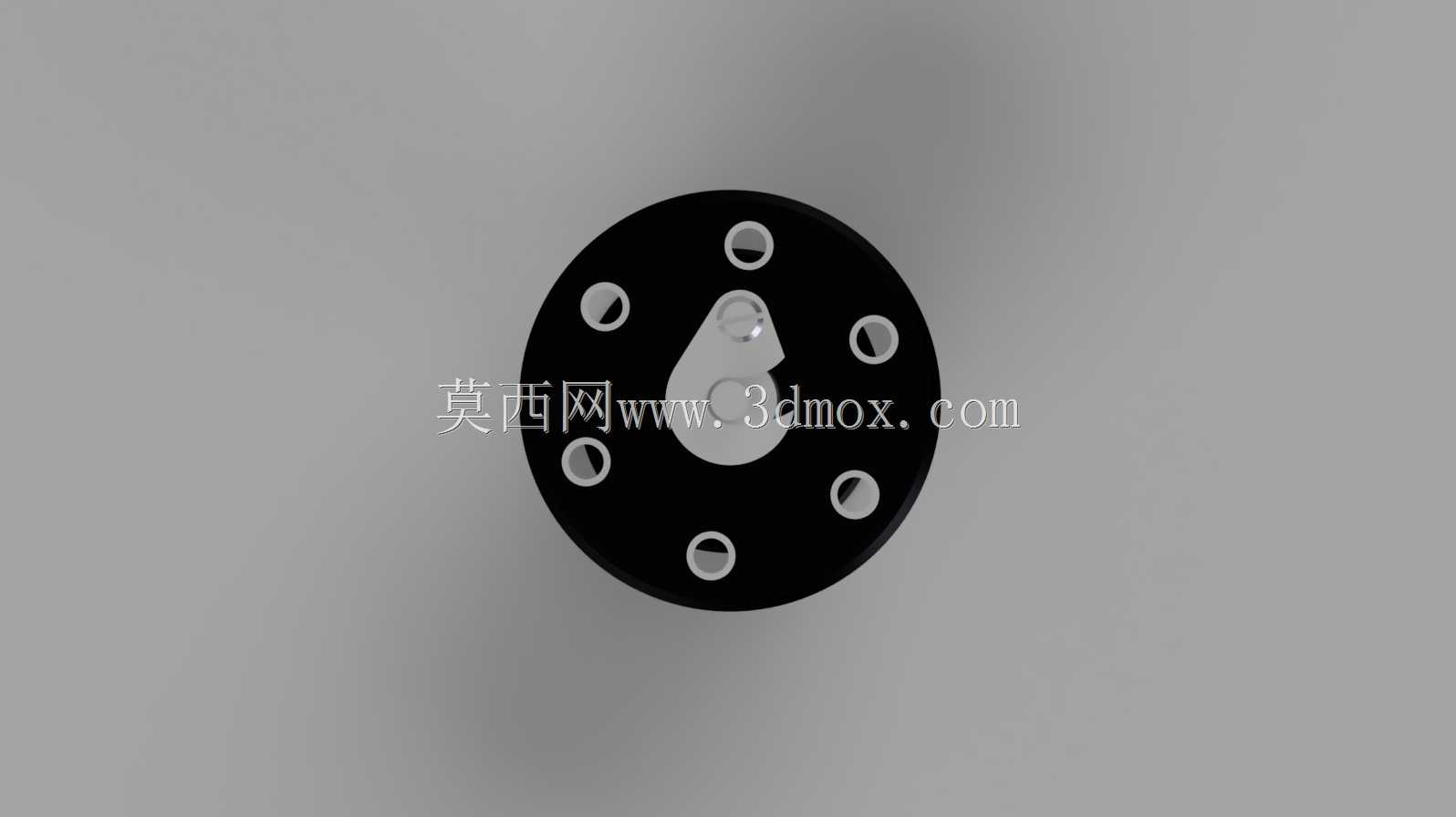

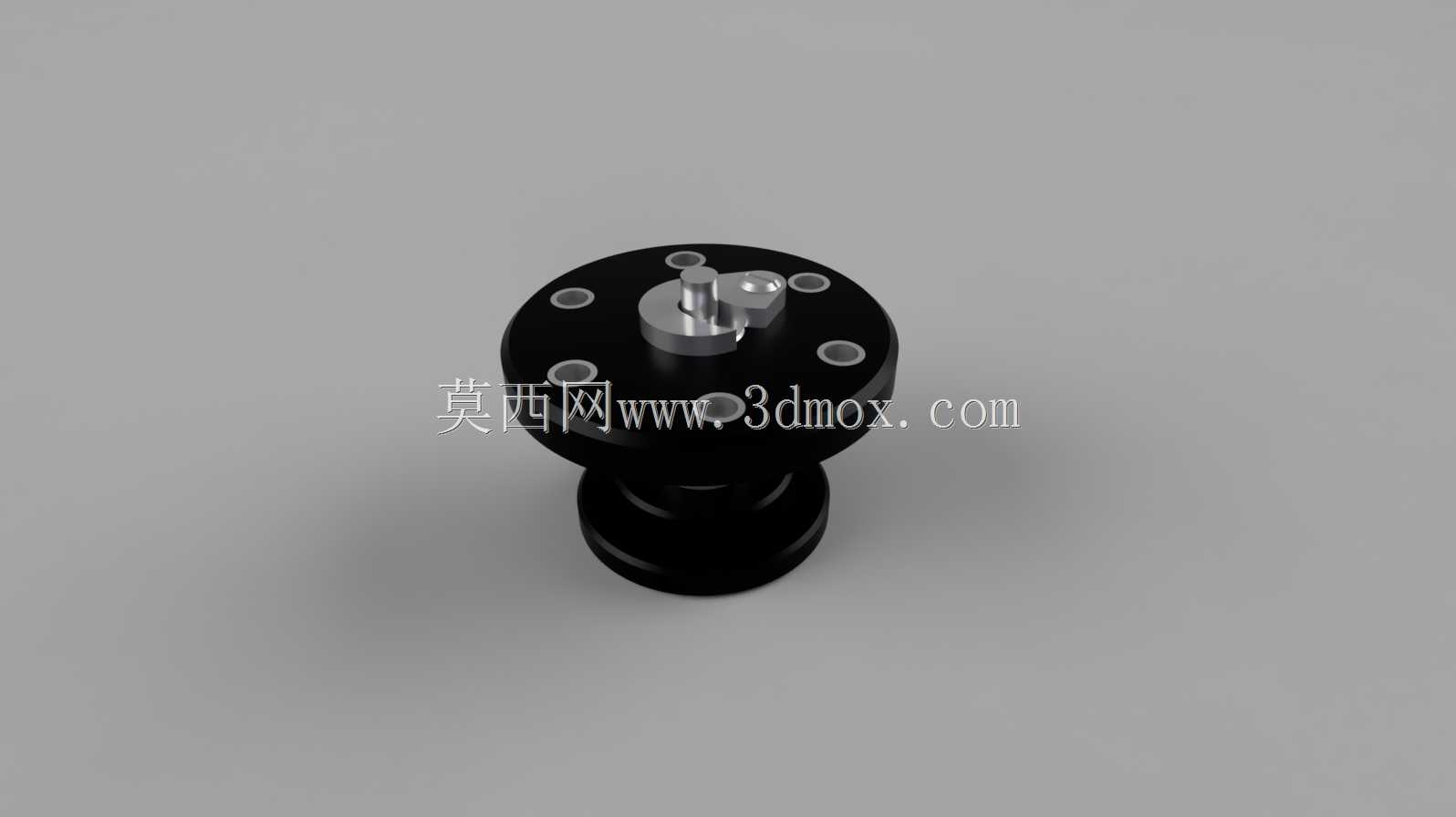

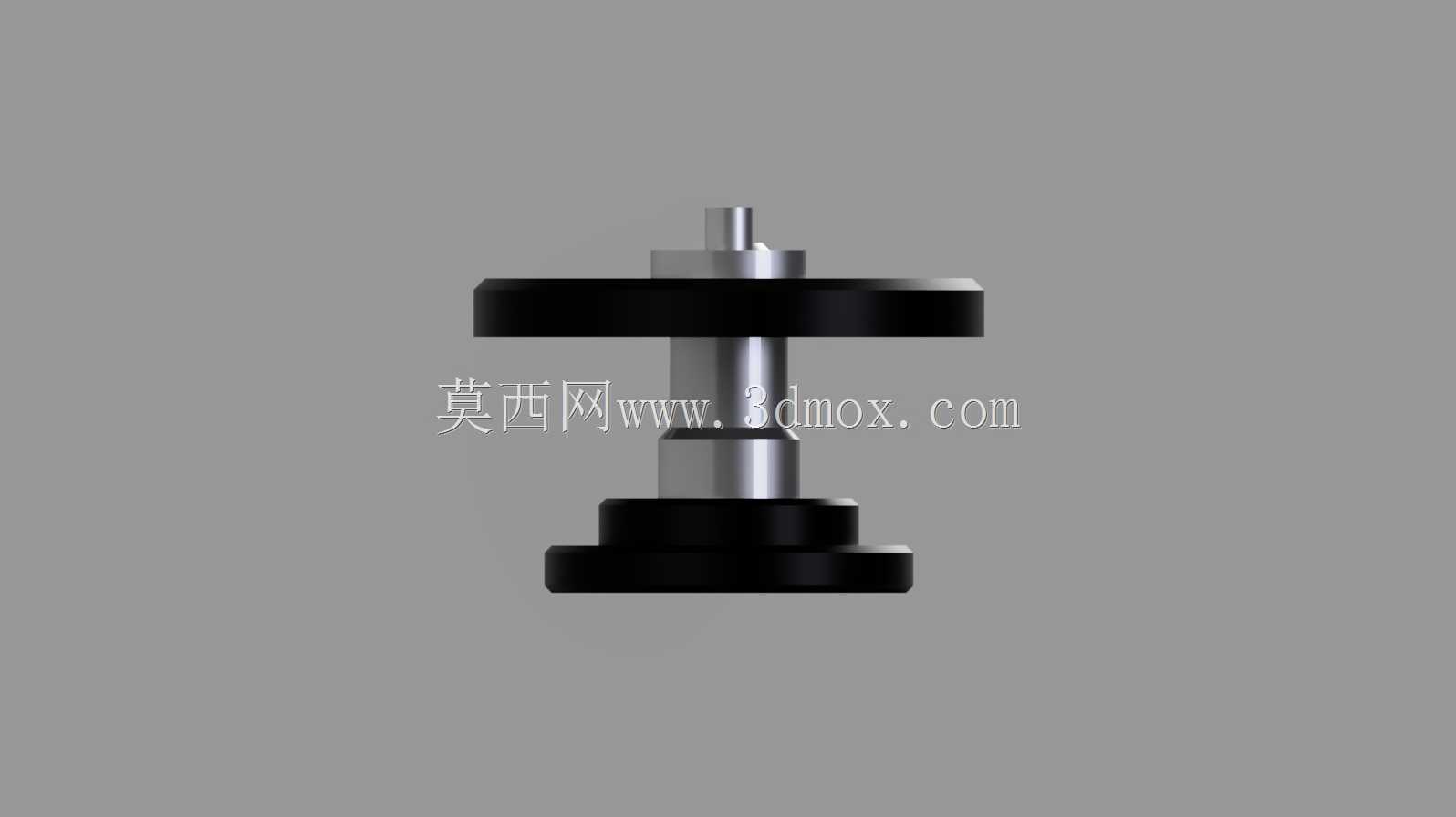

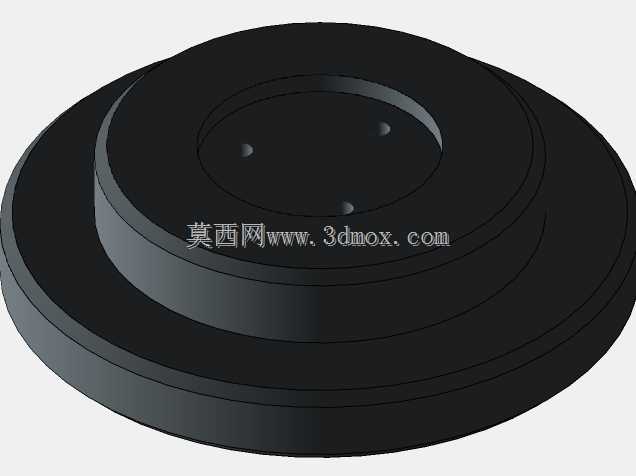

在批量机械零件的孔系加工场景里，钻模的核心作用是抵消人工划线、找正带来的位置度误差，这套钻模结构针对同系列可互换零件的重复孔加工需求设计，能直接引导麻花钻等钻孔刀具精准抵达预设孔位中心，省去逐件划线找正的辅助工时，也能降低对操作工人的技能依赖，在中小批量零件的钻削工序里应用十分普遍。从结构设计逻辑来看，这套钻模采用了圆盘式本体布局，底座部分设置了与机床工作台T型槽适配的安装定位止口，安装时可直接嵌入工作台定位槽完成初定位，再通过侧边的压紧螺栓完成紧固，整体安装边界控制在直径120mm、高度90mm的空间范围内，不会占用过多工作台面，适配台式钻床、立式钻床的常规加工行程。本体上的钻套孔按照加工零件的孔位坐标做了等精度排布，钻套采用可拆卸的快换结构，磨损后可直接更换同规格钻套，不需要报废整个模体，日常维护成本更低。顶部设置的快换锁紧机构，是针对多品种小批量生产场景做的优化，更换不同加工零件时，只需要扳动顶部的锁紧拨杆就能完成工件的装夹与拆卸，不需要反复拧动多组压紧螺栓，单工件装夹耗时能压缩到两秒以内，相比传统螺旋压紧结构的装夹效率提升60%以上。钻模本体的材质选用45号钢调质处理，表面做发黑防锈处理，钻套部分采用合金工具钢淬火处理，硬度达到HRC60以上，能承受高速钻削时的刀具摩擦，长期使用也不会出现导向孔磨损失圆的问题。在实际使用过程中，这套钻模的导向间隙控制在0.02mm以内，能保证加工孔的位置度公差稳定在0.05mm范围内，完全满足一般机械零件的孔系加工精度要求，不需要后续做铰孔修正就能直接用于装配场景。针对加工过程中的排屑问题，钻套下端面与工件表面预留了0.5mm的排屑间隙，钻削产生的铁屑能顺着间隙排出，不会堆积在钻套内部刮伤刀具或者影响孔壁粗糙度。底座部分的减重槽设计，在保证整体结构刚性的前提下降低了模体自重，单人就能完成搬移与安装，适配多台钻床之间的快速转场使用。
