23串12并33140圆柱电芯储能模组结构

　　在分布式储能、低速电动载具、后备电源系统的结构开发环节，电芯成组的三维结构设计直接决定整包的空间利用率、散热效率与装配可行性，这套23串12并的33140圆柱电芯成组结构，正是面向中压小容量储能场景开发的标准化模组方案。从实际应用场景来看，这类成组结构可直接适配户用储能壁挂柜、轻型AGV动力舱、通信基站后备电源舱等安装空间规整、持续输出功率要求适中的场景，模组本身的堆叠式双层排布设计，能够在有限的投影面积内完成276颗33140圆柱电芯的规整排布，避免零散电芯固定带来的结构冗余问题。

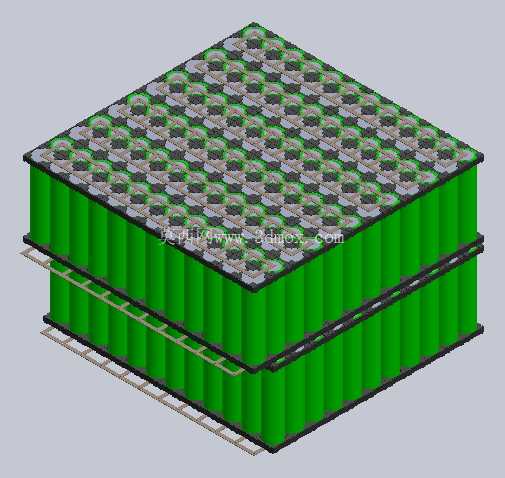

　　从功能特性层面来看，该模组通过23串的电芯串联架构实现标称73.6V的输出电压等级，匹配常规低压用电设备的电压输入区间，12并的并联架构可实现单模组180Ah的持续电流输出能力，单颗33140电芯3.2V的额定电压参数，也让整组的电压区间处于安全低压范畴，降低高压绝缘设计的额外成本。结构设计上，电芯采用双层堆叠布局，上下两层电芯通过中间的绝缘分隔板实现物理隔离，每层电芯都采用矩阵式蜂窝排布，相邻电芯之间预留均匀的间隙，既可以为电芯充放电过程中的膨胀预留形变空间，也能形成自然对流的散热风道，避免电芯簇局部积热。

　　设计思路层面，整套结构优先考虑装配工艺的便捷性，电芯固定支架采用上下扣合的结构形式，每颗电芯的限位槽都做了导向倒角设计，自动化产线装配时电芯可直接通过振动盘上料压入支架，不需要额外的涂胶固定工序，支架边缘设置的汇流排定位槽，可直接将镍带或铝汇流排嵌入槽位，焊接时不需要额外的定位工装，大幅提升成组装配的效率。模组底部设置的金属安装托架，既承担整个模组的结构承重，也可作为模组与设备安装舱之间的接地连接结构，托架上的长条安装孔可适配不同安装孔位的固定需求，降低安装适配的调整成本。

　　从安装边界与尺寸适配角度来看，该模组采用正方形投影的规整外形，可直接嵌入标准19英寸机柜的安装层架，双层堆叠后的高度控制在常规储能舱的层间高度范围内，不需要对现有柜体结构做额外改造。模组侧面预留的采样线走线槽，可将每串电芯的电压采样线、温度采样线规整收纳在槽内，避免走线杂乱带来的绝缘磨损风险，模组顶部的汇流排区域设置了绝缘防护盖板，可防止装配或运维过程中误触带电部位带来的安全隐患。

　　实际选型应用中，这类标准化成组模组可根据不同的容量需求进行横向扩展，多组模组并联即可实现更大容量的储能系统搭建，结构本身的通用性较强，不需要针对每个项目重新开模设计电芯支架，可有效缩短储能产品的开发周期。结构细节上，电芯与支架的配合间隙控制在0.1mm范围内，既可以保证电芯固定的可靠性，避免车辆行驶或设备运行过程中的震动导致电芯移位，也不会因为过盈量过大导致电芯外壳受压变形，影响电芯本身的循环寿命。上下层支架之间通过卡扣结构实现预固定，后续可通过螺栓完成最终锁紧，整个模组的结构件数量少，装配工序简单，适合批量规模化生产。
