松下AA规格干电池三维结构设计

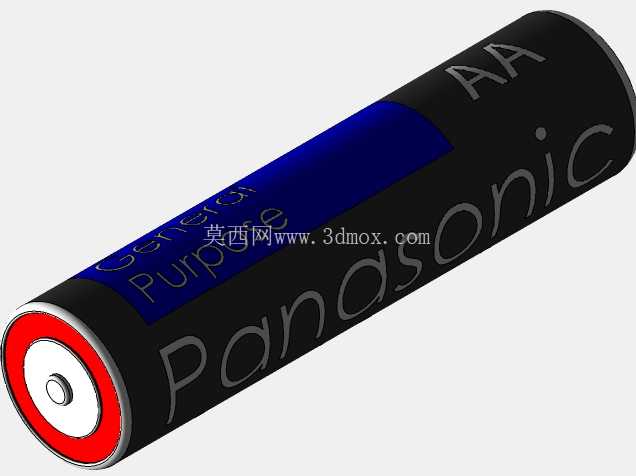

　　日常消费电子、小型工控传感节点、便携检测仪器的供电场景中，AA规格圆柱干电池是应用覆盖度极高的便携供电器件，这类器件的三维结构建模，往往是小型电子设备电池仓结构设计、整机装配干涉校验环节中必不可少的参考要素。不同于定制化的异形供电模组，标准AA干电池的外形尺寸有通用行业规范，建模过程中首先要锁定的就是安装边界尺寸：整体为标准圆柱构型，柱体直径、总长度严格匹配通用电池仓的适配公差，正极端的凸起金属帽、负极端的平面金属端盖的尺寸细节，直接决定了电池装入仓体后能否和触点可靠接触，不会出现装卡过紧无法拆卸、或者接触间隙过大导致供电断路的问题。从结构设计思路来看，这款松下AA干电池的建模还原了量产产品的实际分层结构：最外层是PVC材质的标识热缩膜层，膜层表面印刷的品牌标识、极性标注、规格字样的位置都和实物对齐，建模时将膜层厚度控制在合理的薄壁区间，不会因为膜层厚度设置偏差导致整体柱体直径超出标准尺寸范围；热缩膜内侧是钢质冲压外壳，作为电池的承力结构，外壳的壁厚均匀性是建模时需要注意的细节，壁厚过薄会导致结构强度仿真时出现形变误判，壁厚过厚则会挤占内部化学物料的填充空间，和实际产品的内部结构逻辑不符。

　　正极端的结构设计上，红色的绝缘密封垫圈嵌套在钢壳端部和金属正极帽之间，这个垫圈的尺寸精度直接关系到电池的密封性能，建模时还原了垫圈的倒角过渡细节，避免装配仿真时出现锐边干涉的误报；正极帽采用凸起的圆弧面设计，凸起高度匹配通用电池仓正极弹片的压缩行程，保证装入后接触压力处于合理区间，既不会因为压力过大导致弹片永久形变，也不会因为压力不足出现接触电阻过大的问题。负极端为平整的金属封底，和钢壳主体采用卷边压合的结构连接，建模时还原了卷边位置的圆弧过渡，没有出现生硬的直角拼接结构，和实际量产产品的加工工艺保持一致。

　　在实际工程应用中，这类标准电池的三维模型主要用于两个方向：一是便携电子设备的电池仓结构设计，设计师可以直接调用模型进行仓体内腔的尺寸匹配，预留合理的装配间隙，同时校验仓盖卡扣、极性防呆结构的位置是否合理，避免出现电池反装也能装入的设计缺陷；二是用于产品的整机展示动画、爆炸图制作，精准的电池模型可以让装配演示的真实度大幅提升，不需要额外调整比例就能和周边结构完美适配。建模过程中对外观细节的还原也兼顾了工程实用性，标识层的字符位置、颜色分区都和实物一致，在做产品渲染、操作手册配图时可以直接使用，不需要二次处理外观贴图。

　　不同于可充电的圆柱锂电池，一次性干电池的外壳没有泄压阀等额外结构，整体外形更加简洁，建模时不需要在柱体表面额外增加异形结构，保证圆柱面的圆度公差符合通用尺寸标准即可，这类标准件模型的核心价值就是尺寸精准、结构细节和实物一致，能够直接导入各类装配场景中使用，不需要设计人员再花费时间核对尺寸、修正结构偏差。在做电池仓的公差分析时，精准的电池模型可以帮助设计师快速判断极端尺寸公差下的装配可行性，比如当电池直径取上偏差、仓体内径取下偏差时，是否会出现装卡困难的问题；当电池长度取下偏差、仓体弹片行程不足时，是否会出现接触不良的问题，这些校验环节都需要依托尺寸精准的电池模型来完成，避免开模后出现结构适配问题造成成本浪费。
