高压六联柱塞泵整机装配结构设计

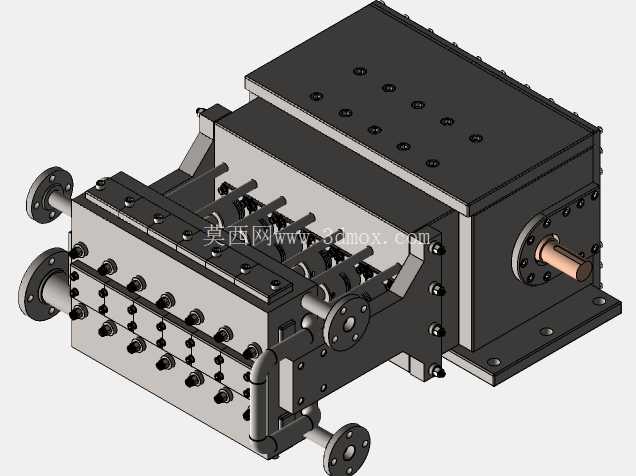

　　在高压流体输送工况的设备选型与结构设计环节，多缸往复式柱塞泵的结构合理性直接决定整套流体系统的运行稳定性，本次呈现的六联高压柱塞泵装配结构，针对连续高压输出的工况需求做了针对性的结构布局优化。从实际应用场景来看，这类多柱塞高压泵常应用于高压水清洗、油田注水、冶金除鳞、化工流体高压输送等需要持续稳定高压输出的场景，相比单缸或三缸泵，六缸结构的输出流量脉动更小，管路振动幅度更低，能有效降低长距离输送管路的疲劳损伤风险。

　　从功能特性上看，该泵采用卧式布局，动力输入端设置在箱体侧部，通过单根输入轴接入外部驱动扭矩，箱体内集成了曲轴连杆传动结构，将输入轴的旋转运动转化为六个柱塞的同步往复直线运动，每个柱塞对应独立的阀组腔室，依次完成吸液、排液动作，六个柱塞的动作相位均匀错开，使得整体输出的压力波动被大幅抵消，无需额外配置过大容积的稳压罐就能满足多数工况的压力稳定性要求。泵体的进出液接口采用法兰式连接结构，分别布置在泵体的侧方位置，法兰端面预留了标准的密封槽与螺栓安装孔，可直接对接现场的工业管路，无需额外制作过渡连接件。

　　设计思路上，整个泵体采用分体式箱体结构，上箱盖与下箱体通过沿结合面均匀布置的内六角螺栓紧固，结合面加工有密封胶槽，装配时涂覆密封胶即可实现箱体的静密封，防止内部润滑油泄漏。箱体底部设置了带安装孔的整体式安装底座，底座的安装面经过铣削加工，保证与安装基础的接触平整度，安装孔采用长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。柱塞伸出端设置了多重密封结构，从内到外依次布置了承压密封圈、防尘圈，既可以阻挡高压流体从柱塞与腔体的间隙泄漏，也能防止外部的粉尘、杂质进入泵体内部磨损柱塞表面。

　　从安装边界与尺寸适配角度看，该泵的整体外形为规整的长方体结构，动力输入轴的轴伸长度、轴径以及键槽尺寸均符合通用工业泵的连接标准，可直接匹配标准规格的联轴器与驱动电机、减速机相连。六个柱塞腔沿泵体长度方向等距排布，相邻腔室的间距经过精准计算，既保证了每个腔室有足够的结构强度承受高压载荷，也尽可能压缩了泵体的整体长度，减少设备安装所需的空间。泵体侧部预留了润滑油注油口、油位观察孔以及泄油口，日常维护时无需拆解泵体即可完成润滑油的更换与油位检查，降低运维的工作量。

　　在细节结构处理上，所有外露的紧固件均采用标准内六角圆柱头螺栓，螺栓头沉入部件表面的沉孔内，避免突出的螺栓头在安装、运维过程中发生磕碰损坏，也能减少设备外围的安全隐患。输入轴的伸出端加装了防尘端盖，设备长期存放时可以阻挡灰尘进入轴承位置，避免轴承锈蚀影响转动精度。每个柱塞腔的端盖都采用独立螺栓紧固，单个柱塞密封件出现磨损时，只需拆解对应腔室的端盖即可更换密封件，无需拆解整个泵体，大幅缩短故障维修的停机时间。从结构强度角度，箱体的轴承安装位置、柱塞腔受力位置都做了局部加厚处理，通过筋板结构提升局部刚度，避免高压工况下部件出现形变导致的密封失效、运动卡滞问题。
