内啮合齿轮液压泵三维结构设计

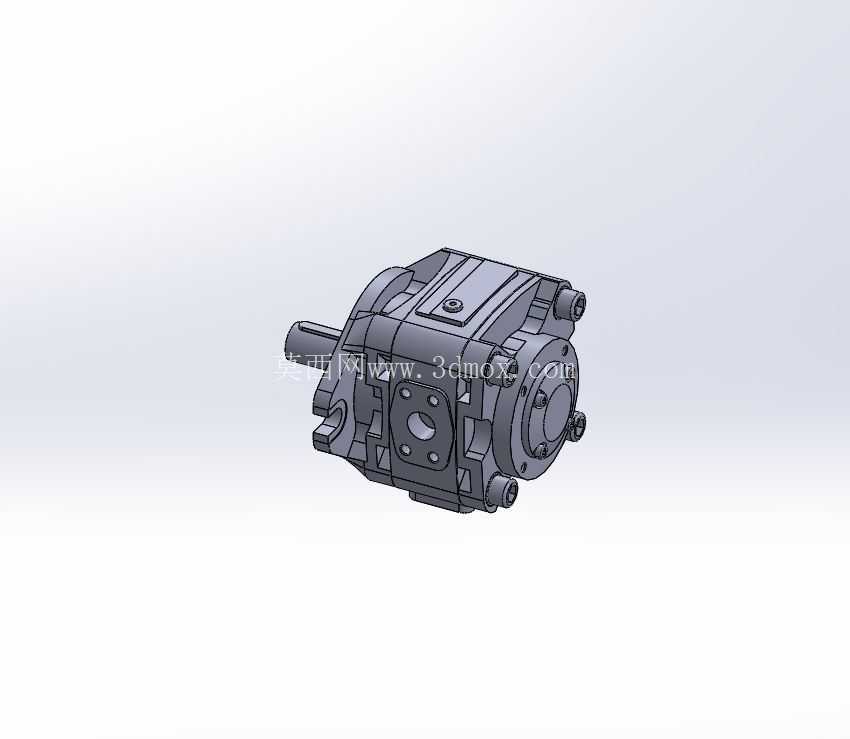

　　这款内啮合齿轮液压泵的三维结构，完整还原了高压工况下液压动力元件的装配逻辑与细节特征，可直接用于液压系统集成设计阶段的干涉校验、安装布局模拟工作。从实际工程应用场景来看，这类泵普遍适配中高压液压回路，在工程机械的工作装置驱动、机床液压夹紧系统、注塑机锁模回路、冶金设备的静压支撑单元中都有大量成熟应用，相比外啮合齿轮泵，它的流量脉动更小、工作噪音更低，适合对运行平稳性有要求的固定设备与移动液压站场景。

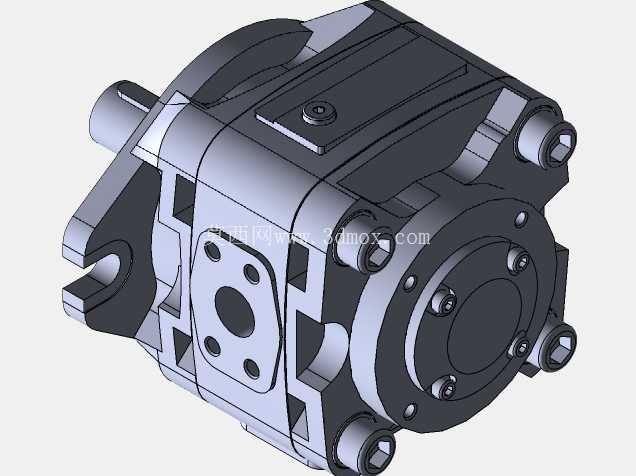

　　从功能特性层面拆解，该泵采用轴向间隙补偿与径向浮动侧板结构，进油口与出油口采用同侧布局的设计思路，输入轴端设置骨架油封与防尘挡圈的双重密封结构，避免高压油液沿轴向外泄，同时阻挡外界粉尘进入泵腔磨损啮合副。泵体采用分体式三段结构，分别为前盖、中间体、后盖，中间体内部集成内齿圈、小齿轮、月牙形隔板、压力补偿侧板，月牙隔板的作用是分隔吸油腔与压油腔，避免高低压油液串通，补偿侧板则会在压油腔高压油的作用下紧贴齿轮端面，自动补偿齿轮端面磨损产生的间隙，长期维持容积效率在较高水平。

　　在设计思路的还原上，模型完整呈现了各零件的配合公差逻辑：输入轴与小齿轮采用平键周向固定，轴的两端采用滑动轴承支撑，轴承的润滑油引自压油腔的高压油，实现运转过程中的自润滑，无需额外设置润滑管路。进出油口采用法兰连接形式，法兰面的螺栓孔位置、止口尺寸都严格遵循行业通用安装规范，可直接匹配标准液压管路的法兰接头，不需要额外设计过渡连接件。泵体的安装脚设置在中间体下方，两个安装孔的中心距、孔径尺寸都对应常见的卧式液压泵安装标准，安装面的粗糙度、平面度要求在模型的结构细节上也有对应体现，选型时可直接根据安装边界校核安装空间是否充足。

　　关于外形尺寸与安装边界，该模型的轴向总长度、径向最大轮廓尺寸都按照实物1:1还原，输入轴的轴径、键槽尺寸、轴伸长度都符合通用液压泵的轴伸标准，在做液压站布局设计时，可以直接将该模型导入装配体，校核泵与电机的联轴器同轴度、泵与油箱的安装间隙、管路连接的操作空间，不需要额外测绘实物。模型中还还原了泄油口的位置与尺寸，泄油口设置在泵体上方，用于将泵内部泄漏的油液引回油箱，安装时需要注意泄油口必须单独接回油箱，不能与主回油管路连通，避免泵腔内部背压过高损坏轴封。

　　从结构设计的细节来看，该泵的进油腔通径大于出油腔通径，这是为了降低吸油阻力，避免泵在高转速工况下出现吸空现象，产生气蚀损坏啮合面。内齿圈与小齿轮的啮合参数经过优化，齿形采用修正渐开线，减少啮合过程中的困油现象，降低运转时的振动与噪音。浮动侧板的背面设置有密封槽，安装O形圈将高压油引入侧板背面的压力腔，让侧板的压紧力随工作压力升高而同步增大，既可以减少端面泄漏，又不会因为压紧力过大导致侧板与齿轮端面的磨损加剧。

　　在三维建模的细节处理上，所有的倒角、退刀槽、密封槽、螺栓孔、定位销孔都完整还原，没有做简化处理，做有限元分析时可以直接导入模型划分网格，对泵体的强度、齿轮啮合的接触应力做仿真计算，也可以用于拆解教学，帮助新入行的液压设计人员理解内啮合齿轮泵的工作原理与装配关系。做液压系统BOM统计时，也可以直接从模型中提取各标准件的规格、数量，不需要手动拆解测绘。
