液压系统用法兰结构三维设计作品

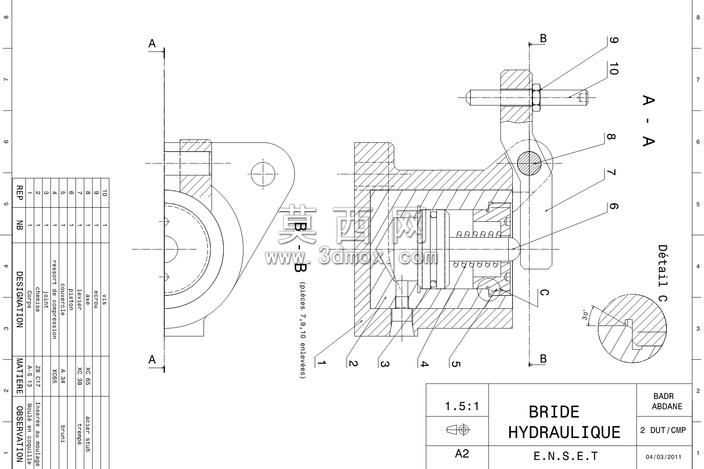

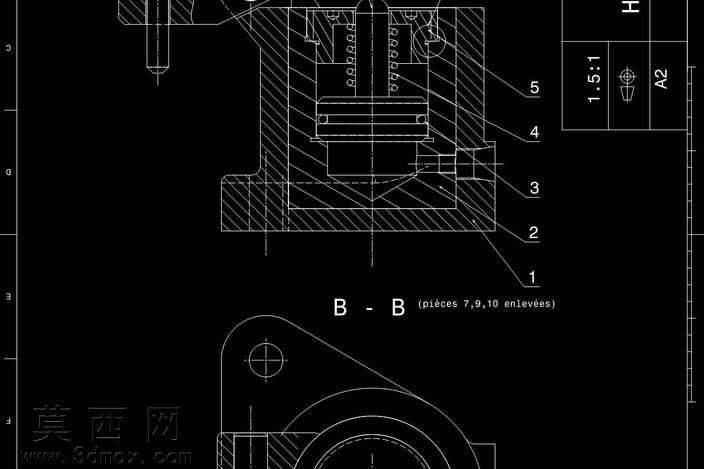

本作品为液压系统配套的法兰连接结构三维设计，采用三维建模软件完成全参数化建模工作，建模过程严格遵循液压元件的设计规范与装配逻辑，完整还原了法兰与配套液压阀组、管路连接端的结构细节。建模阶段首先梳理液压法兰的功能需求，明确其作为液压回路中管路与元件连接载体的核心作用，确定法兰的安装定位基准、密封槽位置、螺栓孔分布参数，以及内部通流道的走向与孔径尺寸，确保通流截面满足液压系统的流量要求，避免出现通流阻力过大的问题。建模过程中对法兰的基体结构采用实体拉伸、切除命令完成主体轮廓构建，针对内部的密封安装位、定位止口结构采用精准的尺寸约束，保证各配合面的形位公差符合液压元件的密封要求，杜绝液压油泄漏的设计隐患。对于法兰配套的内置组件，包括弹簧定位腔、阀芯安装位、连接油口等结构，均按照实际装配关系完成层级建模，清晰呈现各零件之间的装配约束关系，还原法兰组件的内部装配逻辑。结构设计上充分考虑液压工况下的受力特性，对法兰的连接螺栓孔分布做了均布优化，保证安装后受力均匀，避免局部应力集中导致的法兰变形问题；密封槽的尺寸与角度设计适配常用的O型密封圈规格，兼顾密封可靠性与安装便捷性；侧面的油口连接结构采用标准液压管螺纹规格，可直接与常规液压管路完成适配，无需额外加工转换。设计过程中同步完成了工程图的视图布局，采用全剖视的B-B视图清晰展示内部结构，标注了关键装配尺寸与比例信息，可直接用于生产加工的参考。材质设定上，法兰基体采用常用的液压元件铸钢材质，内置弹簧采用弹簧钢材质，密封件采用丁腈橡胶材质，不同材质的视觉区分清晰，便于直观识别各部件的材质属性与功能分区。整个模型的建模逻辑清晰，特征树层级分明，参数可编辑性强，可根据不同的液压系统压力、流量需求快速调整法兰的通径、安装尺寸等参数，适配不同规格的液压回路使用场景，可用于液压系统的装配干涉检查、工况模拟演示以及生产加工的前期设计验证。
