工件尺寸检测专用检查夹具三维设计

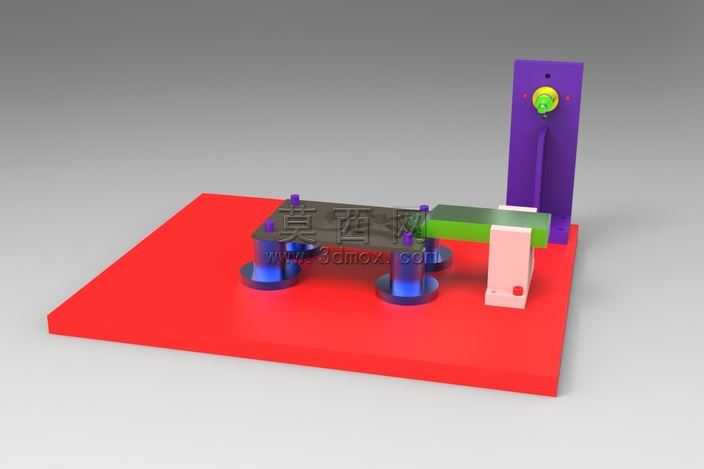

本检查夹具是面向工业生产线上工件尺寸形位公差快速检测场景开发的专用工装，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械工装设计的公差配合规范，对每一处装配结构都做了干涉校验，确保各活动部件运行无卡滞、定位结构无过定位问题。模型渲染阶段采用写实工业渲染方案，底座部分赋予哑光红色硬质工程塑料材质，模拟实际检具常用的环氧树脂工作台面质感，表面添加细微的磨砂纹理提升真实感；立式支撑结构赋予紫色哑光金属烤漆材质，模拟钣金折弯焊接后做喷塑处理的外观效果；定位销组件采用亮蓝色金属电镀材质，还原硬质合金定位销的高硬度耐磨表面特性；中部待检测工件承载平台赋予深灰色哑光金属材质，模拟调质处理后的钢件表面质感；侧向定位压块分别赋予绿色半透明工程塑料、浅粉色绝缘电木材质，还原不同功能压块的实际用材特性，顶部的检测指示表头做了透明玻璃表蒙、黄色刻度表盘的细节材质处理，微小的红色锁紧按钮也做了高光塑料材质还原。结构设计上，整体采用平板式底座布局，保证检具放置的平稳性，底座上设置四个等高定位支撑柱，用于承托待检测工件，保证工件放置的水平基准统一；立式支架集成了百分表安装位，可实现工件竖直方向尺寸的快速读数检测；侧向设置快速压紧定位机构，通过带自锁功能的压块实现工件的侧向定位与夹紧，避免检测过程中工件移位影响检测精度，压块旁设置的红色按钮为快速释放开关，可实现检测完成后工件的快速取放。设计思路围绕检测效率提升与检测精度保障两大核心，所有定位基准均与工件的设计基准保持统一，避免基准不重合带来的检测误差，同时将所有需要操作的压紧、读数部件都布置在操作人员易触及的区域，减少检测过程中的动作浪费，适配生产线旁的快速全检或抽检需求，模型完成后还做了装配运动仿真，验证了工件装夹、检测、拆卸全流程的动作合理性，排除了结构设计中的运动干涉问题。
