电视机壁挂安装铝合金承载型材结构设计

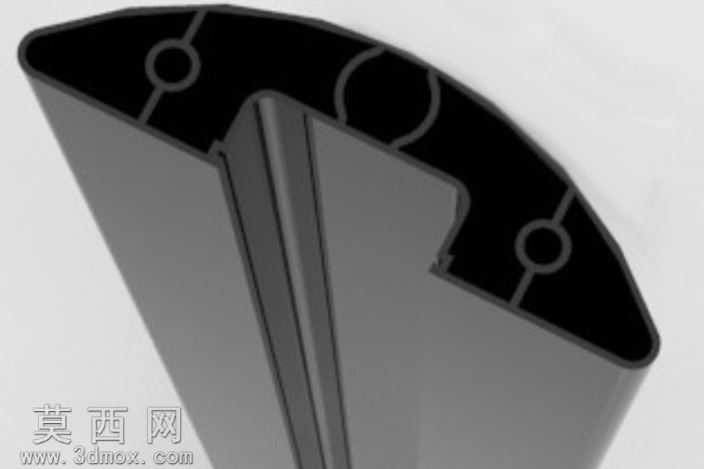

本作品为电视机壁挂安装用铝合金承载型材的三维结构设计，采用SolidWorks软件完成全参数化建模，完整还原了铝挤型材的截面特征与实体结构。建模过程中首先依据壁挂支架的承重需求、安装适配尺寸绘制二维截面草图，精准勾勒出型材的外轮廓折线造型，同时对内部的三个圆形空腔结构进行尺寸约束，这类空腔设计既可以降低型材整体重量、减少原材料用量，又能通过圆弧结构分散承重应力，避免应力集中导致的型材变形。完成截面草图后通过拉伸凸台命令生成指定长度的型材实体，建模全程对各安装卡位的尺寸进行公差预留，确保型材能够适配壁挂支架的卡扣、固定螺丝的装配需求，不会出现装配干涉问题。材质方面选用6063铝合金作为预设应用材质，渲染阶段赋予模型哑光银灰色的铝合金表面质感，还原铝挤型材经阳极氧化处理后的细腻哑光效果，同时对截面的空腔边缘、卡位折角处做细节处理，清晰展示型材的壁厚分布，所有承重部位的壁厚均做加厚处理，匹配电视机壁挂的承重安全要求。结构设计上，型材采用折角式外轮廓，能够贴合墙面与电视背部的安装间隙，内部的圆形空腔可作为走线通道容纳电视电源线、信号线，也可在空腔内加装加强筋进一步提升承重能力，侧边的卡位结构可直接与壁挂支架的滑动卡扣配合，实现电视安装位置的上下微调，无需额外加装转接配件。设计过程中充分考虑铝挤工艺的生产可行性，所有截面转角均设置合理的工艺圆角，避免挤压生产时出现模具应力集中、型材出料变形的问题，各部位壁厚保持均匀过渡，防止挤出成型后出现冷却不均导致的型材弯曲、扭转变形，整体结构兼顾承重性能、安装便利性与生产工艺性，可直接用于铝挤模具开发与壁挂支架产品的结构验证。
