富士通便携式扫描仪外观结构三维设计

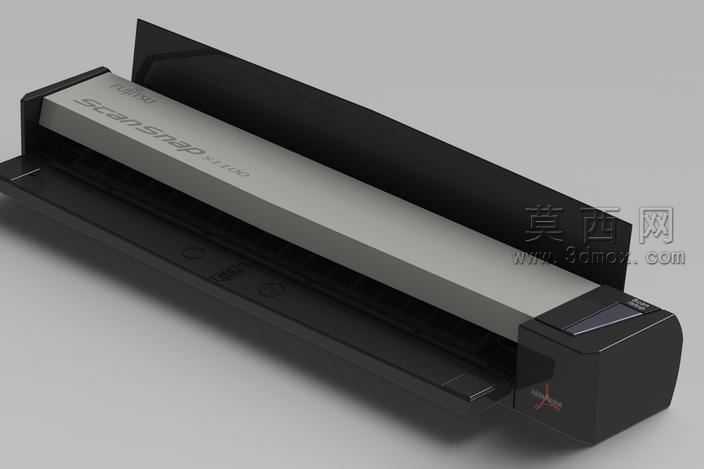

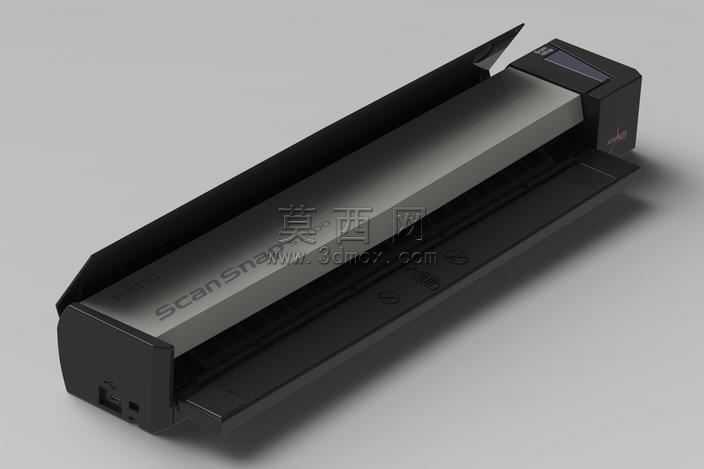

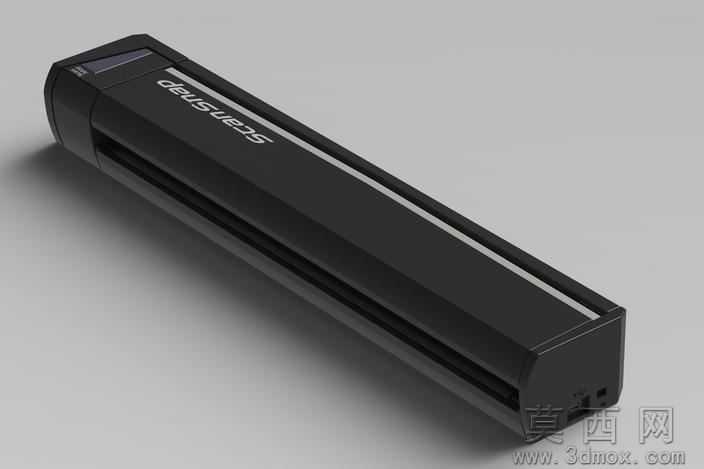

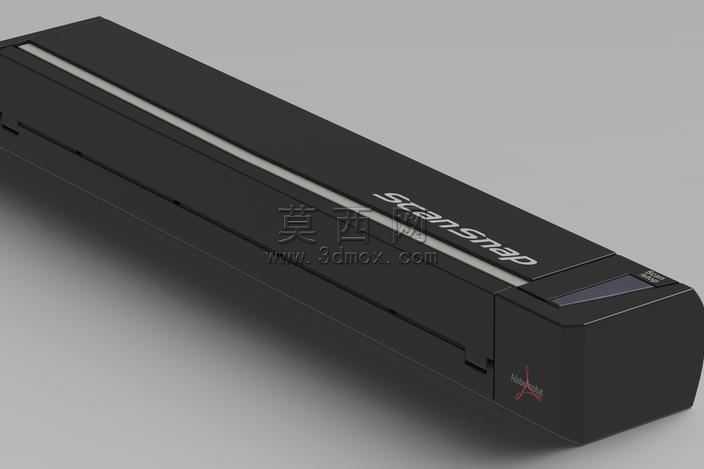

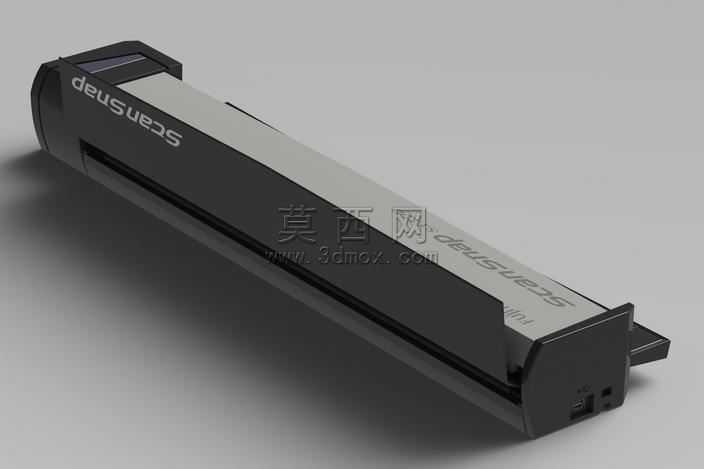

本模型为富士通便携式扫描仪的完整三维设计成果，建模阶段以实物等比例尺寸为基准，先通过基准面搭建确定产品整体长宽高比例，勾勒出长条形便携机身的外轮廓基准线，再逐步拆分各个功能部件的独立建模流程。机身主体采用拉伸、切除等基础建模命令构建基础壳体，针对进纸口的导纸结构做了单独的曲面修整，保证导纸斜面的顺滑过渡，避免出现生硬的棱角转折，还原实物进纸区域的流畅形态。出纸端的承托结构采用薄壁特征建模，还原其轻薄的承托板形态，同时对承托板与机身连接的转轴位置做了装配结构的还原，保证结构逻辑符合真实产品的开合设计逻辑。机身操作端的按键区域采用凸台拉伸搭配纹理贴图的方式还原按键的标识细节，侧边的接口位置做了凹陷结构的处理，还原接口区域的内凹防护形态。材质与渲染阶段，机身主体外壳赋予哑光黑色ABS塑料材质，调整材质的粗糙度参数还原商务办公设备的细腻磨砂质感，机身正面的品牌标识区域赋予银灰色金属漆材质，通过材质的光泽度差异凸显品牌标识区域的视觉层次，操作端的功能按键赋予半透明磨砂PC材质，模拟真实按键的透光视觉效果。场景布光采用三点布光逻辑，主光源从侧上方打亮机身主体轮廓，辅光源弱化暗部的死黑区域，轮廓光勾勒机身侧边的线条，让长条形机身的立体感得到充分展现，渲染输出的效果还原了实物产品的商务质感。设计过程中充分考虑便携式扫描仪的轻薄化设计需求，整体机身做了等比例的薄化处理，各个部件的装配间隙控制在合理范围内，既保证外观的精致感，也符合真实产品的结构装配逻辑，进纸通道的内部结构做了简化示意，保留核心的走纸路径形态，在保证外观还原度的同时控制模型的整体面数，兼顾展示效果与模型的使用流畅度。
