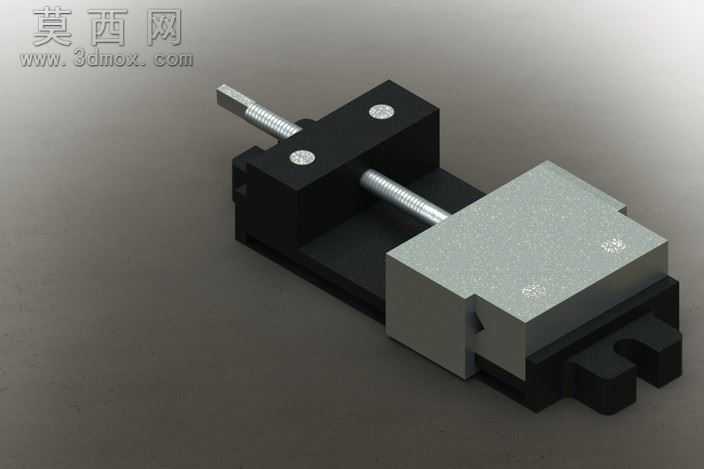

丝杠传动式滑动进给夹持机构三维设计

本作品为丝杠传动式滑动进给夹持机构，采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计通用规范，对每个零件的尺寸公差、装配约束进行了严谨定义，确保模型可直接用于装配验证与运动仿真。建模阶段首先完成核心传动件丝杠的绘制，采用梯形螺纹特征建模，还原丝杠的导程、牙型参数，保证传动精度的模拟真实性；随后构建滑动基座与导轨结构，基座采用铸铁质感的材质设定，导轨面做了平整化处理，模拟实际加工后的磨削表面效果，滑块与导轨之间预留合理的装配间隙，避免运动干涉。夹持组件部分设计了两块对称的夹持块，夹持块表面设置了防滑定位槽，通过螺栓与滑动台连接，可根据夹持工件的尺寸调整安装位置，适配不同规格的工件装夹需求。渲染阶段采用金属与工程塑料结合的材质方案，丝杠、导轨等传动受力部件赋予抛光钢材质，添加细微的表面划痕与金属反光效果，还原金属零件的真实质感；基座、固定端座等支撑部件采用发黑处理的钢材材质，降低反光率突出结构轮廓；夹持块采用硬质合金材质，表面做哑光处理，凸显夹持工作面的平整性。场景布光采用三点布光法，主光源从机构斜上方45度投射，勾勒整体结构轮廓，辅助光源从侧面补光消除暗部死黑，背光源添加微弱轮廓光区分机构与背景，让整体结构层次清晰。结构设计上采用丝杠螺母副作为核心传动方式，将丝杠的旋转运动转化为滑动台的直线进给运动，固定端座内置轴承安装位，可装配深沟球轴承支撑丝杠两端，降低传动过程中的摩擦阻力，滑动台与导轨之间采用面接触滑动配合，保证进给过程的平稳性，可应用于小型工装进给、工件定位装夹等场景。设计思路围绕紧凑化、高通用性展开，整体机构占用空间小，传动行程可通过调整丝杠长度灵活修改，夹持块可更换为不同夹具类型，拓展机构的使用场景，建模过程中对所有零件做了轻量化处理，在保证结构细节完整的前提下降低模型文件体积，方便后续的装配调用与工程图导出。
