太阳能跟踪系统用步进驱动电机结构

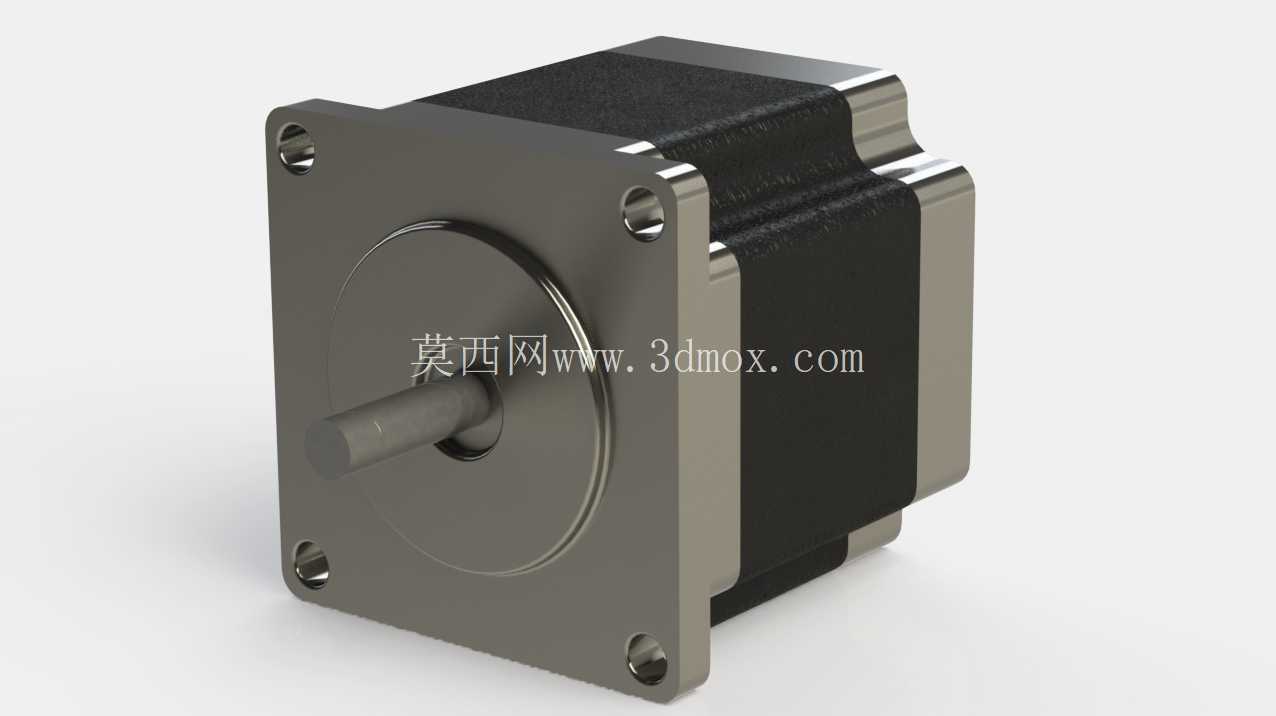

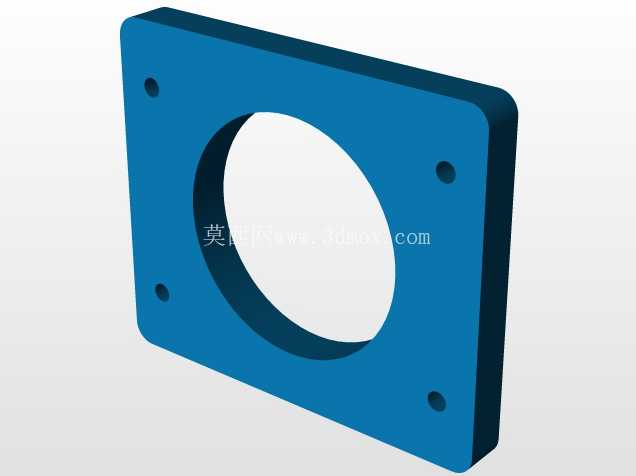

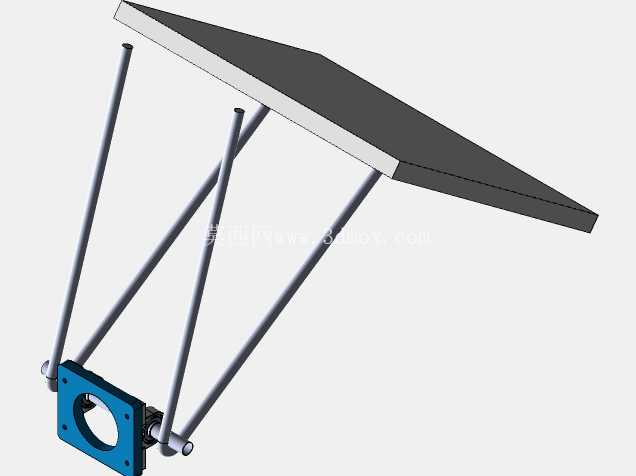

　　在分布式光伏电站、户用太阳能发电系统的跟踪支架传动环节，这类驱动电机是实现追日动作的核心执行部件，区别于普通传动电机，其需要适配户外长期运行的工况，同时满足低转速大扭矩、定位精度可控的实际需求，避免跟踪过程中出现角度偏差导致发电效率折损。从结构设计来看，该电机采用方形安装法兰结构，法兰端预留四个对称分布的安装孔，孔位公差按照IT7级精度控制，安装时可直接通过螺栓固定在跟踪支架的回转支承连接座上，不需要额外设计转接板，能减少装配环节的累计误差。电机本体采用分段式叠片定子结构，定子绕组做了绝缘浸漆处理，适配户外温差变化带来的热胀冷缩影响，转子部分采用永磁体嵌装结构，输出轴为单出轴设计，轴径按照标准传动配合尺寸加工，轴端预留平键安装位，可直接连接联轴器或者小模数齿轮，将扭矩传递给跟踪支架的回转机构。

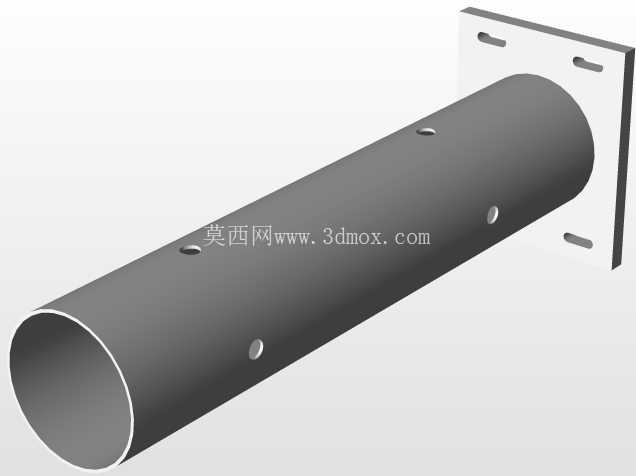

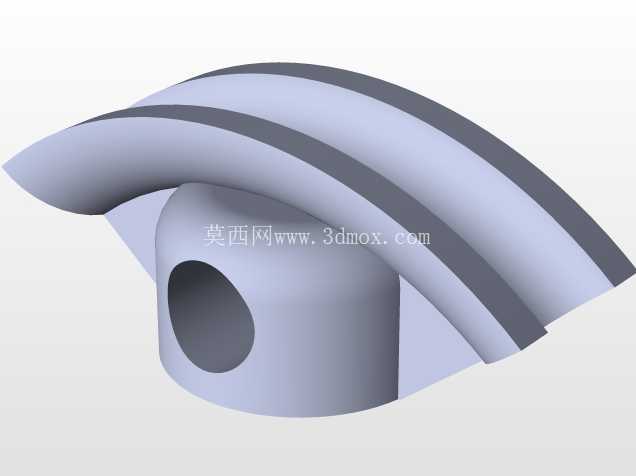

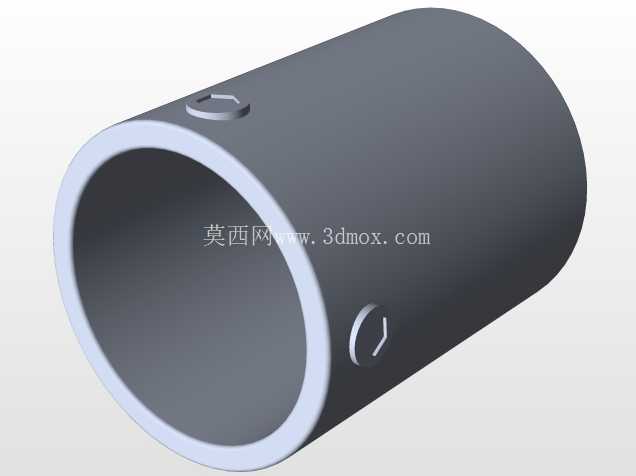

　　设计过程中优先考虑了安装边界的适配性，电机本体的径向尺寸控制在标准NEMA34电机安装尺寸范围内，轴向长度根据扭矩参数做了优化，不会超出支架安装位的空间余量，出线端设置在电机尾部侧面，避免支架转动过程中线缆被拉扯磨损。实际应用场景中，这类电机主要负责驱动太阳能跟踪支架的水平回转或者俯仰角度调整，根据光照传感器的信号调整支架角度，让光伏板始终保持垂直于入射光线的角度，相比固定支架可提升20%以上的发电效率。不同于工业流水线用的高速步进电机，该电机的运行转速通常控制在每分钟数转的区间，设计时特意优化了低速段的扭矩输出特性，避免低速运行时出现共振、卡顿的问题，同时电机外壳做了硬质阳极氧化处理，表面的金属安装法兰具备足够的结构强度，能承受户外风沙、雨雪的侵蚀，防护等级可满足IP54以上的户外使用要求。

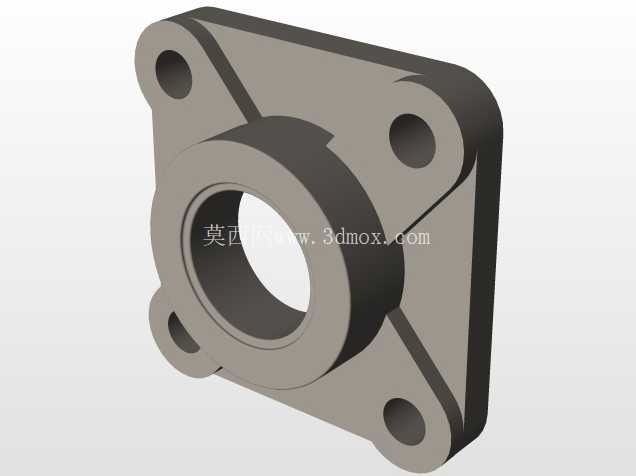

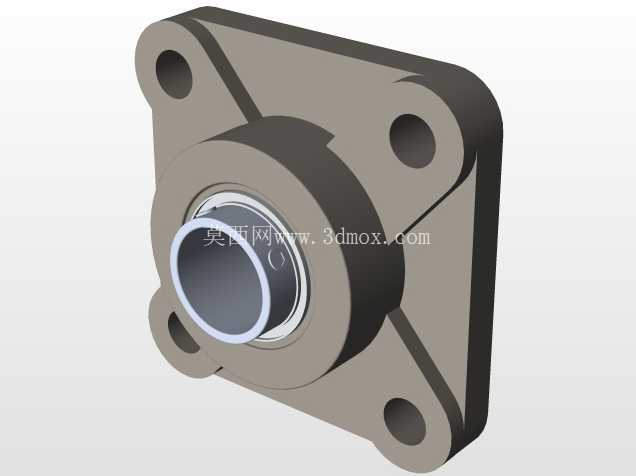

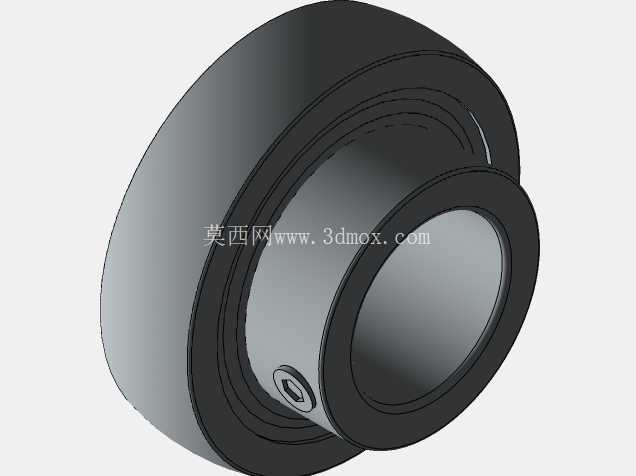

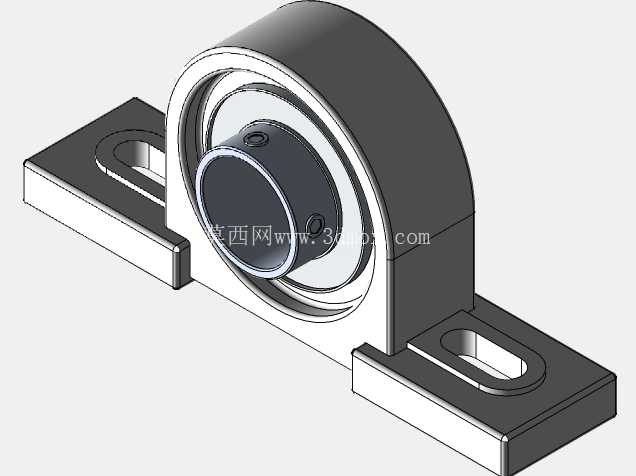

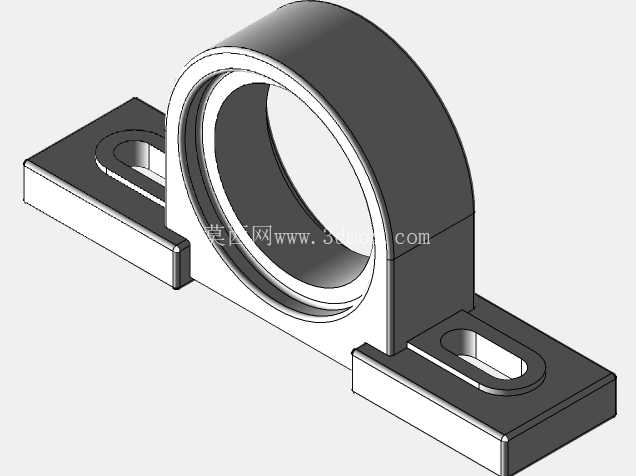

　　从结构细节来看，电机前端盖采用一体化压铸成型结构，轴承室与端盖为一体加工，保证了输出轴的同轴度，减少长期运行过程中的轴承磨损，后端盖集成了简单的接线防护结构，不需要额外配置接线盒就能完成线缆的固定与密封。安装时需要注意，四个安装螺栓的锁紧扭矩要控制在合理区间，避免法兰受力变形导致电机轴与传动部件不同心，输出轴连接负载时要保证径向跳动量不超过0.05mm，防止长期偏载运行导致轴承提前失效。在太阳能跟踪系统的选型过程中，这类电机的保持扭矩需要匹配支架的风载受力，确保在大风天气下支架不会出现角度偏移，同时电机的静扭矩要留有足够的安全余量，避免极端天气下传动机构打滑。

　　设计建模过程中，需要重点关注安装孔的位置度公差、输出轴的配合尺寸、电机本体与周边支架结构的干涉检查，尤其是跟踪支架转动到极限角度时，要确认电机本体与支架型材、线缆走线槽之间不存在运动干涉。电机的散热结构依靠本体的金属外壳自然散热，不需要额外加装散热风扇，适配户外长期免维护的使用需求，定子与转子之间的气隙控制在0.03-0.05mm之间，既保证运行过程中不会出现扫膛问题，又能最大化磁能利用率，提升电机的运行效率。这类驱动结构除了应用在太阳能跟踪支架上，也可适配小型自动化设备的回转传动、数控设备的进给传动等场景，只要安装尺寸、扭矩参数匹配即可直接替换使用，结构通用性较强。
