工业配套电机鼓风机集成组件结构设计

　　在工业通风散热、小型气动输送、设备冷却回路这类场景里，电机和鼓风机的集成组件是核心动力执行单元，很多设备运维和结构设计人员在做配套选型时，往往需要兼顾动力输出稳定性、安装空间适配性、风路衔接合理性，这套组件的三维结构刚好覆盖了这类集成设计的核心考量点。从实际用途来看，这类组件并非单一功能部件，它既要承担电机输出轴的扭矩传递，将电能转化为旋转机械能，还要通过鼓风结构的流道设计，把旋转动能转化为定向风压输出，给设备热源部位提供持续冷却风，或是给密闭腔室提供正压防尘气流，部分小型物料输送场景里，也会用这类组件提供低压输送动力，避免物料在管路里卡滞。

　　从功能特性上拆解，这套组件做了集成化的结构设计，没有采用电机和鼓风机分体拼接的常规方案，而是将电机的输出端壳体和鼓风机的蜗壳安装位做了同轴定位设计，减少了中间联轴器的安装误差累积，运行时的径向跳动量能控制在更小范围内，同时也缩减了整体的轴向安装尺寸。电机端的壳体预留了标准的安装脚座，脚座上的安装孔做了长圆孔设计，允许安装时做小范围的位置微调，抵消底座加工时的孔位误差，不需要额外做扩孔处理就能完成固定。鼓风机端的蜗壳流道做了渐开线优化，从叶轮外缘到出风口的截面是逐步扩大的，能把叶轮甩出的气流动能逐步转化为静压，减少风路内部的湍流损耗，出风口采用标准的圆形法兰接口，能直接对接常规的通风软管或者硬管管路，不需要额外做转接头设计。

　　设计思路上，这套结构优先考虑了装配和维护的便捷性，电机的端盖和鼓风机蜗壳的连接采用了止口定位加螺栓紧固的方式，止口的配合公差选了过渡配合，既能保证装配时的同轴度，又不会因为配合过紧导致拆卸维护时难以分离。叶轮部分采用了和电机轴直连的结构，没有额外设置传动皮带或者齿轮，一方面减少了传动环节的能量损耗，另一方面也降低了后期维护的备件成本，不需要定期更换传动件。轴承位的设计预留了足够的润滑脂加注空间，端盖上开了密封的注油孔，日常维护时不需要完全拆解电机就能完成轴承润滑，延长组件的整体使用寿命。接线盒的位置设置在电机壳体的侧上方，避开了鼓风机出风口的气流方向，也不会和安装底座产生干涉，接线时的操作空间充足，同时接线盒的密封结构能阻挡日常运行时的粉尘进入，适配多粉尘的车间使用场景。

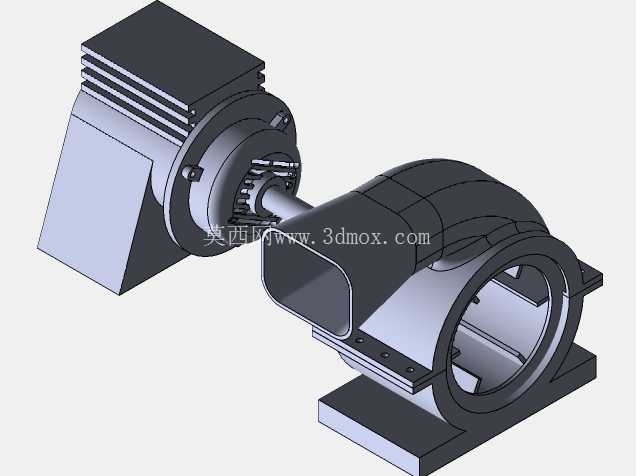

　　从外形尺寸和安装边界来看，这套组件的整体轮廓是沿电机轴向排布的，电机部分的壳体是方形散热筋结构，散热筋的高度没有超出安装脚座的垂直投影范围，安装时不会和周边的设备结构产生刮碰。鼓风机蜗壳的最大外径比电机壳体的对角线尺寸略大，安装时需要在蜗壳径向预留不小于20mm的操作空间，方便后期拆卸蜗壳清理内部积尘。轴向总长度从电机尾端的散热风扇罩到鼓风机出风口的法兰端面，尺寸控制在常规小型动力组件的适配范围内，能直接替换同功率等级的分体式电机鼓风组件，不需要改动原有设备的安装底座。安装脚座的孔距符合通用小型工业电机的安装尺寸标准，和常见的设备安装支架孔位完全匹配，做设备升级替换时不需要重新加工安装孔位。出风口的法兰端面和电机轴的垂直度做了严格公差控制，对接管路后不会出现管路偏心导致的风阻增大问题，同时法兰上的连接孔采用了均匀分布的设计，能适配多个角度的管路走向，不需要额外调整组件的安装角度就能满足不同方向的风路连接需求。

　　在实际工程应用里，这类集成组件的结构设计还要考虑动平衡的匹配，因为叶轮直接安装在电机轴上，电机转子和叶轮的整体动平衡需要在装配时统一校准，避免高速运行时产生异常振动，这套结构的叶轮端预留了动平衡调整的配重位置，装配完成后可以直接在叶轮上做配重校正，不需要拆解组件就能完成动平衡调试。另外，电机的散热回路和鼓风机的风路是完全独立的，电机自身的散热风扇在尾端吸入冷空气，流经电机壳体的散热筋后从电机侧方排出，不会和鼓风机输送的气流产生混流，即使鼓风机输送的是带有少量粉尘的空气，也不会影响电机自身的散热效果，避免了电机因为散热不良导致的温升过高问题。
