深沟球滚动轴承机械结构三维设计

　　在各类旋转传动机构的设计选型过程中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，这款深沟球结构的滚珠轴承，可适配电机输出轴、变速箱传动轴、输送机托辊、小型泵类转轴等多种常规旋转工况的支撑需求，能在轴系与安装基座之间形成稳定的滚动摩擦副，避免轴颈与安装孔直接接触产生的剧烈磨损与功率损耗。从实际工程应用场景来看，这类轴承覆盖了从小功率家电传动、中小型工业设备传动到部分轻载工程机械传动的广泛区间，只要是存在连续旋转运动、需要约束轴系径向窜动的部位，基本都能见到同结构轴承的应用，比如日常接触的小型风机转轴、电动工具输出端、自动化生产线的从动辊轴，都会选用这类结构成熟、采购维护成本低的滚珠轴承作为支撑元件。

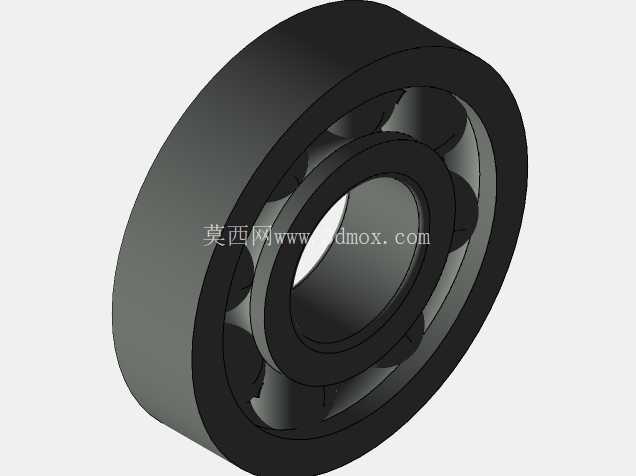

　　从产品功能特性来看，这款滚珠轴承采用内圈、外圈、滚动钢球、保持架的经典四层结构，内圈与旋转轴采用过盈配合随轴同步转动，外圈与安装基座的轴承孔采用过渡配合固定在设备本体上，均匀分布在内外圈滚道之间的钢球作为滚动体，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦阻力与温升，保持架的作用是将每颗钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与碰撞磨损，同时保证所有滚动体受力均匀，提升轴承整体的承载稳定性与使用寿命。在承载能力设计上，这类深沟球轴承主要承担径向载荷，同时也能承受一定程度的双向轴向载荷，当轴系存在少量轴向窜动时，不需要额外增设推力轴承就能完成载荷承载，能够简化很多轻载传动场景的轴系结构设计，减少零件数量与安装工序。

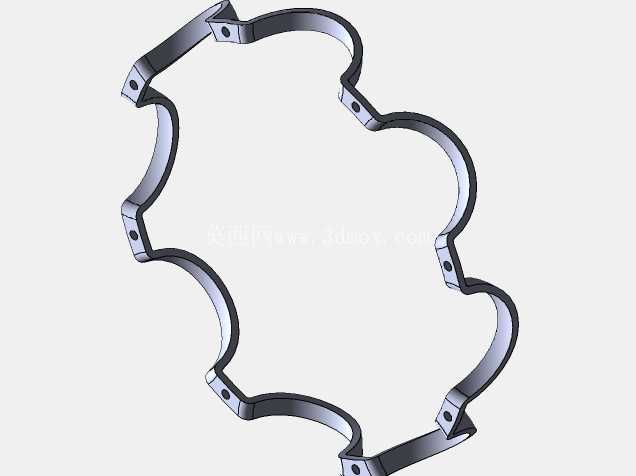

　　在设计思路层面，这款轴承的建模完全遵循常规深沟球轴承的工程设计逻辑，首先根据目标承载需求确定轴承的公称内径，也就是与轴配合的内圈孔径，再根据内径匹配对应的外圈外径、轴承宽度等标准安装尺寸，内外圈的滚道曲率半径按照略大于钢球半径的参数设计，保证钢球与滚道之间有足够的接触面积，同时避免曲率完全一致导致的摩擦阻力增大；钢球的直径与数量根据径向承载空间计算确定，在内外圈之间的环形空间内，尽可能排布数量合理的钢球，兼顾承载能力与滚动顺畅度，避免钢球数量过多导致安装困难、数量过少导致单颗钢球载荷过大的问题；保持架采用浪形冲压结构设计，刚好卡合在每颗钢球的两侧，不与内外圈滚道产生干涉，同时预留足够的润滑脂存储空间，保证轴承运转过程中润滑介质能够持续覆盖钢球与滚道的接触表面。

　　从外形尺寸与安装边界来看，这款轴承的所有安装尺寸都遵循通用滚动轴承的标准公差规范，内圈内径的公差带选取过盈配合区间，安装时可采用热装或者压装的方式装配到轴颈位置，装配前需要清理轴颈表面的毛刺与杂质，避免装配后内圈出现偏斜导致轴承运转卡滞；外圈外径的公差带选取过渡配合区间，安装到基座轴承孔时要保证孔的端面与轴线垂直，避免外圈安装倾斜导致钢球受力不均；轴承的宽度尺寸对应轴系上的安装定位空间，设计轴肩与孔肩的高度时，要注意不能超过轴承内圈与外圈的倒角尺寸，保证轴承安装后能够靠紧定位面，同时轴肩与孔肩的高度不能过高，要预留足够的拆卸空间，方便后期维护时使用拉马拆卸轴承。另外在安装边界设计上，需要注意轴承两侧的密封空间，如果是采用开式结构的轴承，需要在轴承外侧设计对应的密封端盖，防止外界的粉尘、水汽进入轴承滚道内部，同时避免内部润滑脂泄漏；如果是自带密封盖的同结构轴承，只需要保证安装时密封盖不与周边旋转零件产生摩擦即可。在实际选型建模过程中，这类标准件的三维模型不需要额外进行非标结构修改，只需要根据实际安装空间选取对应公称尺寸的型号，装配到轴系对应位置即可，建模时需要重点保证内外圈的同轴度、滚道的圆度、钢球的等分精度，避免模型导入装配环境后出现干涉或者装配错位的问题，为后续的工程图生成、装配干涉检查、运动仿真提供准确的模型基础。
