多叶片离心式流体传动叶轮结构设计

　　在流体输送、通风换气、动力增压类设备的核心部件选型与结构设计中，离心叶轮的结构合理性直接决定整套设备的运行效率、振动噪声水平与长期服役寿命，这类部件广泛应用在工业通风系统、小型离心水泵、涡轮增压单元、物料气力输送装置、暖通空调末端风机等场景中，不同工况下的叶轮结构需要匹配对应的流体参数、安装边界与动力输入条件，不能直接套用通用结构。

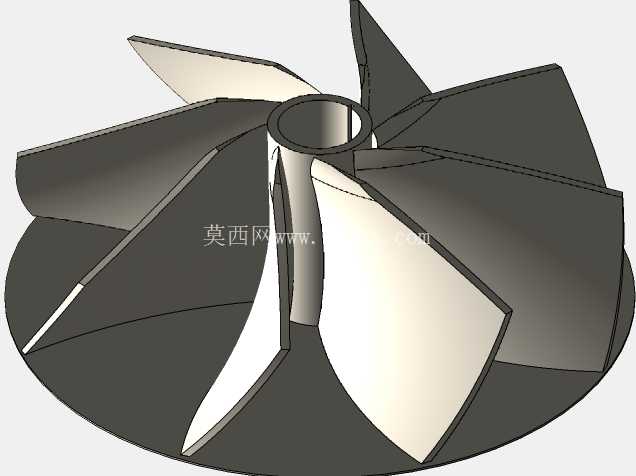

　　这款叶轮采用后向式空间扭曲叶片布局，共设置7片均匀分布的工作叶片，叶片型线沿轴向从轮毂位置向外缘平滑过渡，进口端做了圆弧导边处理，能够减少流体进入叶道时的冲击损失，避免叶道入口处出现局部涡流区，降低运行过程中的气动噪声。叶片与轮盘、轮盖的连接位置采用大圆角过渡结构，既可以减少应力集中，提升部件高速旋转时的结构强度，也能避免流体在转角位置形成流动死区，提升叶道内的流体通流效率。轮毂位置设计有等直径中心安装孔，孔壁加工有定位键槽，能够与动力输出轴实现周向固定，传递额定扭矩，轮毂端面预留有轴向锁紧的安装空间，可适配圆螺母或者端盖压紧的固定方式，避免高速旋转时叶轮出现轴向窜动。

　　从安装边界来看，叶轮的轴向总宽度控制在适配常规蜗壳内腔的尺寸范围内，轮盘外缘直径与叶片外缘直径保持一致，装配时可与蜗壳的进口集风器形成合理的径向间隙，既不会因为间隙过大造成流体回流损失，也不会因为间隙过小导致运行过程中出现动静部件碰磨。叶片的出口安装角经过流体力学计算匹配，能够在额定转速下实现设计要求的风压与流量参数，叶片的厚度从根部到外缘做了渐变减薄处理，在保证结构强度满足1.2倍额定转速超速测试要求的前提下，尽可能降低叶轮自身的转动惯量，减少动力启动时的扭矩冲击，降低驱动电机的启动负载。

　　设计过程中首先需要明确设备的额定工况点参数，包括设计流量、额定风压、工作介质密度、额定转速，再通过速度三角形计算确定叶片的进出口安装角、叶道宽度、轮毂比等核心参数，之后通过三维建模完成叶片的空间曲面构建，每一片叶片的型面都需要保证光滑连续，避免出现局部凹凸或者曲率突变，否则会造成叶道内的流体流动分离，降低运行效率甚至激发结构共振。建模完成后需要对叶轮进行静平衡与动平衡校核，通过调整叶片背面的去重区域，将剩余不平衡量控制在对应精度等级要求范围内，避免高速旋转时产生过大的振动传递到轴承与机壳位置，延长整套设备的维护周期。

　　在实际应用场景中，这类结构的离心叶轮如果用于通风换气场景，可适配普通碳钢或者工程塑料材质，降低制造成本；如果用于输送带有轻微腐蚀性的气体或者流体介质，可选用不锈钢或者铝合金材质，提升部件的抗腐蚀能力；如果用于高速增压场景，还需要对叶片与轮盘的连接位置做焊接或者整体铣削加工处理，提升结构的连接强度，避免高速旋转时叶片出现脱落风险。装配过程中需要保证叶轮的旋转中心与动力轴的同轴度误差控制在允许范围内，否则会造成运行时的偏磨与振动超标，安装完成后需要进行盘车测试，确认叶轮与周边部件无干涉后再进行带载试运行。
