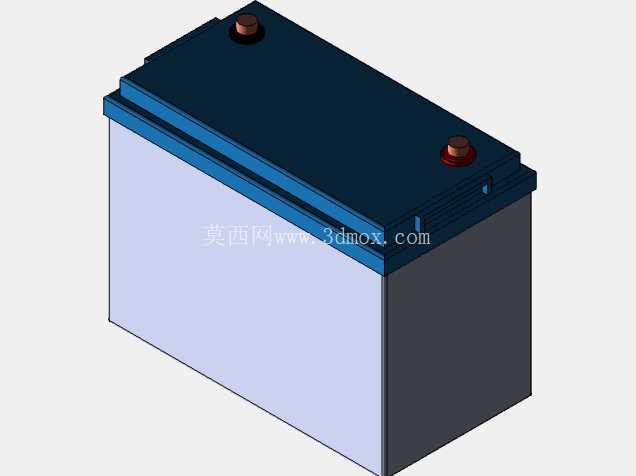

12V100Ah储能铅酸蓄电池三维结构设计

　　从实际工程应用场景来看，这类12V100Ah规格的铅酸蓄电池，常被多块串并联组成48V/24V储能电池组，搭配光伏控制器、逆变器组成户用离网光伏供电系统，也会作为备用电源放置在通信基站、高速公路监控点位的户外机柜内，还会作为动力源搭载在电动观光车、电动叉车、电动环卫车等低速工程车辆上，不同应用场景对电池的安装固定方式、接线端子位置、周边安全间隙的要求存在明显差异，精准的三维模型能帮助工程师在设计阶段就完成所有适配性校核，避免后期样机装配时出现干涉、安装位不匹配的问题。在分布式离网光伏储能系统、户外通信基站备用电源、低速电动车辆动力供给、机房不间断供电系统的结构设计环节，储能蓄电池的安装位适配、周边部件干涉检查是结构工程师必须反复校核的核心内容，本次构建的12V100Ah铅酸储能电池三维模型，完全按照量产同规格产品的实际结构参数还原，可直接嵌入各类储能系统、供电设备的总装配体中完成虚拟装配验证，省去现场测绘、反复核对尺寸的冗余工作。

　　从产品功能特性来看，该款电池采用阀控式密封结构，日常使用过程中无需额外补充电解液，顶部两个极性端子采用凸起式铜嵌件设计，分别对应正负极，接线时可通过铜接线鼻直接压接固定，端子周边预留了足够的扳手操作空间，不会出现拧紧紧固件时与电池盖边缘干涉的情况；电池壳体采用耐冲击的ABS工程塑料材质，上盖与槽体采用热封工艺密封，侧面设计有内凹的加强筋结构，既可以提升壳体的结构强度，避免堆叠、运输过程中出现壳体鼓胀变形，也能作为搬运时的受力点位，方便人工或工装夹具抓取搬运。从设计思路层面，建模过程中优先还原了产品的安装边界特征：电池整体为规整的长方体结构，底部为平整安装面，可直接固定在设备的电池仓安装支架上，安装时只需按照模型底部轮廓预留对应尺寸的安装平面，同时预留不小于5mm的周边散热间隙即可；顶部两个端子的中心距、端子凸出上盖的高度、端子的直径尺寸都严格按照实物测绘数据还原，工程师在设计电池连接铜排、接线线缆时，可以直接从模型中提取尺寸参数，提前完成铜排的折弯设计、线缆长度核算，减少样机试制阶段的物料浪费。

　　模型同时还原了电池上盖的细微结构，包括上盖与槽体配合的密封台阶、侧面的排气阀安装位、端子周边的绝缘防护凸台，这些细节特征在做电池仓的安全防护设计时尤为关键——比如设计端子绝缘护罩时，可直接匹配模型上的凸台尺寸，确保护罩安装后不会出现松动、脱落的问题；设计电池组的固定压条时，可避开上盖的薄弱区域，将压条的受力点设置在上盖的加强筋位置，避免长期压紧导致上盖开裂。在做电池组的热仿真分析时，该模型的壳体尺寸、内部容积比例也完全符合实际产品参数，可直接导入热仿真软件中设置对应的发热参数、散热边界条件，模拟不同充放电倍率下电池组的温度场分布，为电池仓的散热风道设计、散热风扇选型提供准确的模型依据。

　　不同于理想化的简化模型，该模型还原了壳体上的拔模斜度、边角的圆弧过渡特征，在做装配干涉检查时，不会因为模型的简化导致误判，比如电池推入电池仓的过程中，边角的圆弧特征能准确反映实际装配时的导入间隙，避免出现设计时预留间隙足够、实际装配时卡滞的问题。对于需要做电池组抗震设计的场景，比如车载储能系统、户外基站的抗震安装结构设计，模型的重心位置、整体重量分布都与实际产品一致，可直接用于有限元分析中的抗震仿真，校核固定支架的强度、电池组在振动工况下的位移量，提前优化固定结构的设计参数。
