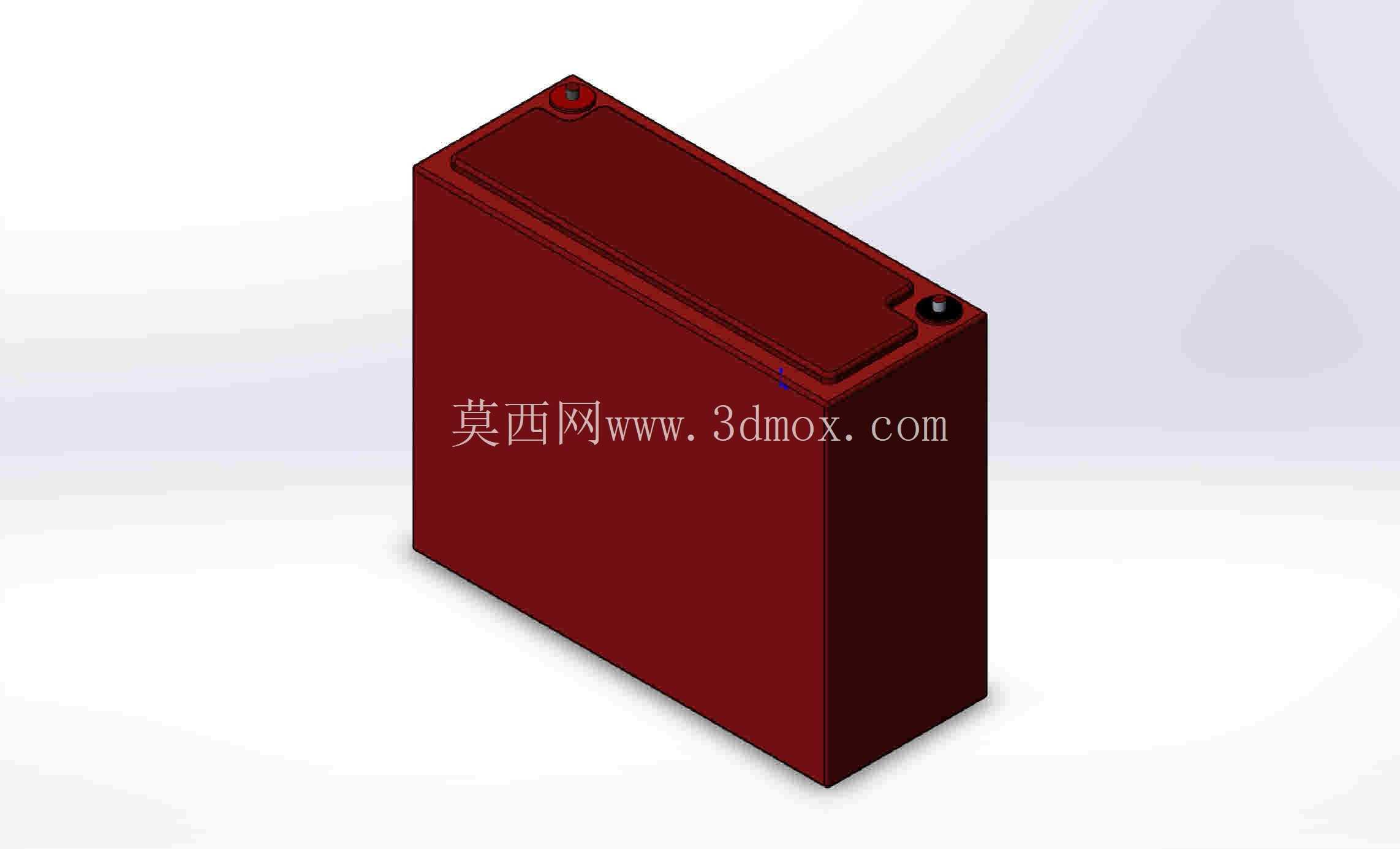

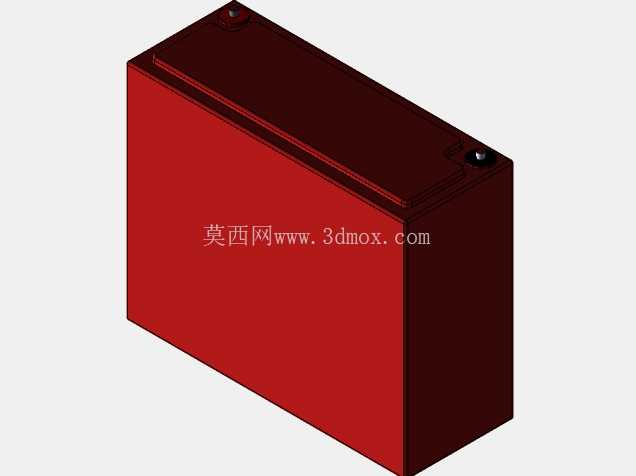

PowerSafe SBS40储能铅酸蓄电池结构

　　在通信基站后备供电、数据中心UPS不间断电源、分布式光伏储能配套、工业控制柜应急供电这些场景里，阀控式密封铅酸蓄电池一直是应用占比极高的储能载体，这次建模的SBS40规格电池，就是针对中小功率备电场景开发的标准型储能单元。从实际工程应用的角度看，这类电池的安装边界是结构设计阶段最先要锁定的参数，常规同容量规格的电池壳体采用长方体立式布局，建模时严格遵循行业通用安装尺寸规范，壳体宽度适配标准19英寸机柜的电池仓分层托架，深度方向预留足够的接线操作空间，高度方向匹配多层叠装时的层间通风间隙，顶部两个极柱的位置避开叠装时的上层电池承重区域，同时预留接线端子的安装余量，避免多组电池并联安装时出现线缆弯折半径不足、接线操作空间局促的问题。

　　从功能特性上看，这款电池采用阀控密封结构，壳体上盖集成了单向排气阀，建模时还原了上盖的密封槽结构、极柱的密封凸台细节，壳体侧面预留了安装固定的卡槽位，适配电池架的卡扣式固定结构，不需要额外打孔就能完成快速装夹。壳体的壁厚设计参考了实际产品的抗冲击要求，侧壁做了细微的加强筋结构，既可以降低壳体注塑成型时的缩痕风险，也能提升堆叠放置时的侧面抗挤压能力，避免多层叠装时壳体出现鼓胀变形。顶部的两个极柱采用内螺纹铜嵌件结构，建模时还原了极柱的凸起高度、螺纹孔深度，方便后续配套接线端子、连接铜排的结构设计时直接匹配尺寸，不需要反复核对安装间隙。

　　设计思路上，整个模型采用自顶向下的建模逻辑，先锁定整体安装边界的长方体基准，再拆分出壳体底座、上盖、极柱、排气阀几个独立的子零件，每个零件的配合面都做了对应的止口结构，还原实际产品的密封装配关系。壳体的边角做了统一的圆角过渡，既符合注塑成型的工艺要求，也能避免安装搬运时的锐角磕碰风险。上盖表面的防滑纹理做了简化处理，保留了纹理的凸起高度参数，既保证模型的视觉还原度，也不会因为过多细碎特征影响后续装配时的运算效率。

　　实际选型应用中，这类40Ah容量的SBS电池常被用于小型通信基站的48V后备电源组，通常采用16节或者24节串联安装在标准电池架上，建模时预留的安装尺寸可以直接适配通用电池架的层板间距，极柱的位置设计也方便相邻电池之间采用标准长度的连接铜排，不需要定制异形连接件。在工业控制柜的应急供电模块里，这款电池的尺寸可以直接嵌入控制柜底部的电池仓，壳体侧面的卡槽可以和仓内的导轨配合，实现抽拉式安装维护，不需要额外的固定压片。另外在户用分布式光伏的离网储能场景里，这款电池的立式结构可以紧凑排列在储能柜内，壳体的加强筋结构可以承受多组叠放的重量，不需要额外增加层板支撑。

　　建模过程中特意还原了电池壳体的拔模角度，所有侧壁都遵循注塑件的常规拔模斜率，方便后续如果要做壳体的注塑模具设计时，可以直接提取曲面进行分模操作，不需要重新修正拔模参数。极柱周围的密封胶槽结构也做了细节还原，这个结构是实际生产中保证极柱位置密封性能的关键，胶槽的深度、宽度都参考了行业通用的密封胶涂覆工艺要求，避免后续做工艺仿真时出现参数偏差。上盖和底座的配合止口做了0.3mm的装配间隙还原，符合实际塑料件装配的公差要求，不会出现模型装配时的干涉问题。

　　从结构验证的角度，这个模型可以直接用于电池架的承重仿真、安装间隙校核、布线路径规划，也可以用于储能柜的热仿真分析，模型的壳体壁厚、内部空腔的体积都和实际产品保持一致，仿真时可以直接赋予对应的材料参数，不需要额外调整模型尺寸。对于做储能设备结构设计的工程师来说，这个模型可以直接调入装配体，快速完成电池仓的布局设计，核对安装、接线、维护的操作空间，减少重复建模的工作量。
