儿童脚踏自行车整车结构三维设计模型

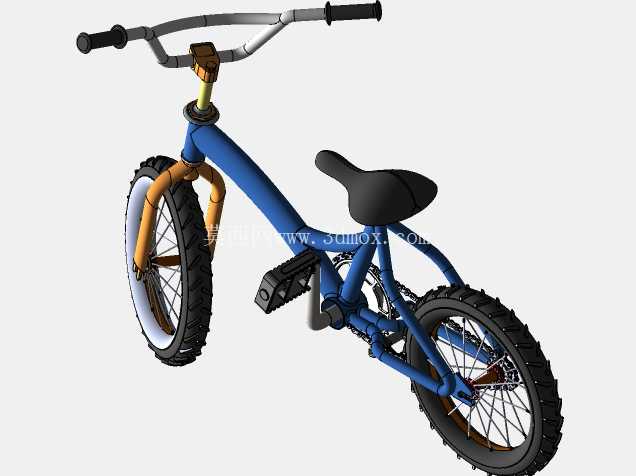

　　这套儿童脚踏自行车的三维结构模型，完整还原了整车从车架到各连接部件的装配关系，覆盖了日常童车设计研发中需要校核的全部装配边界，可直接用于结构验证、教学演示或是同类型产品的改型参考。从实际应用场景来看，这类小轮径儿童自行车主要面向低龄儿童的户外骑行、平衡感训练场景，也可作为童车生产企业的前期结构验证原型，帮助设计团队在开模前确认各部件的运动干涉情况，避免后期样件试制阶段出现装配错位、运动卡滞的问题。

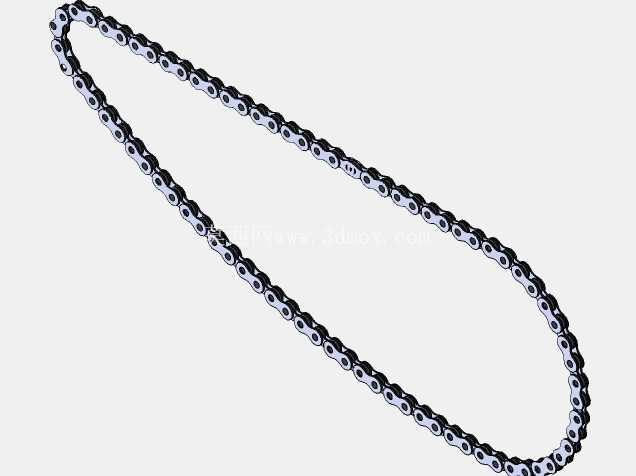

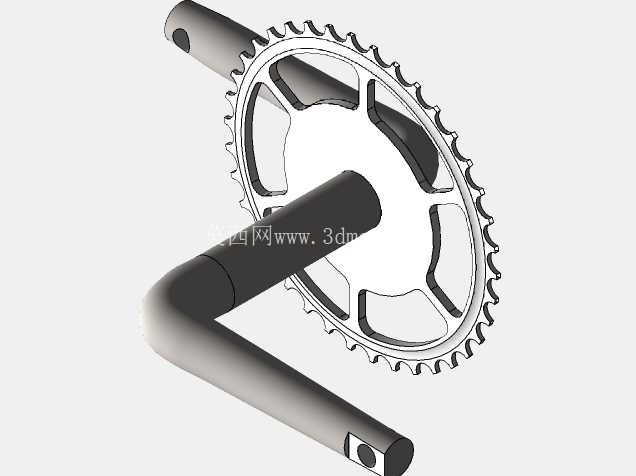

　　从功能特性来看，模型完整复现了实车的转向、传动、支撑三大核心系统：车把与前叉通过碗组结构实现转动连接，转向角度的限位结构在模型中做了完整还原，可直接模拟实际转向过程中前叉与车架头管的干涉边界，避免实车出现转向过大导致的侧翻风险；脚踏与曲柄、链轮、链条、后飞轮组成的传动系统，各零件的啮合间隙、装配同轴度都按照实际工程公差做了还原，转动脚踏时可完整模拟动力传递到后轮的全过程，能直观看到链条在链轮与飞轮间的张紧变化，验证传动过程中是否存在掉链、卡滞的隐患；鞍座与座管的连接结构、前后轮组与车架叉体的安装位，都保留了实际的安装孔位与紧固件位置，可直接用于校核快拆结构或是固定螺栓的安装空间是否足够。

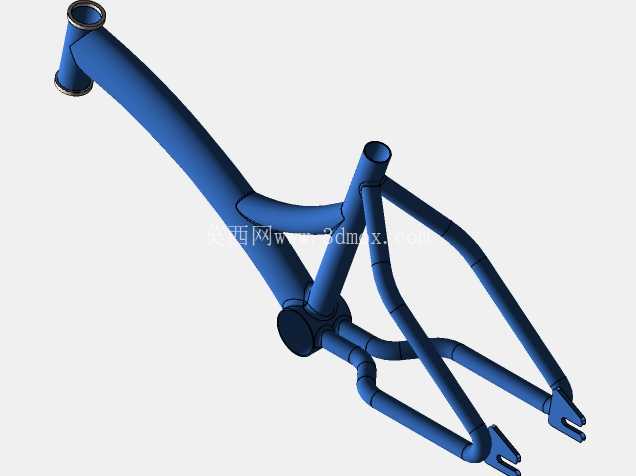

　　设计思路上，这套模型采用了分零件建模再整体装配的逻辑，每个独立零件都保留了单独的建模特征，方便设计人员针对单个部件做参数调整：比如调整车架上管的长度来适配不同身高的儿童，或是更换轮组的轮胎花纹来适配不同的骑行路面，不需要重新搭建整体结构。车架主体采用了弧形弯管的结构设计，相比直管结构能更好地吸收骑行过程中的路面震动，同时降低整车的重心高度，提升低龄儿童骑行时的稳定性；前叉的腿部做了外撇的角度设计，既给前轮的转向预留了足够的活动空间，也能提升前轮受侧向冲击时的结构强度，避免前叉受撞击出现变形。

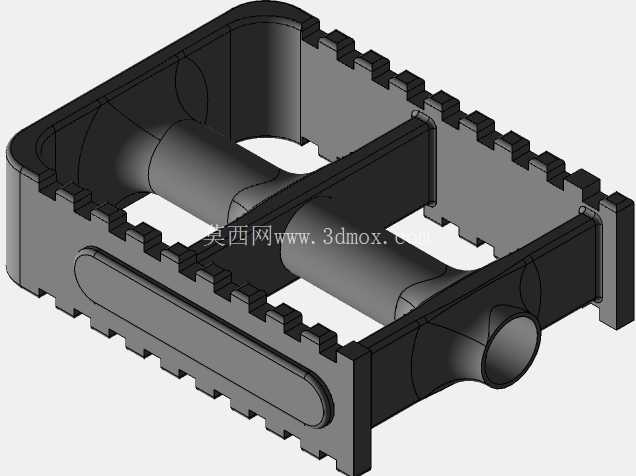

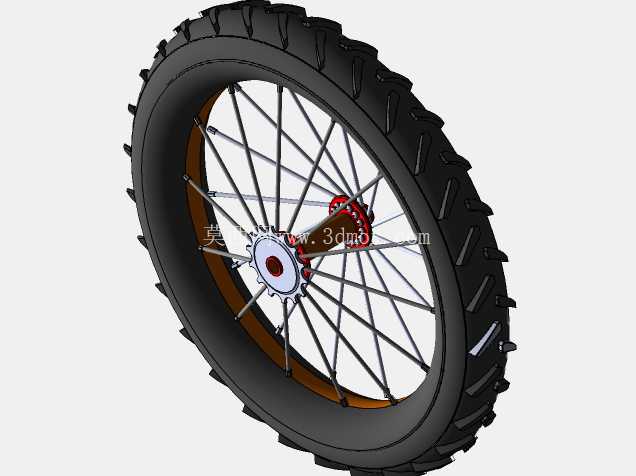

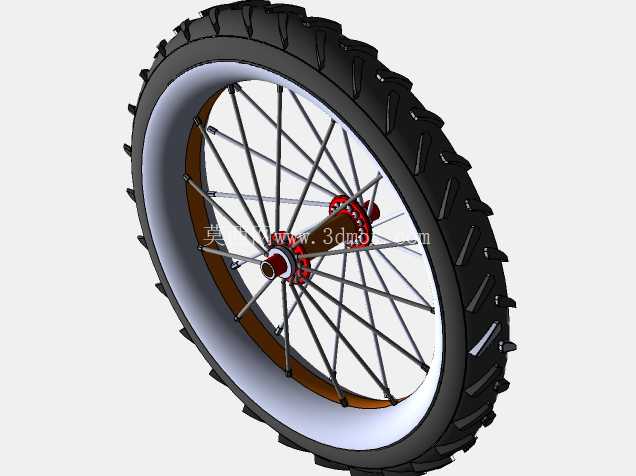

　　从安装边界与尺寸逻辑来看，模型的各部件配合尺寸都符合童车生产的通用规范：车把的握把直径适配儿童的手掌抓握范围，把横的宽度控制在不会剐蹭儿童身体的合理区间；脚踏的表面做了防滑凸起的结构还原，脚踏与曲柄的连接轴位置预留了足够的脚部活动空间，避免骑行时鞋部与曲柄、链条发生剐蹭；前后轮的轮径采用小尺寸设计，降低了整车的坐高，让儿童双脚可以轻松接触地面，提升骑行时的安全感；轮组的辐条采用交叉编法的结构还原，花鼓与车圈的连接位置、轴承的安装位都做了准确的建模，可直接用于验证轮组转动时的同轴度，避免出现轮组偏摆的问题。

　　在实际的结构设计工作中，这类完整的整车模型可以大幅缩短前期的研发周期，设计人员不需要从零开始搭建每个零件，只需要根据具体的产品定位调整对应参数，比如调整鞍座的软硬度对应的支撑结构、更换刹车系统的安装位置、增加辅助轮的连接位等，都可以在这套模型的基础上快速完成修改。同时模型中各零件的装配关系完全符合实际生产的装配逻辑，没有出现违背工程常识的错位连接，可直接用于生成工程图纸、指导样件的试制加工，也可用于职业院校的机械设计教学，帮助学员理解整车结构的装配逻辑与运动原理。
