数控加工用ER8弹性筒夹结构设计

在数控铣削、钻削、铰削等精密加工场景里，ER系列弹性筒夹是主轴与刀具之间最核心的连接传力部件，ER8作为小规格筒夹，主要适配小直径刀具的高速精密加工需求，常见于小型精雕机、高速钻攻中心、走心机的刀具装夹环节，用来夹持直径1-5mm区间的微型铣刀、中心钻、小径钻头等切削刀具，保障加工过程中刀具的同轴度与夹持稳定性。

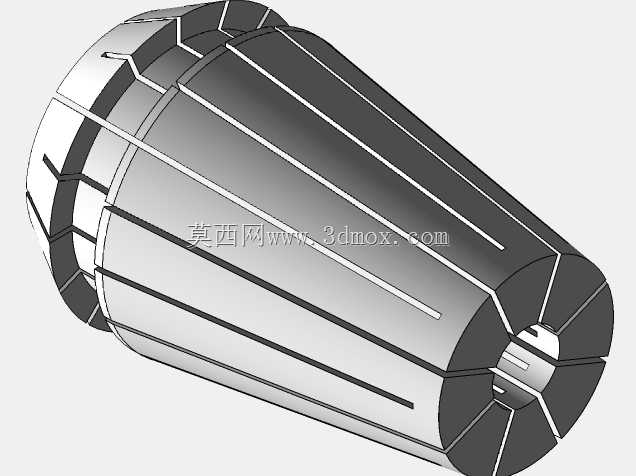

这款ER8夹头采用整体开缝式弹性结构设计，本体沿轴向均匀分布多道收缩缝，当夹头被旋入对应ER螺母并压入刀柄锥孔时，锥面受径向挤压力会带动开缝部位均匀向内收缩，从而抱紧刀具柄部，这种结构的设计核心是保证各方向收缩量一致，避免装夹后刀具出现偏摆，直接影响加工孔位精度与铣削表面质量。设计过程中需要严格控制锥面的锥度公差，与标准ER刀柄的16度锥面完全适配，同时开缝的宽度、长度、端部收尾结构都经过反复校核，既要保证足够的收缩量适配不同公差的刀具柄部，又要避免应力集中导致夹头在反复松紧过程中出现开裂失效。

从安装边界来看，ER8夹头的外径、总长度都遵循标准ER夹头的尺寸规范，可直接适配对应规格的ER8螺母与刀柄，不需要额外修改安装结构，夹头内孔根据夹持刀具直径做对应尺寸匹配，内孔表面做精磨处理，粗糙度控制在合理区间，增大与刀具柄部的摩擦力，避免高速加工中刀具出现打滑窜动。夹头的端面与内孔的垂直度、锥面与内孔的同轴度是核心精度指标，直接决定装夹后刀具的径向跳动量，在精加工场景中，跳动量过大会直接导致刀具磨损加快、加工尺寸超差、表面振纹等问题，因此建模过程中对各形位公差的配合间隙做了严谨的参数化设定，每一处倒角、退刀结构都符合实际加工工艺要求，没有冗余的设计结构。

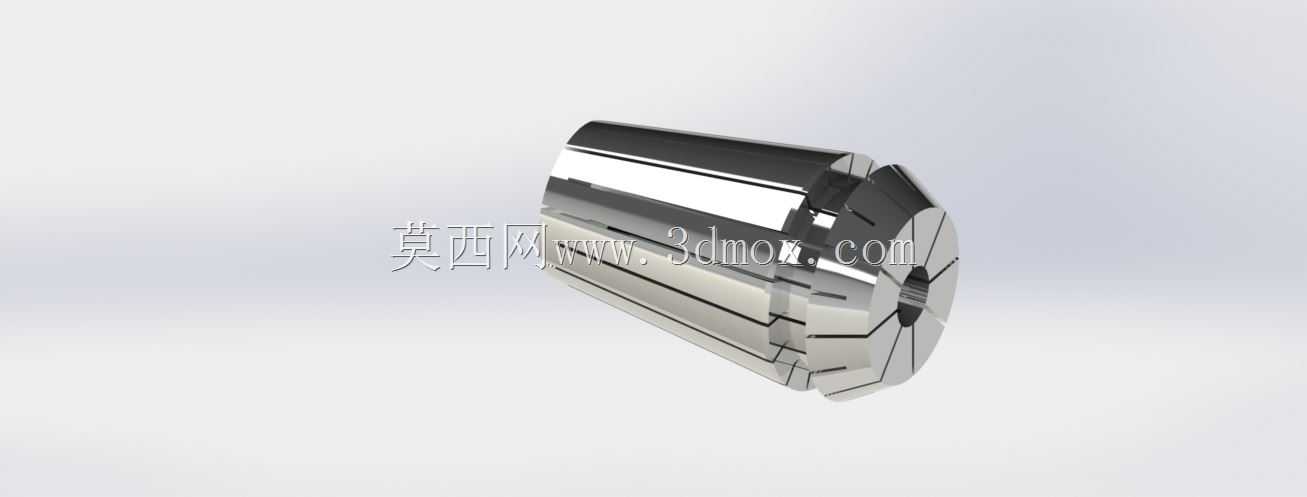

实际使用中，这类小规格ER夹头多用于小型零件的精密加工，比如3C产品的金属结构件精加工、微型模具型腔加工、小直径孔系的钻铰加工，相比大规格ER夹头，ER8的夹持范围更小，收缩响应更灵敏，在高转速工况下的动平衡表现更优，能够适配更高的主轴转速，满足微小进给量下的稳定切削需求。建模时还原了夹头的所有细节结构，包括开缝的分布形态、端部的导向倒角、锥面的配合尺寸，能够直接用于工装选型的装配验证、夹头受力的仿真分析，也可作为数控加工实训的教学演示模型，帮助从业者理解弹性筒夹的装夹原理与结构设计逻辑。
