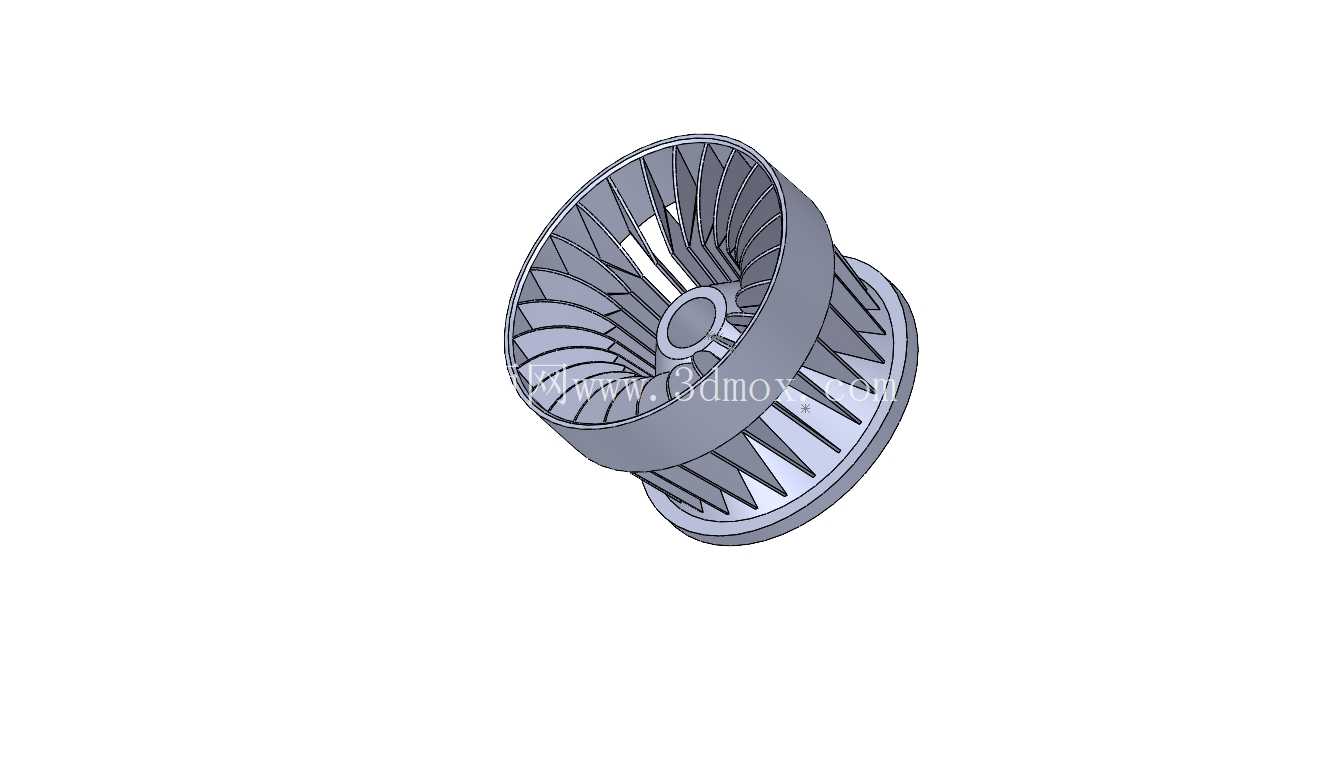

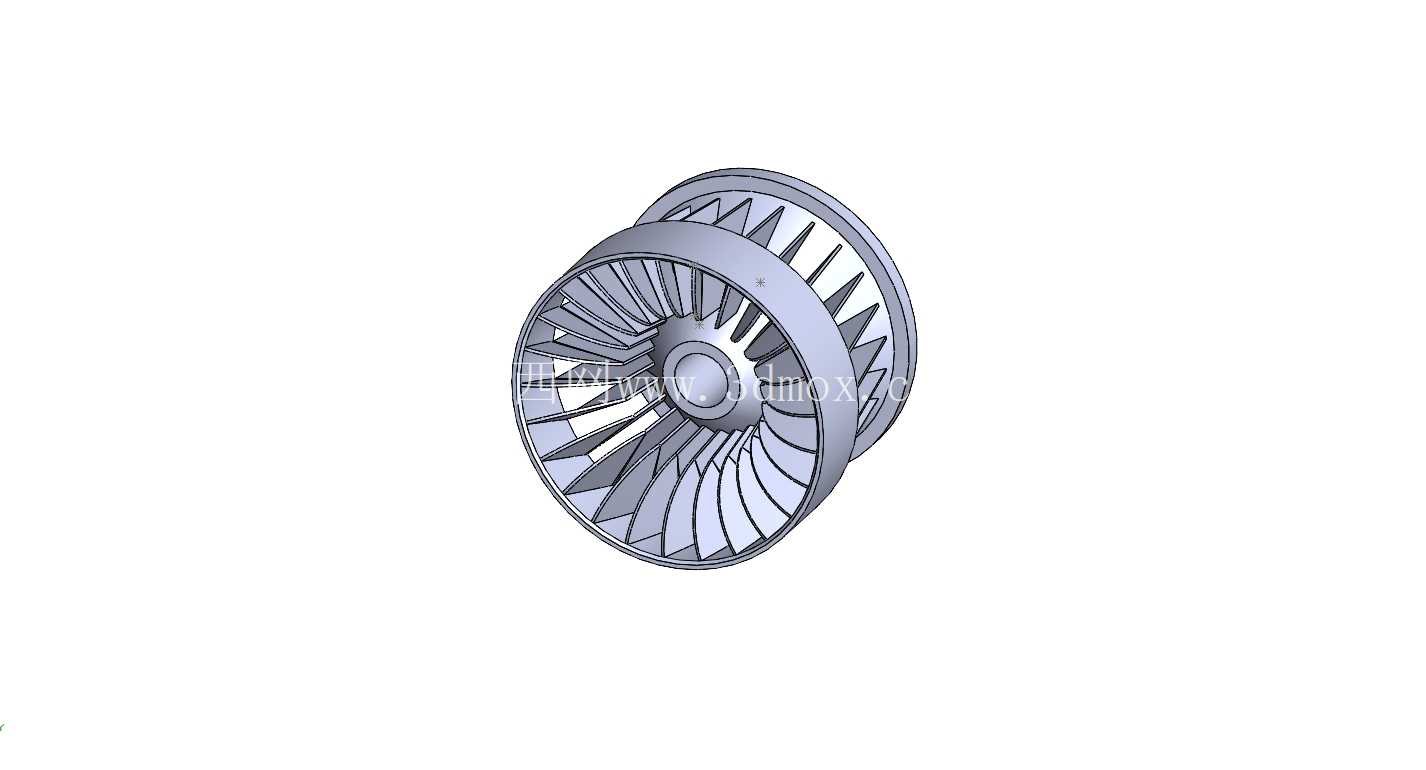

混流式水轮机转轮水力发电核心部件

　　在水力发电站的核心能量转换环节，混流式水轮机转轮是直接承接水流势能、将其转化为旋转机械能的核心做功部件，其结构设计合理性直接决定整个水轮机组的能量转换效率与运行稳定性，是水电设备中精度要求最高、加工难度最大的核心构件之一。这类转轮主要适配中水头、大流量的水力发电工况，在常规坝后式水电站、引水式水电站中应用占比极高，能够在较宽的水头波动范围内保持稳定的出力表现，是当前大中型水力发电机组中应用最广泛的转轮结构形式。

　　从结构设计逻辑来看，该转轮采用圆柱式整体轮毂布局，所有弯曲叶片沿轮毂周向均匀径向排布，叶片的型线设计完全基于水流的流场仿真结果迭代优化，每一段曲面的曲率都经过反复校核，目的是让进入转轮腔室的水流能够平顺地沿叶片表面改变流动方向，最大程度降低水流在叶片表面的脱流、涡流损失，减少能量转换过程中的无用损耗。叶片外侧设置的整体式外环结构，一方面为所有叶片的外边缘提供刚性支撑，避免转轮在高速旋转过程中叶片出现过大的形变与振动，另一方面也能与水轮机的蜗壳、导水机构形成封闭的流道边界，防止水流从叶片外缘与壳体的间隙处泄漏，保证水流全部作用于叶片做功面。中央轮毂除了承担叶片的安装固定功能外，其中心的轴孔结构需要与水轮机的主轴进行过盈配合连接，将转轮旋转产生的扭矩稳定传递给主轴，进而带动发电机转子完成发电作业，轮毂的端面还设计有对应的止口与螺栓连接位，能够满足现场安装时的同轴度找正需求，保证转轮与主轴的装配精度。

　　在实际运行过程中，水流从导水机构流出后以特定的冲角进入转轮叶片流道，沿叶片的扭曲曲面从径向流动逐步转为轴向流动，这个过程中水流的动量矩发生改变，对叶片产生持续的周向推力，驱动整个转轮绕主轴中心旋转。设计过程中需要严格控制叶片的进口安放角与出口安放角，既要保证在设计水头工况下水流能够无冲击地进入叶片流道，也要控制出口处的水流环量，避免出口水流残余旋转带来的能量损失，同时还要兼顾非设计工况下的水流适应性，降低机组在部分负荷、超负荷运行时的水力振动与空化风险。转轮的整体外形尺寸需要匹配对应水轮机的蜗壳出口直径与尾水管进口直径，其最大外圆尺寸决定了整个水轮机转轮室的最小安装内径，轮毂的轴向长度则需要与主轴的安装悬臂长度匹配，避免出现转子系统的临界转速落在机组运行转速区间内的问题。叶片的厚度分布从根部到外缘逐步递减，根部位置因为承受的水流冲击力与离心力最大，设计有足够的圆角过渡与壁厚加强，保证结构强度满足长期交变载荷下的运行要求，外缘位置则在保证强度的前提下尽可能减薄，减少叶片出口处的水流撞击损失。

　　从安装边界来看，转轮装入转轮室后，其外环与转轮室壁面之间需要保留均匀的微小间隙，间隙过大会导致容积效率下降，间隙过小则可能因为机组运行过程中的热形变、轴系摆动出现刮擦故障，因此建模过程中对转轮的外圆圆度、叶片的型线公差都有极高的精度要求。这类转轮的结构设计还需要考虑后期的检修维护需求，叶片表面的光滑度设计能够减少泥沙水流的磨蚀，整体对称的结构布局也能降低动平衡校正的难度，保证转轮在高速旋转时的运行平稳性，减少机组的振动与噪音。
