带冷却管路的工业齿轮箱结构设计

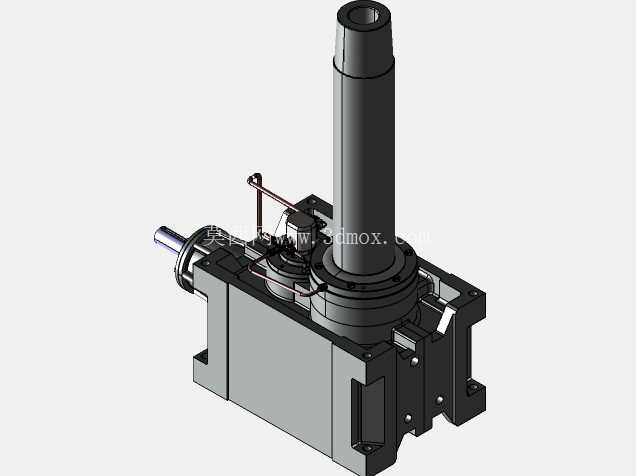

　　这套齿轮箱结构主要面向重载连续运转的工业传动场景，常见于冶金输送线、矿山破碎设备配套、大型风机传动组等需要长期高负荷运行的工况，核心作用是在传递扭矩、匹配转速的同时，通过集成的冷却回路控制箱内润滑油温，避免长时间高负载下齿轮油黏度下降、齿面胶合失效的问题。从结构设计逻辑来看，整体采用剖分式箱体布局，下半箱体为承载基座，预留了地脚安装的螺栓孔位与定位止口，安装时可直接通过止口与配套设备的安装面对齐，保证输入输出轴的同轴度公差控制在合理区间，避免额外的偏载力矩作用在轴承位上。

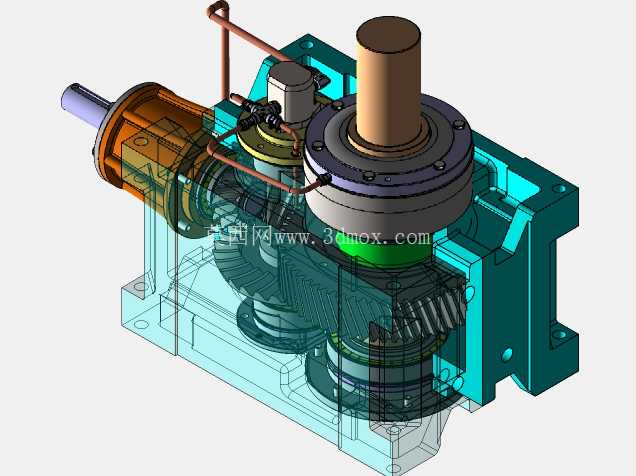

　　输入轴端采用了锥轴承支撑结构，可同时承受径向载荷与轴向载荷，适配斜齿轮传动带来的轴向分力，输出轴为大直径实心轴结构，轴伸端预留了键槽，可直接连接联轴器或者传动链轮，轴肩位置做了圆角过渡处理，减少应力集中带来的轴断裂风险。冷却回路采用外置铜管布管的设计，管路沿着箱体上半部分的外壁布置，进出油口直接连通箱体内的油道，齿轮运转时带动箱底的润滑油飞溅，部分热油通过箱体上的导油槽进入冷却管路，通过铜管外壁与外界空气进行热交换，冷却后的润滑油回流到轴承位与齿轮啮合区，不需要额外加装外置油泵即可实现循环冷却，这种设计在中小功率重载齿轮箱上非常实用，既减少了额外的动力消耗，也避免了外置油泵故障带来的润滑失效风险。

　　齿轮组采用斜齿圆柱齿轮搭配锥齿轮的传动布局，可实现输入轴与输出轴垂直交错的传动需求，适配安装空间受限、需要换向传动的设备布局，齿面参数按照接触强度与弯曲强度双校核设计，齿宽系数选取兼顾承载能力与轴向尺寸控制，避免箱体整体宽度过大占用过多安装空间。箱体的观察窗设置在侧面啮合区位置，日常巡检时可直接观察齿轮啮合状态与润滑油液位，不需要拆开箱盖即可判断设备运行状态，注油口设置在箱体顶部，带有透气塞结构，可平衡箱体内外气压，避免长时间运转后箱内压力升高导致油封渗漏。

　　安装边界方面，输入轴轴伸长度与直径按照通用配套标准设计，可适配标准规格的弹性联轴器，输出轴的轴伸长度预留了足够的连接件安装空间，地脚安装孔的孔距按照同功率等级齿轮箱的通用安装尺寸设计，替换原有同规格设备时不需要重新加工安装基础，降低现场改造的工作量。密封结构上，轴伸端采用双唇口油封搭配甩油环的组合密封形式，甩油环可将大部分飞溅的润滑油挡回箱体内，油封承担剩余的密封作用，可有效避免润滑油渗漏，同时阻挡外界的粉尘、水汽进入箱体内污染润滑油。轴承位的公差配合按照基孔制选取，内圈与轴采用过盈配合，外圈与箱体轴承孔采用过渡配合，既保证轴承运转时不出现跑圈问题，也方便后期维护时的拆卸更换。整套结构在设计时充分考虑了现场维护的便利性，所有易损件对应的箱体位置都预留了拆卸空间，不需要将整个齿轮箱从设备上拆下即可完成油封、轴承的更换作业，大幅降低设备停机维护的时间成本。
