家用小型食材研磨混音处理设备结构设计

　　日常食材加工场景里，这类小型研磨混音设备的应用覆盖了干料粉碎、湿料混匀、辅食制备等多个细分需求，不管是家庭厨房的小批量食材处理，还是小型烘焙工作室的粉料预混作业，都能看到这类设备的身影。从实际使用逻辑出发，设备的核心功能是通过内部研磨组件的高速相对运动，将投入腔体的固态食材破碎至目标粒径，同时配合腔体内部的扰流结构，让不同密度、不同粒径的物料在加工过程中实现均匀混合，避免出现分层、局部颗粒过粗的问题。

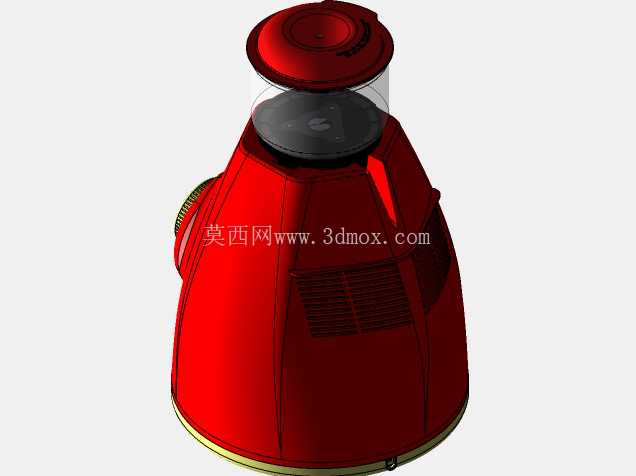

　　设计这类设备时，首先要考虑的是腔体的密封性能，上盖与腔体结合处采用阶梯式止口配合，搭配食品级硅胶密封圈，既可以防止高速研磨过程中粉料从接缝处溢出，也能避免湿料加工时的液体渗漏，同时密封圈的可拆卸结构也方便日常使用后的清洁维护，避免食材残渣在缝隙中残留变质。设备的外壳采用上窄下宽的锥台造型，底部直径大于上部腔体直径，这种结构设计首先是为了提升设备运行时的稳定性，高速运转的研磨组件会产生一定的径向振动，更大的底部支撑面可以降低设备的重心，减少作业过程中的晃动位移，不需要额外的配重块就能满足平稳运行的要求，同时锥面的外壳结构也能让加工过程中飞溅到腔体内壁的物料在重力作用下自然回落至研磨区域，减少物料挂壁的情况，提升物料的加工利用率。

　　从结构布局来看，驱动电机内置在下部锥型壳体内部，电机输出轴垂直向上延伸至研磨腔体底部，与研磨盘直接连接，这种直驱结构省去了中间的传动齿轮组，既降低了传动过程中的动力损耗，也减少了齿轮传动带来的额外噪音，同时直驱结构的同轴度更容易保证，能有效降低高速运转时的径向跳动，延长轴承组件的使用寿命。研磨腔体上部采用透明食品级材质制作，使用者可以在设备运行过程中直接观察内部物料的加工状态，随时根据物料的粉碎程度调整加工时长，不需要频繁开盖检查，避免开盖过程中粉料飞扬的问题。上盖顶部设置有可旋转的加料口盖板，设备运行过程中需要补充添加物料时，不需要完全打开上盖，只需要旋转打开小盖板即可投料，既可以减少加工过程中的物料飞溅，也能避免开盖时高速运转的组件暴露带来的安全隐患。

　　设备侧面设置的内凹式提手结构与壳体一体成型，不需要额外加装塑料提手配件，既减少了装配工序，也避免了提手连接部位断裂的风险，方便使用者在加工完成后整体移动设备。壳体下部的格栅式散热孔沿着锥面周向均匀分布，散热孔的开孔方向向下倾斜，可以避免日常使用时泼洒的液体从散热孔流入内部电机腔，同时倾斜的开孔方向也能形成顺畅的散热风道，电机运转产生的热量可以通过风道快速排出，避免长时间连续作业时电机过热触发保护停机。底部的环形防滑垫采用软质橡胶材质，既可以增加设备与台面之间的摩擦力，进一步提升运行稳定性，也能缓冲电机运转产生的振动，降低振动传递到台面产生的共振噪音。

　　从安装边界尺寸来看，这类小型设备的整体高度控制在300mm以内，底部最大直径不超过220mm，占用的台面空间极小，普通家庭厨房的操作台面上都可以随意放置，不需要预留专门的安装固定位置，使用时只需要放置在平整台面上接通电源即可工作，没有复杂的安装调试要求。研磨腔体的有效容积设计为1.2L，单次加工的干料容量可以满足3-5人家庭的使用需求，不会因为容积过大导致小批量加工时物料研磨不充分，也不会因为容积过小需要反复多次投料加工。研磨盘采用可拆卸式设计，加工完成后可以将研磨盘从输出轴上取下，和腔体、上盖一起直接水洗，清洁过程没有卫生死角，避免不同食材加工时出现串味的问题。

　　在细节结构设计上，设备设置有开盖安全保护结构，上盖没有旋转到位卡紧锁止时，电机的供电回路处于断开状态，即使误触启动开关设备也不会运转，避免使用者在开盖状态下误启动接触到高速运转的研磨组件造成伤害。上盖的锁止结构采用旋转卡扣式设计，只需要将上盖对准卡位旋转30度即可完成锁止，操作简单，卡扣的配合间隙经过反复调整，既不会因为间隙过大导致密封不严，也不会因为间隙过小导致开合盖操作卡顿。壳体表面采用哑光磨砂质感的食品级涂层，不容易残留指纹和油污，日常使用时只需要用湿抹布擦拭即可保持外观整洁。
