V6发动机正时同步带轮结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:932708
  • V6发动机正时同步带轮结构设计

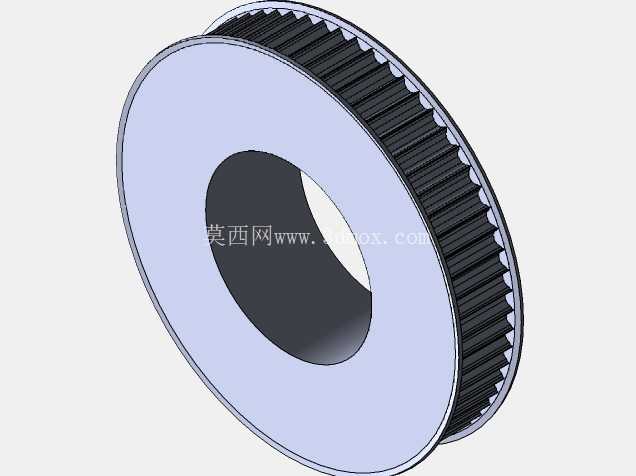

  在V型六缸内燃机的正时传动系统中,带轮是保障配气机构与曲轴输出端同步运转的核心传动部件,这类带轮的齿形匹配度、形位公差控制、安装定位精度,直接决定了发动机配气相位的准确性,一旦出现齿形磨损、定位偏移、同轴度超差,轻则导致动力输出下降、怠速抖动,重则引发气门与活塞运动干涉,造成发动机核心部件不可逆的损坏。这款同步带轮的设计完全围绕正时传动的实际工况展开,整体采用盘式薄壁结构,中心设置阶梯式安装通孔,大直径段用于与凸轮轴或者曲轴的输出轴端配合,小直径段可嵌入轴端的定位止口,避免带轮安装后出现径向窜动,安装孔的公差带选取过渡配合区间,既保证装配时的便捷性,又能在运转过程中传递额定扭矩不出现打滑。

  带轮外圈的齿形采用圆弧齿同步带匹配轮廓,齿距误差控制在微米级,每个齿的齿形角、齿顶圆角、齿根过渡圆弧都经过反复校核,确保与同步带啮合时不会出现卡滞、跳齿问题,同时降低啮合过程中的冲击噪音,减少带体的磨损速率。带轮的主体辐板部分采用等厚度设计,在保证整体结构强度的前提下尽可能降低转动惯量,减少发动机运转过程中传动系统的惯量负载,辐板与外圈齿圈、中心安装毂的过渡位置都设置了圆角过渡,避免应力集中导致的部件疲劳损坏,即使在发动机高转速区间频繁加减速的工况下,也能保证结构强度满足长期使用要求。

  从安装边界来看,这款带轮的轴向厚度经过严格控制,安装后与周边的正时罩壳、张紧轮、惰轮的间隙都预留了足够的安全距离,不会出现运转过程中的干涉问题,带轮的端面设置有定位标记刻线,装配时可直接与缸盖、缸体上的正时标记对齐,大幅降低装配过程中的相位调整难度,减少人工装配的误差概率。在实际应用场景中,这类带轮除了适配V6发动机的正时传动系统,也可根据齿形参数匹配其他需要同步传动的工业设备,比如自动化生产线的同步输送机构、纺织机械的主轴传动单元、印刷设备的辊筒同步驱动结构,只要传动扭矩、中心距、带型参数匹配,都可以通过调整安装孔尺寸实现通用化适配。

  设计过程中优先考虑了部件的互换性,所有形位公差、尺寸参数都参照通用同步带轮的行业标准设定,不需要单独定制配套的传动带或者安装紧固件,后期维护更换时可以直接采购标准件完成替换,降低设备的全生命周期维护成本。针对正时传动系统长期处于高温、油雾环境的工况,带轮的材质选型预留了足够的调整空间,既可以采用45号钢调质后表面发黑处理满足普通民用车型的使用需求,也可以采用铝合金硬质阳极氧化处理满足轻量化、高转速的性能要求,还可以采用粉末冶金工艺实现批量低成本生产,适配不同定位的产品需求。带轮的齿面粗糙度经过严格控制,既不会因为粗糙度过高加速同步带的磨损,也不会因为表面过于光滑导致啮合过程中出现打滑,平衡了传动效率与部件使用寿命的关系。在结构校核阶段,通过有限元分析对带轮在最大扭矩输出工况下的应力分布、形变位移做了完整仿真,确认最大应力位置出现在齿根与辐板的过渡区域,数值远低于所选材质的屈服强度,最大径向形变也控制在同步带啮合允许的公差范围内,不会出现高转速下带轮形变导致的跳齿、脱带问题。
