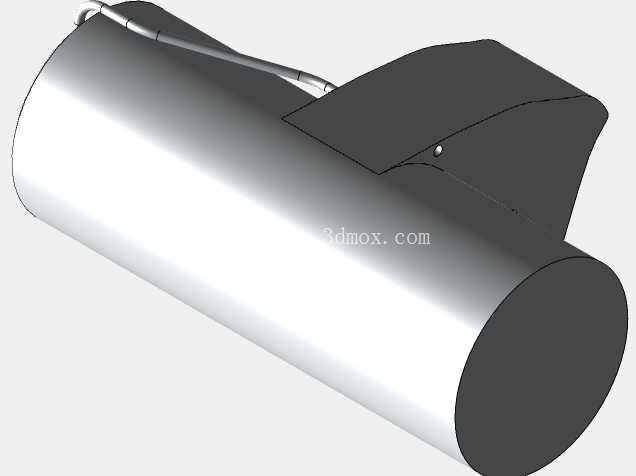

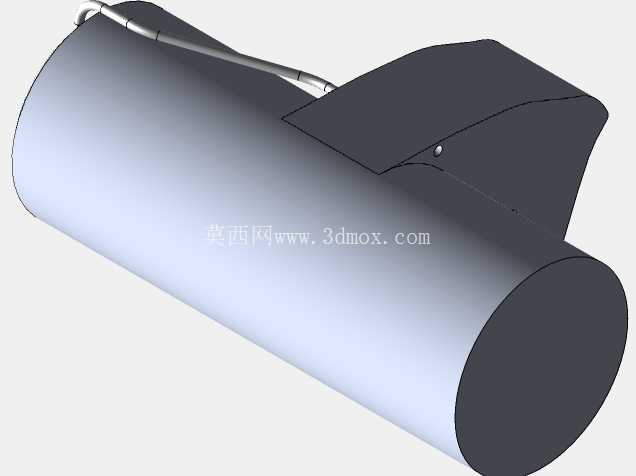

在纯电乘用车辆的动力系统开发环节,后驱单元作为整车动力输出的核心执行部件,其结构合理性直接决定了后轮的动力传递效率、运行稳定性以及持续高负载工况下的可靠性,这套简化结构的后驱单元,正是面向热性能仿真、动力系统匹配验证场景搭建的参考结构,能为前期方案论证阶段的结构校核提供具象的三维参考。从实际装车场景来看,这类后驱单元通常布置于车辆后轴中部位置,通过悬置结构与后副车架连接,输入端承接电机输出的扭矩,经内部减速机构增扭后传递至两侧半轴,最终驱动后轮实现车辆行进,区别于前驱结构,后驱布置能让车辆在急加速时获得更好的轴荷转移抓地力,也是中高端纯电轿车常用的动力布局形式。
这套模型还原的带冷却液冷却套的结构,是针对后驱单元持续高功率输出时的散热需求设计的,电机在大扭矩输出过程中会产生大量热量,若热量无法及时导出,会造成永磁体退磁、绕组绝缘性能下降等问题,冷却套采用包裹式结构贴合电机壳体外壁,内部设计有流道引导冷却液循环流动,能将电机运行产生的热量持续带出至整车热管理回路,保证动力单元始终处于合理的工作温度区间。从设计思路层面来看,这套简化模型没有还原内部绕组、行星齿轮组等精细结构,而是保留了核心的外形轮廓、冷却套管路走向、安装接口的位置关系,主要服务于热仿真、CFD流场分析以及整车总布置阶段的空间校核工作——在项目开发前期,工程师不需要过于精细的内部结构,只需要明确部件的安装边界、外部接口位置、冷却管路的走向空间,就能完成副车架匹配、悬置点布置、周边线束与管路的避让设计,这类简化模型能大幅降低前期方案阶段的计算机资源占用,提升仿真运算的效率。
在安装边界方面,模型还原的驱动单元主体为圆柱状电机本体,侧部延伸出的结构为减速机构与差速器集成端,冷却管路从壳体上部引出,沿着电机轴向布置,在做总布置校核时需要注意,圆柱主体的径向尺寸决定了后副车架的中部开档尺寸,侧部突出的减速机构端需要预留出半轴连接的法兰空间,上部的冷却管路需要和车身底板预留至少15mm的安全间隙,避免车辆行驶过程中振动造成管路与底板磕碰,同时驱动单元的三个悬置安装点分别布置在电机前端、减速机构侧部以及电机尾端,三个点的相对位置精度直接影响装配后的受力均匀性,建模时已经将这些安装点的位置坐标做了还原,能直接用于悬置支架的初步设计参考。从功能特性上看,这套结构集成了电机本体、减速差速机构、冷却壳体三个核心部分,没有冗余的外部装饰件,完全以功能实现为核心,冷却套的壁厚按照常规铝合金压铸壳体的工艺要求做了还原,既保证了壳体的结构强度,能承受冷却液循环的压力,也不会因为壁厚过大造成整体重量超标,符合纯电车辆轻量化的设计要求。在实际工程应用中,这类简化模型还可以用于整车碰撞仿真的部件建模,通过赋予模型等效的质量参数、材料属性,就能模拟碰撞过程中动力单元对后舱结构的冲击影响,不需要精细结构就能获得足够准确的仿真结果,大幅缩短整车开发的周期。
很多初入行业的结构工程师在做动力系统匹配时,容易忽略冷却管路的布置空间,往往只关注主体结构的安装位置,等到后期做详细设计时才发现管路和周边部件发生干涉,需要反复调整结构,这套模型特意保留了冷却管路的完整走向,就是为了提醒设计人员在前期布置阶段就要把附属管路的空间需求考虑进去,减少后期设计变更的成本。另外,驱动单元的圆柱主体与侧部减速机构的连接位置做了圆角过渡处理,这部分结构不仅是为了外形流畅,更重要的是降低应力集中,在车辆承受冲击载荷时,过渡圆角能分散应力,避免连接位置出现壳体开裂的问题,建模时对这部分圆角的还原,也能让后续的结构强度仿真获得更贴近实际的计算结果。
