汽车驱动桥差速传动机构三维结构

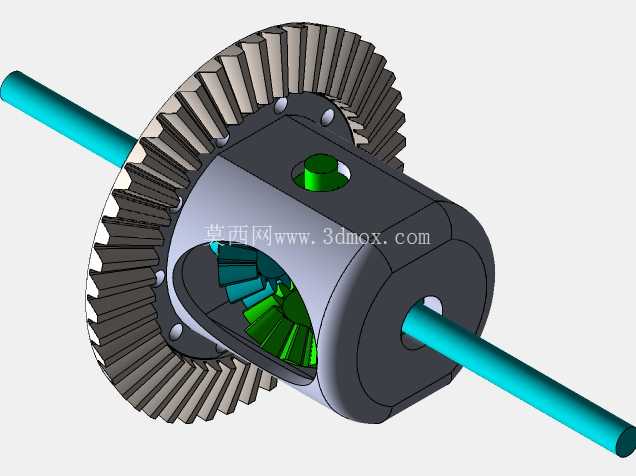

　　在整车传动系统的布局中，差速机构是连接主减速器从动轮与两侧驱动半轴的核心部件，主要解决车辆转弯、颠簸路面行驶时两侧驱动轮转速不一致的问题，避免轮胎拖滑磨损，同时保证动力能够稳定传递到两侧车轮。这套差速结构采用对称式锥齿轮布局，核心包含差速器壳体、主减速从动锥齿轮、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及贯通式半轴结构。从实际装车场景来看，这类差速器多应用于前置后驱或者四驱车型的前后驱动桥中，差速器壳体通过轴承安装在驱动桥的桥壳内部，主减速从动锥齿轮通过螺栓紧固在差速壳的法兰端面上，与主减速器主动锥齿轮啮合，承接变速箱传递来的扭矩，经过主减速增扭之后，动力通过差速壳传递到十字行星轴，再由行星齿轮分流给两侧的半轴齿轮，最终通过半轴传递到轮毂驱动车轮。

　　设计过程中首先要保证两侧半轴齿轮的安装同轴度，差速壳两端的半轴过孔采用同轴镗削加工，孔径与半轴的配合间隙控制在合理范围，既保证半轴能够顺畅滑动，又避免径向窜动带来的传动冲击。行星齿轮轴的安装孔在差速壳内部呈十字交叉分布，孔位的位置度公差直接影响行星齿轮的啮合间隙，设计时需要预留0.1-0.3mm的齿侧间隙，保证齿轮在传动过程中不会出现卡滞，同时能够在温差变化、受力变形时仍保持正常啮合。主减速从动锥齿轮采用盆齿结构，齿面为螺旋锥齿形，相比直齿锥齿轮啮合重合度更高，传动噪音更小，能够承受更大的冲击载荷，齿轮与差速壳的连接采用周向均布的螺栓孔设计，安装时需要按照对角顺序拧紧螺栓，保证连接面的压紧力均匀，避免齿轮运转时出现偏摆。

　　两侧的半轴采用等直径光轴设计，轴端通过花键与半轴齿轮内孔配合，花键配合采用变位设计，保证花键齿的接触强度，同时半轴伸出差速壳的部分需要匹配桥壳内的油封安装位，设计时要预留油封的轴向安装空间，避免半轴运转时与油封发生干涉。从安装边界来看，差速器整体的径向最大尺寸为从动锥齿轮的齿顶圆直径，设计时需要保证齿顶圆与桥壳内壁之间留有足够的间隙，避免车辆颠簸时桥壳变形剐蹭齿轮；轴向尺寸需要匹配两侧轴承的安装跨距，保证轴承的支撑刚度，避免差速器在大扭矩输出时出现挠曲变形。行星齿轮背部与差速壳内壁之间设计有球面垫片，半轴齿轮背部与差速壳之间也配有平垫片，这些垫片一方面起到减磨作用，另一方面可以通过调整垫片厚度来调整齿轮的啮合间隙，在长期使用磨损后也可以通过更换垫片恢复间隙，延长差速器的整体使用寿命。差速壳上设计有润滑油道开孔，车辆行驶时桥壳内的齿轮油可以通过开孔进入差速器内部，对行星齿轮、半轴齿轮以及各个配合垫片进行润滑和散热，避免高速重载工况下出现齿轮烧蚀、垫片过度磨损的问题。

　　在实际功能实现上，当车辆直线行驶时，两侧驱动轮受到的行驶阻力基本一致，此时行星齿轮跟随差速壳一同公转，不会发生自转，两侧半轴齿轮转速相同，动力等比例分配到两侧车轮；当车辆转弯时，内侧车轮行驶距离更短，受到的阻力更大，此时行星齿轮在跟随公转的同时会绕十字轴发生自转，吸收两侧半轴的转速差，外侧车轮转速高于内侧车轮，保证车辆能够顺畅转弯，不会出现轮胎滑磨。在非铺装路面行驶时，单侧车轮出现打滑的情况下，普通开式差速器会将动力全部传递到打滑侧车轮，不过这套基础差速结构可以通过加装差速锁或者摩擦片式限滑结构升级，满足不同车型的越野或者性能需求。建模过程中需要重点保证各个锥齿轮的齿形参数匹配，包括模数、压力角、螺旋角、分度圆直径等参数完全一致，否则装配后会出现啮合干涉、传动卡滞的问题；差速壳的内部型腔需要完全容纳行星齿轮和半轴齿轮的运动包络，避免齿轮运转时与壳体内壁发生碰撞；各个连接螺栓的孔位需要与主减速齿轮、轴承座的安装孔位完全对应，保证装配时的互换性。这套结构的整体布局紧凑，在有限的桥壳安装空间内实现了扭矩传递、转速差补偿的核心功能，所有零部件的结构设计都兼顾了强度要求和装配工艺性，适合量产车型的驱动桥配套使用，也可以作为传动结构教学、改装车型传动系统设计的参考结构。
