气动千斤顶活塞杆组件结构设计

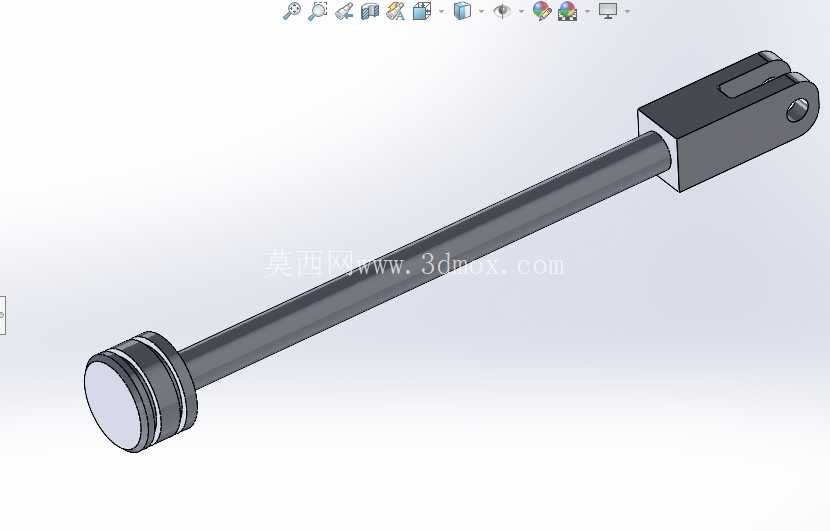

　　在起重维修、车辆维保、重型构件顶升对位的作业场景里，气动千斤顶的核心传力部件就是这套活塞杆组件，它直接承担着顶升载荷的传递、活塞往复运动的导向、缸体内部腔室的动密封配合功能，是决定千斤顶顶升稳定性、载荷承载上限、往复动作寿命的关键结构件。从结构设计逻辑来看，这套活塞杆采用了长杆类一体化布局，一端为活塞安装端，设计了多道环形密封槽位，可适配组合式密封圈、导向环、耐磨环的安装，密封槽的槽宽、槽深公差严格匹配气动液压系统的动密封标准，既保证活塞在缸筒内往复运动时不会出现腔室窜气泄压的问题，又能避免密封圈过度磨损导致的使用寿命缩短；杆身采用等直径光轴设计，表面粗糙度要求控制在适合动配合的区间，既降低往复运动时与缸盖导向套的摩擦阻力，又能保证长期受力下的直线度，避免顶升过程中出现杆身偏载、卡滞的问题。

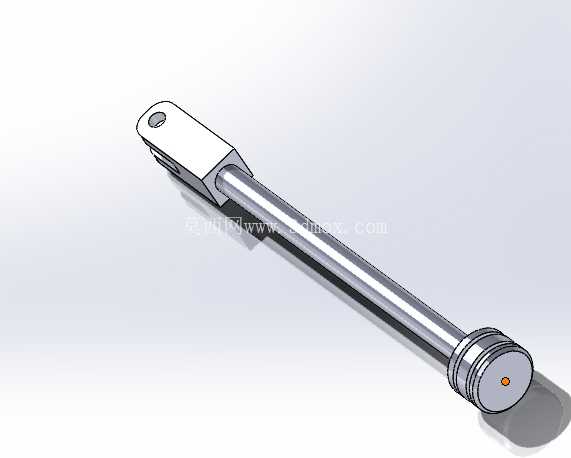

　　另一端为负载连接端，采用了叉形耳座结构，耳座上设计有同轴的销孔，用于和顶升负载端的连接座通过圆柱销实现铰接，这种铰接结构可以自动补偿顶升过程中微小的角度偏差，避免杆身承受额外的弯曲载荷，耳座与杆身的连接部位做了加大过渡圆角处理，分散应力集中点，避免长期交变载荷下出现连接部位断裂的问题。从安装边界来看，活塞端的外径尺寸严格匹配对应规格千斤顶缸筒的内径，安装后活塞与缸筒内壁保留合理的配合间隙，既不会因为间隙过大导致导向精度不足，也不会因为间隙过小在热胀状态下出现卡滞；杆身的长度尺寸对应千斤顶的最大顶升行程，完全收回状态下活塞端不会触碰缸底，完全伸出状态下杆身与导向套的配合长度仍满足导向稳定性要求，不会出现伸出行程末端杆身晃动的问题；连接端耳座的销孔直径、耳座开档尺寸匹配通用的千斤顶顶头连接尺寸，可直接替换同规格设备上的损坏活塞杆组件，不需要额外做连接部位的改装。

　　在实际使用场景中，这套活塞杆组件需要承受数千到数万牛的轴向顶升载荷，同时在气动驱动下完成高频次的往复伸缩动作，因此设计时在杆身材质选型上倾向于高强度中碳钢，表面做硬化处理提升耐磨性能，活塞端的密封槽边缘做了倒角去毛刺处理，避免安装密封圈时割伤密封件导致泄压；连接端的销孔做了铰削加工，保证与连接销的配合精度，减少铰接部位的旷量，避免顶升作业时出现负载晃动的安全隐患。

　　不同于普通的液压油缸活塞杆，气动千斤顶的活塞杆动作速度更快，瞬时冲击载荷更大，因此在结构强度校核时，重点对杆身的压杆稳定性做了验算，保证在最大伸出长度、额定载荷下杆身不会出现失稳弯曲的问题；同时对耳座与杆身的连接焊缝（或一体成型的过渡部位）做了应力仿真，确保在偏载10%的工况下，应力值仍低于材料的许用应力，满足重载作业的安全要求。在三维建模过程中，所有配合尺寸都按照实际加工公差做了参数化设置，密封槽、销孔、过渡圆角这些细节结构都完整还原，没有做简化处理，既可以用于设备维修时的配件加工出图，也可以用于千斤顶整机装配仿真、运动干涉检查，帮助设计人员验证整套顶升机构的动作逻辑，排查伸缩过程中是否存在结构干涉、行程不足的问题。
