流体管路用可视流量指示结构设计

　　在工业流体输送系统的日常运维与工况监控环节，管路内介质的流动状态是判断系统运行是否正常的核心指标之一，不少现场场景受限于管路封闭性，运维人员无法直接观测内部介质是否流动、流速是否处于合理区间，这类可视流量指示结构就是为解决该痛点设计的直读式监测部件，无需外接供电与信号传输线路，依靠流体自身动能驱动内部指示件动作，可直接通过透明观察段判断流体状态，在冷却水循环系统、小型化工药剂输送管路、实验室流体试验台、中小型液压站回油管路、净水处理管路等场景都有广泛应用，尤其适合需要快速排查管路堵点、确认介质流向、直观判断泵阀是否正常工作的现场工况，相比电子式流量开关，这类纯机械式可视结构没有电气触点老化、信号干扰的问题，对安装空间的要求更低，也不需要额外布置信号线路，在中小管径的流体回路中实用性很强。

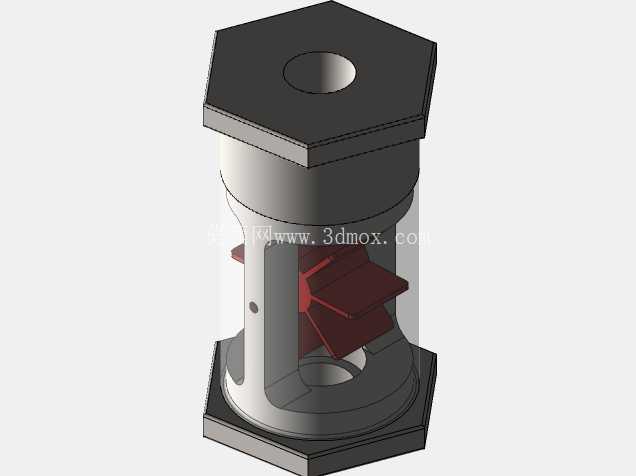

　　从结构功能来看，该指示结构两端采用外六角接头形式，和常规管路接头的安装适配性一致，两端接口为同轴内流道设计，流体从一端进入腔体后，会冲击腔体内的叶轮式指示件，当流体达到一定流速时，红色的叶轮会随流体转动，外部的透明筒体可以清晰看到内部叶轮的转动状态，以此判断流体是否正常流动，叶轮采用醒目的红色配色，就是为了在透明腔体内提升辨识度，运维人员隔着数米距离就能快速识别状态，不需要凑近仔细观察。透明筒体和两端金属接头的配合面需要保证同轴度，避免装配后出现流道偏斜、叶轮卡滞的问题，两端金属接头的六角尺寸和常规同通径管路接头一致，安装时可以直接用标准开口扳手或套筒操作，不需要定制专用工装。

　　设计过程中首先要保证流道的通径匹配，两端接口的通径和对应连接管路的通径保持一致，避免在指示部件位置出现通径突变造成额外的流阻损失，内部叶轮的安装位置要避开流道的中心稳流区？不对，应该是让叶轮处于流道的主流束冲击范围内，同时叶轮的转动轴要和流道轴线保持平行，保证流体冲击时叶轮受力均匀，不会出现偏磨卡滞的问题。透明筒体的材质需要兼顾透明度和耐压能力，同时要适配输送介质的腐蚀特性，常规水基介质可以采用透明工程塑料，有一定腐蚀或温度要求的场景可以更换为钢化玻璃材质，两端金属接头和透明筒体之间的密封槽尺寸要匹配对应密封圈的线径，保证装配后密封可靠，不会出现介质渗漏的问题。

　　安装边界方面，该部件整体为同轴对称结构，两端六角接头的对边尺寸决定了安装时需要预留的扳手操作空间，整体长度方向的尺寸要在管路布置时提前预留，因为中间带有透明观察段，安装位置要避开有重物磕碰、高温烘烤的区域，防止透明筒体破损，同时要保证观察侧朝向人员巡检的通道方向，避免安装后观察面被其他管路或结构件遮挡。该结构没有设置电气部件，所以不需要考虑接线空间，也没有防爆防护的额外要求，只要管路内介质压力、温度在部件的额定工作范围内，就可以直接串接在管路中使用，安装时注意流向和部件标识一致，避免反向安装导致叶轮无法正常动作。另外，该结构的内部流道没有设置复杂的阻尼结构，流阻损失很小，不会对整个流体系统的压力特性造成明显影响，适合在对管路压损有严格要求的回路中使用，叶轮的转动阻尼经过匹配设计，在很低的流速下就可以启动转动，能够灵敏捕捉管路内的微小流动，避免出现小流量时无法指示的问题。
