驱动器供电型电气控制柜结构设计

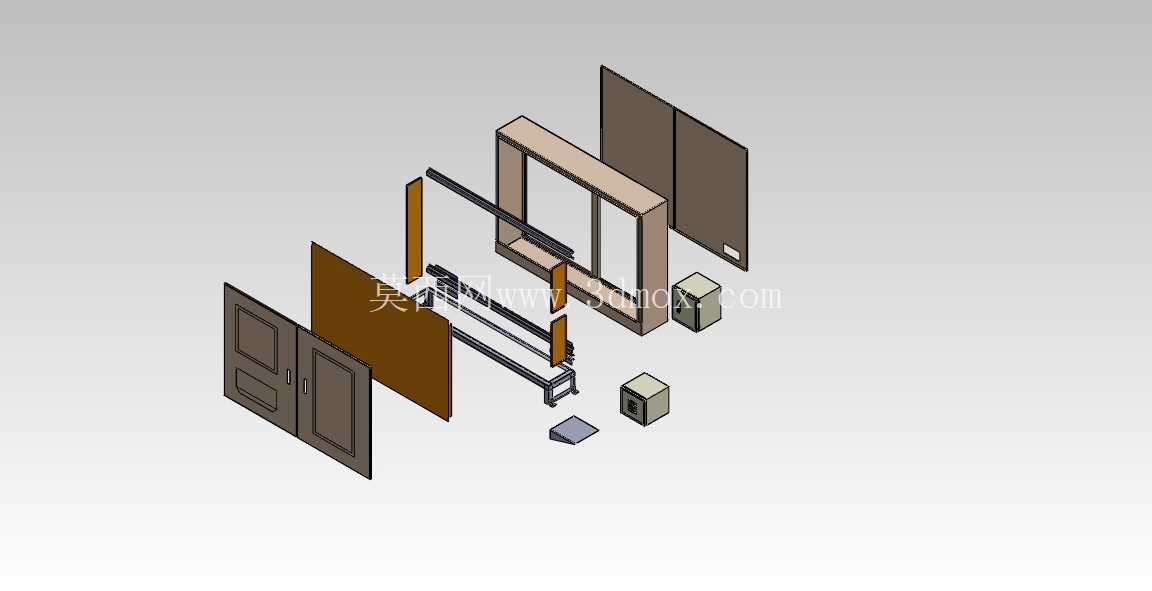

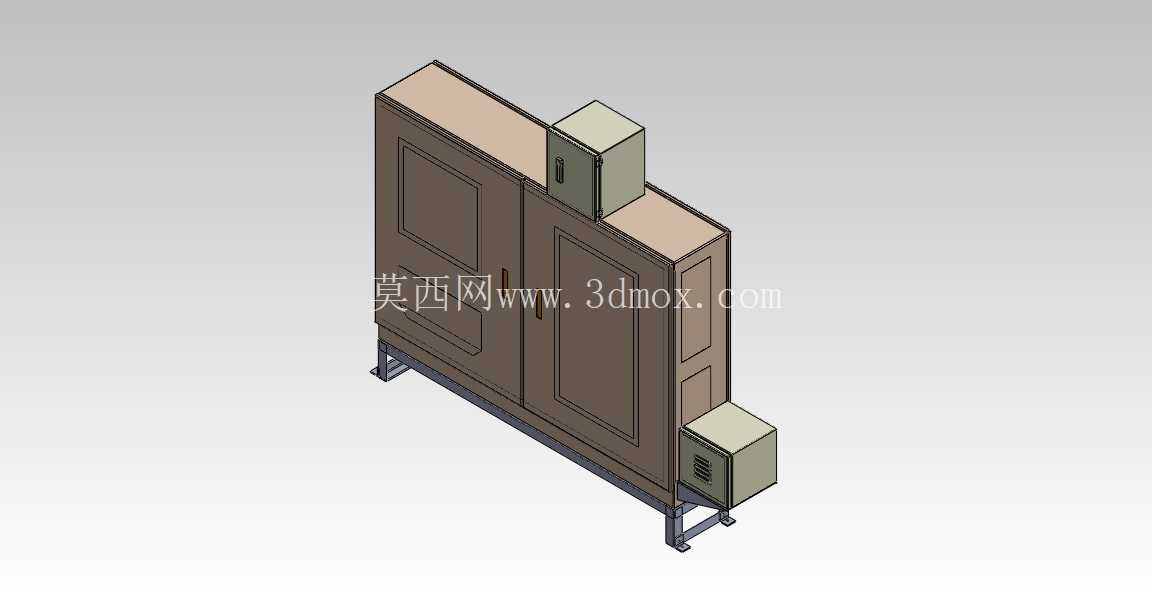

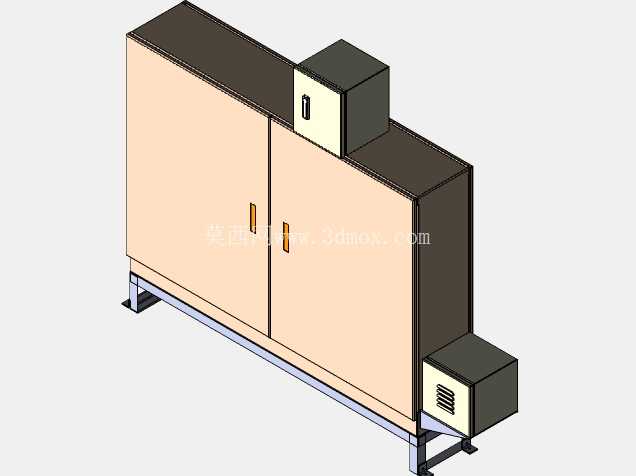

　　这套电控柜体结构主要面向工业产线中多驱动器协同作业的供电控制场景，常见于自动化装配线、物流分拣线、非标专机的动力配电环节，核心作用是为多台伺服、步进驱动器提供稳定的动力输入分配，同时集成回路保护、状态指示、分断控制的功能，避免驱动单元供电紊乱引发的设备停机风险。从结构拆分来看，整套柜体采用分体式钣金装配逻辑，外框使用标准冷轧钢板折弯成型，门框做了双层折边处理，既提升门板的抗形变能力，也能在闭合时形成贴合的密封缝隙，减少车间内金属粉尘、切削液雾进入柜体内部的概率。门板区域预留了观察窗安装位，可嵌入亚克力或钢化玻璃面板，无需开门就能观察内部断路器、接触器的工作状态，日常巡检时不用反复拆装柜门，提升运维效率。

　　内部安装梁采用可调节式导轨设计，驱动器、端子排、熔断器等元器件的安装位置可以根据实际选型的尺寸灵活调整，不用在柜体底板反复打孔，适配不同功率等级驱动器的排布需求，尤其是多轴驱动场景下，强弱电回路可以通过安装梁的分层排布实现物理隔离，减少强电动力线对弱电控制信号的电磁干扰。柜体侧面预留了进出线格兰头的安装孔位，孔位排布按照上进下出的布线逻辑设计，动力线从柜体上部引入后直接连接主进线断路器，控制线从下部出线孔连接到现场驱动设备，布线时可以顺着柜体内部的理线架排布，避免线路交叉缠绕，后期排查线路故障时能快速梳理走向。

　　设计过程中优先考虑了安装边界的适配性，柜体整体的安装孔位按照标准电控柜安装规范设置，底部预留了落地安装的地脚固定孔，也可以搭配壁挂支架实现墙面安装，能适配车间不同的安装空间条件，不管是独立落地放置在设备旁，还是嵌入设备机架内部都能满足尺寸要求。柜门和柜体框架之间预留了接地端子的安装位，所有金属结构件之间都能通过接地导线形成等电位连接，避免柜体漏电引发的安全隐患。门板上的操作元件安装位按照人机操作的高度逻辑排布，急停按钮、电源开关、状态指示灯都设置在人手容易触及的高度区间，日常操作时不用弯腰或者抬手过高，符合工业设备人机工程的设计要求。

　　柜体内部的元器件安装空间做了冗余设计，除了放置驱动器供电相关的配电元件外，还预留了小型PLC、开关电源的安装位置，后期如果需要增加简单的逻辑控制功能，不用更换柜体就能直接加装元件，减少设备升级的改造成本。整套结构的钣金件之间采用螺栓连接加定位销的装配方式，运输过程中可以拆分成平板件打包，减少运输体积，现场装配时通过定位销快速对齐孔位，不用反复调整钣金件的配合间隙，普通的装配电工就能完成整柜的组装，不需要专业的钣金校正工具。在散热设计上，柜体顶部预留了轴流风机的安装位，底部对应位置设置了通风过滤网组，当柜内驱动器长时间工作产生热量时，可以通过上下形成的空气对流把热量带出柜外，避免柜内温度过高导致驱动器过热报警，通风网组采用可拆卸式设计，后期清理积尘时直接拆下滤网清洗即可，不用拆开整个柜体。柜门和柜体的接触位置粘贴了导电泡棉密封条，既可以提升防护等级，也能保证柜门和柜体之间的电气连续性，减少电磁泄漏对周边敏感传感设备的干扰。
