壁挂式带供应锁NEMA3R户外防护箱体

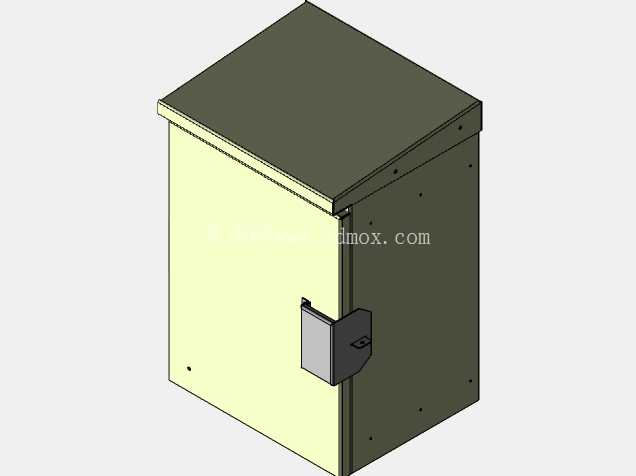

　　在户外低压配电、临时供电接驳、小型户外设备供电站点这类场景里，防护等级适配户外露天环境的壁挂式箱体一直是选型里的高频需求，NEMA 3R对应的防护要求本身就覆盖了防雨、防溅、防外部落尘侵入以及一定程度的防外物撞击，这类箱体不需要额外搭建防雨棚就能直接在建筑外墙、户外设备支架、厂区围墙点位安装，能大幅减少现场施工的配套成本。这款壁挂式箱体的设计首先围绕户外安装的实际工况做了结构适配，顶部采用带倾斜角度的坡顶结构，不是常规的平顶设计，降雨时落在顶面的雨水会顺着坡向直接流向箱体后侧与两侧，不会在顶面形成积水层，避免长期积水带来的密封胶条老化渗漏问题，坡顶的边缘做了外翻的小折边，雨水下落时不会顺着箱体外壁流到门板和箱体的密封接缝位置，从结构上降低了渗水概率。

　　箱体的门板和主体的密封配合面做了内凹式的止口设计，配套的密封胶条嵌在止口的预留槽内，门板闭合后胶条会被均匀压缩，不会因为长期户外使用出现胶条移位、局部密封失效的问题，哪怕是遇到斜向的降雨或者高压水枪冲洗外侧，也不会有水汽渗入箱体内部。门板上配置的供应锁是专门针对户外公用场景设计的，锁体本身做了防腐镀层处理，锁舌的行程经过适配，闭合后能把门板均匀拉紧在箱体止口上，不会出现局部锁合不严的缝隙，同时锁具的安装位置做了下沉式的凹槽设计，锁具外表面和门板外表面基本齐平，不会突出在外形成积水积灰的死角，也能避免外力磕碰直接损坏锁具。从安装边界来看，这款箱体采用壁挂式安装结构，箱体背部预留了对应壁挂支架的安装孔位，孔位做了沉台设计，安装螺栓拧入后螺栓头不会突出在箱体背部，保证箱体背部能和安装墙面或者支架面完全贴合，不会因为螺栓突出导致箱体安装后出现倾斜、受力不均的问题。箱体的内部预留了通用的安装导轨固定位，不管是安装小型断路器、接线端子排还是小型的配电控制模块，都可以直接用标准导轨固定，不需要额外在箱体内壁打孔，减少现场加工的工作量。

　　箱体的门板开合角度做了限位设计，最大开合角度能到120度，完全打开后不会因为自重自行闭合，方便现场接线、检修操作，门板和箱体之间的连接合页采用隐藏式内装结构，从箱体外部看不到合页的固定螺丝，既避免了户外环境下合页螺丝锈蚀导致的开合不畅，也能防止人为从外部拆卸合页打开箱体，提升了户外使用的安全性。箱体的外壳板材厚度经过核算，在满足整体结构强度的前提下不会过度增加自重，单人就能完成壁挂安装的对位操作，板材表面的涂装采用户外型粉末涂层，耐紫外线老化能力适配长期露天使用的需求，不会因为两三年的日晒就出现涂层粉化、脱落、箱体锈蚀的问题。

　　在设计过程中还考虑了低温环境下的使用适配，密封胶条选用的是耐低温的橡胶材质，在零下三十度的环境下也不会失去弹性，依然能保证密封性能，不会因为低温胶条变硬出现密封缝隙。箱体的底部预留了线缆进出的敲落孔位，孔位的位置避开了壁挂安装的受力区域，现场接线时可以根据实际进线方向敲落对应的孔位，安装防水格兰头就能完成线缆的密封固定，不需要额外在箱体底部开孔。和同类型的常规户外箱体相比，这款带供应锁的NEMA 3R箱体没有多余的冗余结构，所有结构设计都围绕户外壁挂使用的实际痛点展开，不管是用于居民小区的户外公共供电点位、厂区户外的设备供电分支、还是户外景观设施的配电控制，都能直接适配安装，不需要做额外的结构修改。建模过程中对所有的配合间隙都做了实际装配的公差预留，比如门板和止口的配合间隙、锁舌和锁扣的对位间隙、合页的转动间隙，都按照实际钣金加工的公差要求做了偏移，不会出现建模里能完美装配、实际加工后出现干涉卡滞的问题，对于做配电设备结构设计、户外箱体选型的从业者来说，这个模型可以直接作为同类型产品设计的参考基准，也可以直接调整尺寸参数衍生出不同容量规格的同系列箱体产品。
