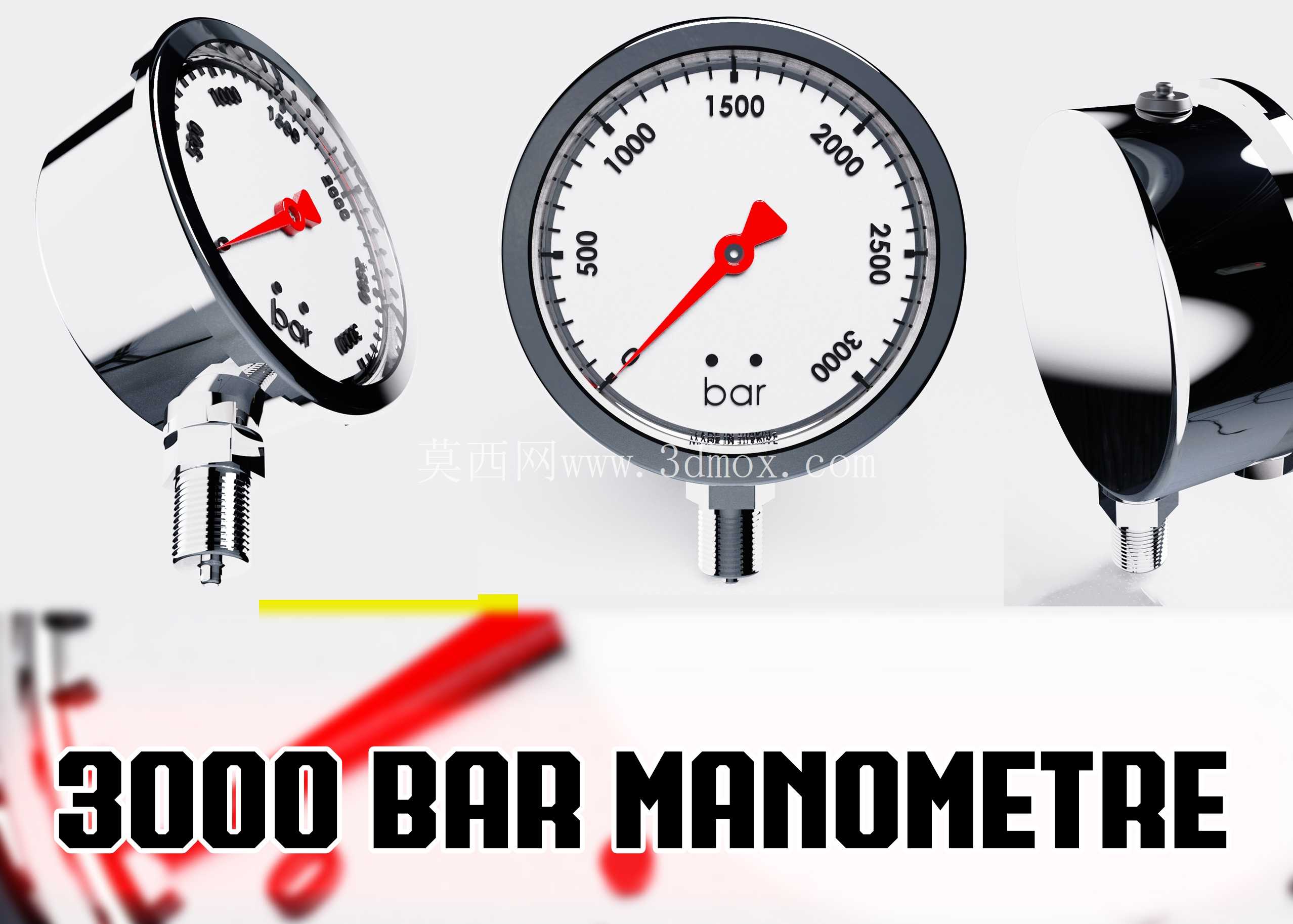

高压量程3000bar径向压力表结构设计

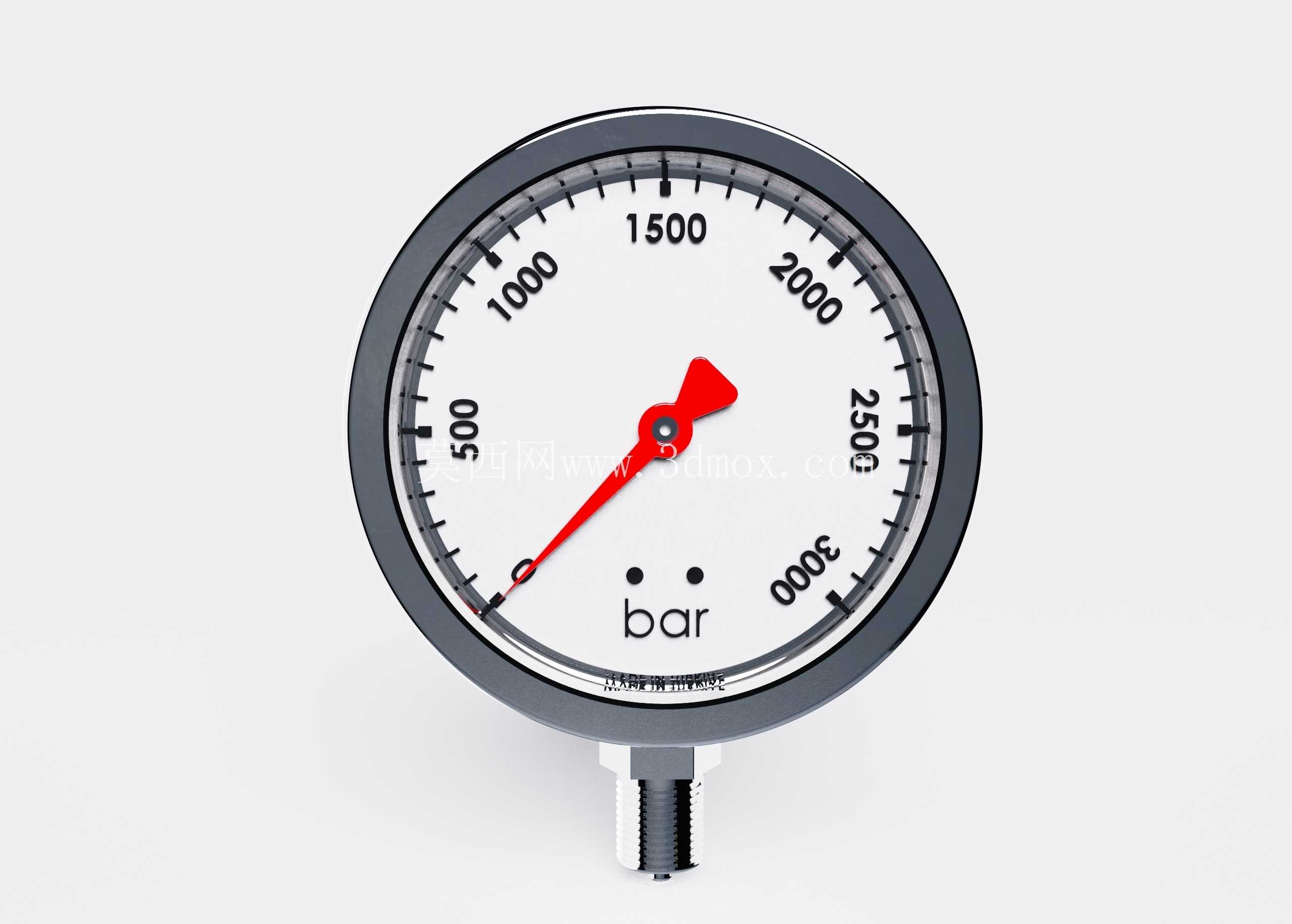

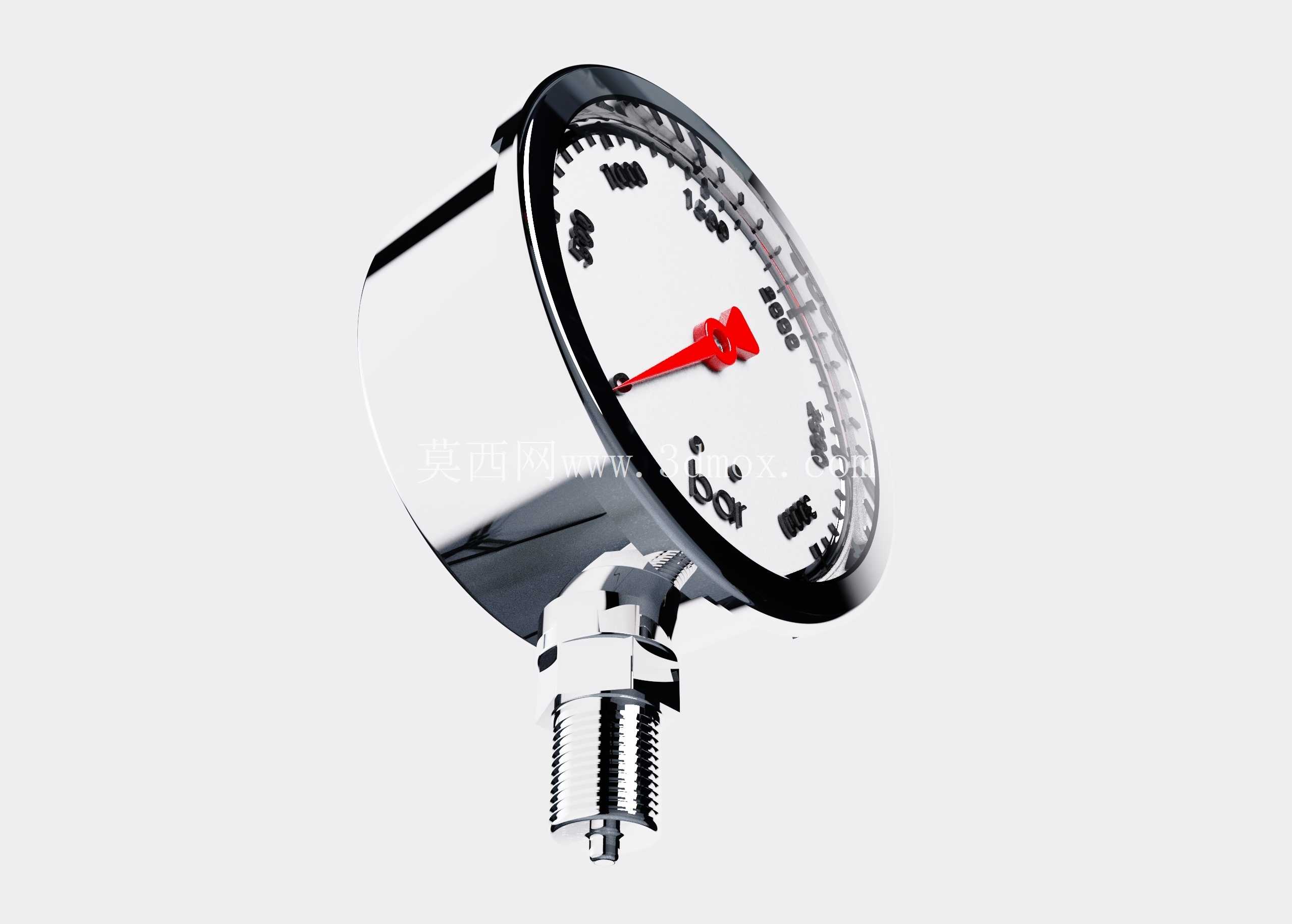

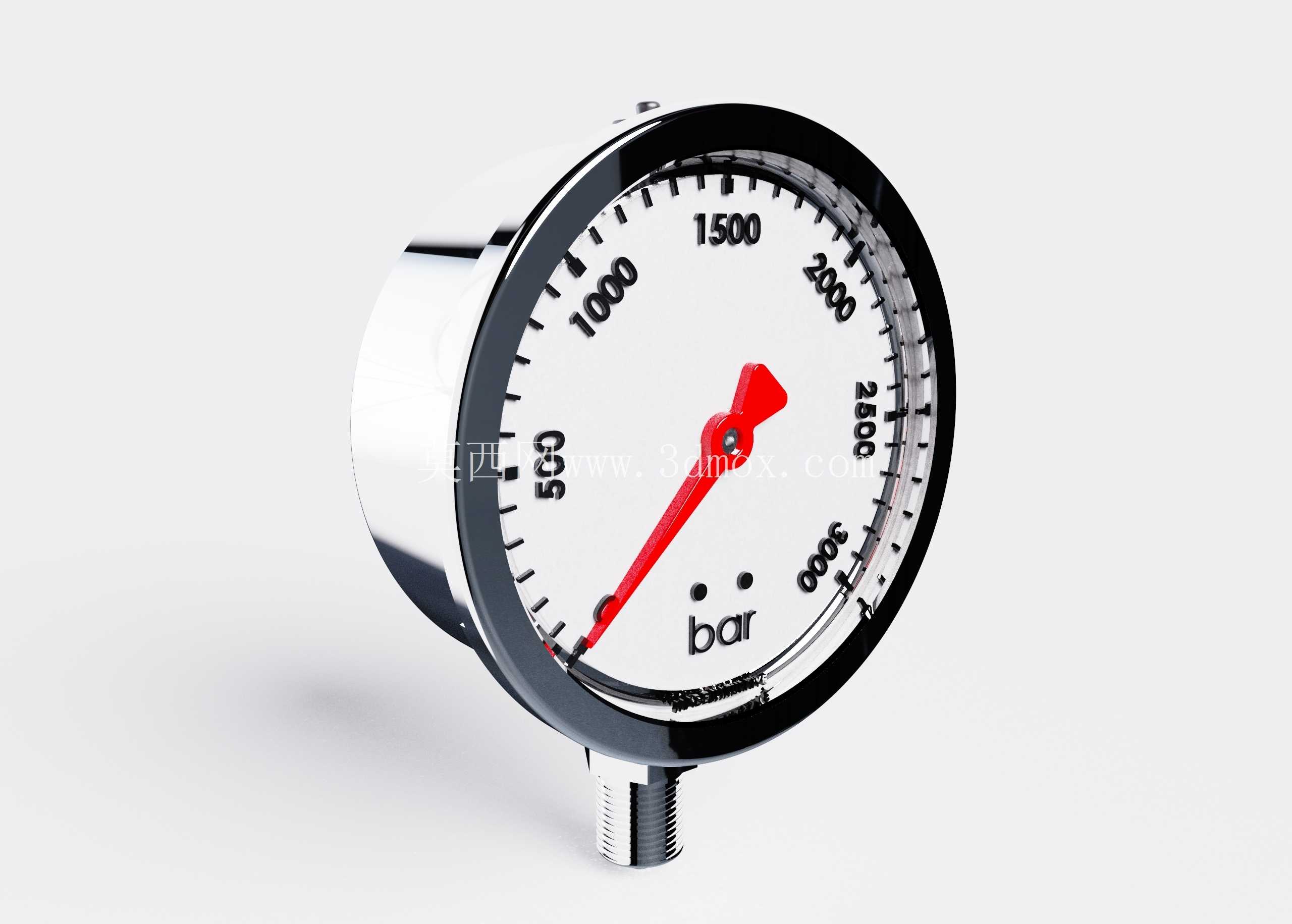

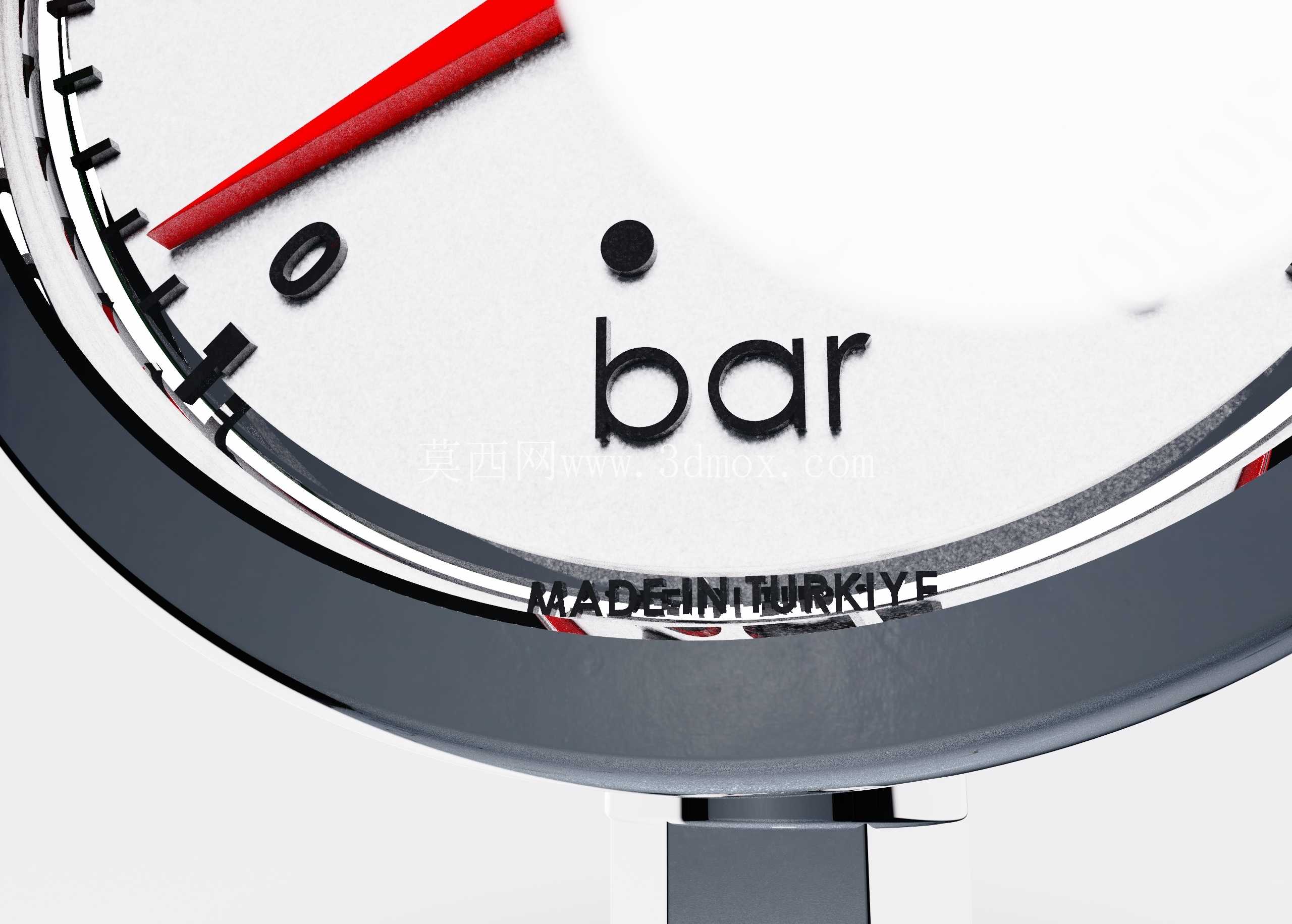

　　在超高压液压系统、水射流切割设备的压力监测环节，压力检测元件的量程冗余、结构可靠性直接决定整套系统的运行安全，这款3000bar量程的压力表，正是针对400MPa级超高压工况开发的直读式检测部件。不同于常规工业压力表1.6级、2.5级的通用精度定位，这款表的测量上限覆盖3000bar，也就是300MPa的压力区间，能够适配水刀设备增压器出口、超高压液压机具输出端、高压容器试验台等场景的压力直读需求，不需要额外搭配压力变送器做数显转换，现场操作人员可以直接通过表盘指针位置读取实时压力值，排查超压风险时不需要外接供电线路，在野外作业、设备检修现场的适配性更强。从结构设计逻辑来看，这款压力表采用径向安装结构，底部的外螺纹接头为标准超高压密封螺纹，安装时直接拧入对应规格的测压接口即可，接头内部的压力传导通道做了缩径处理，既可以减少超高压介质对弹簧管的瞬时冲击，也能避免介质杂质进入表芯造成卡针故障。表盘的刻度标识采用双区间排布，0到1500bar区间刻度间距稍大，1500到3000bar区间刻度做等比例压缩，既保证常用工作压力区间的读数精度，也能覆盖超压峰值的监测需求，红色指针做了加宽处理，表面涂覆高反光涂层，在光线不足的设备舱内也能快速识别指针位置。

　　表壳采用不锈钢一体冲压成型，表蒙为加厚钢化玻璃，边缘做了密封圈压合结构，能够抵御车间内的切削液飞溅、水刀作业时的磨料冲刷，不会因为外部介质侵入造成表盘起雾、内部零件锈蚀。从安装边界来看，这款压力表的接头轴线与表盘平面垂直，安装时需要预留的径向空间以表盘直径为基准，接头伸出长度控制在常规超高压测压接口的适配范围内，不需要额外加装加长接杆，安装后表盘正面朝向操作人员的观测视角，不需要倾斜身体就能完成读数。在实际选型匹配时，需要注意这款表的测压介质适配范围，常规液压油、清水基介质都可以直接使用，如果是强腐蚀性介质则需要搭配隔离膜片使用，避免弹簧管被腐蚀开裂造成泄漏风险。

　　表芯的传动机构做了阻尼设计，在压力存在小幅波动的工况下，指针不会出现频繁抖动的情况，既方便读数，也能减少传动齿轮的磨损，延长仪表的整体使用寿命。不同于电接点压力表需要外接控制线路，这款纯机械结构的压力表不需要供电即可工作，在防爆要求较高的作业场景下，不会产生电火花风险，适配性更强。在三维建模过程中，需要重点还原表盘刻度的比例位置、接头螺纹的牙型参数、表壳的圆弧过渡结构，尤其是弹簧管在满量程压力下的形变位置，要和指针的偏转角度做对应，保证模型的结构还原度能够满足装配干涉检查、设备布局演示的需求。

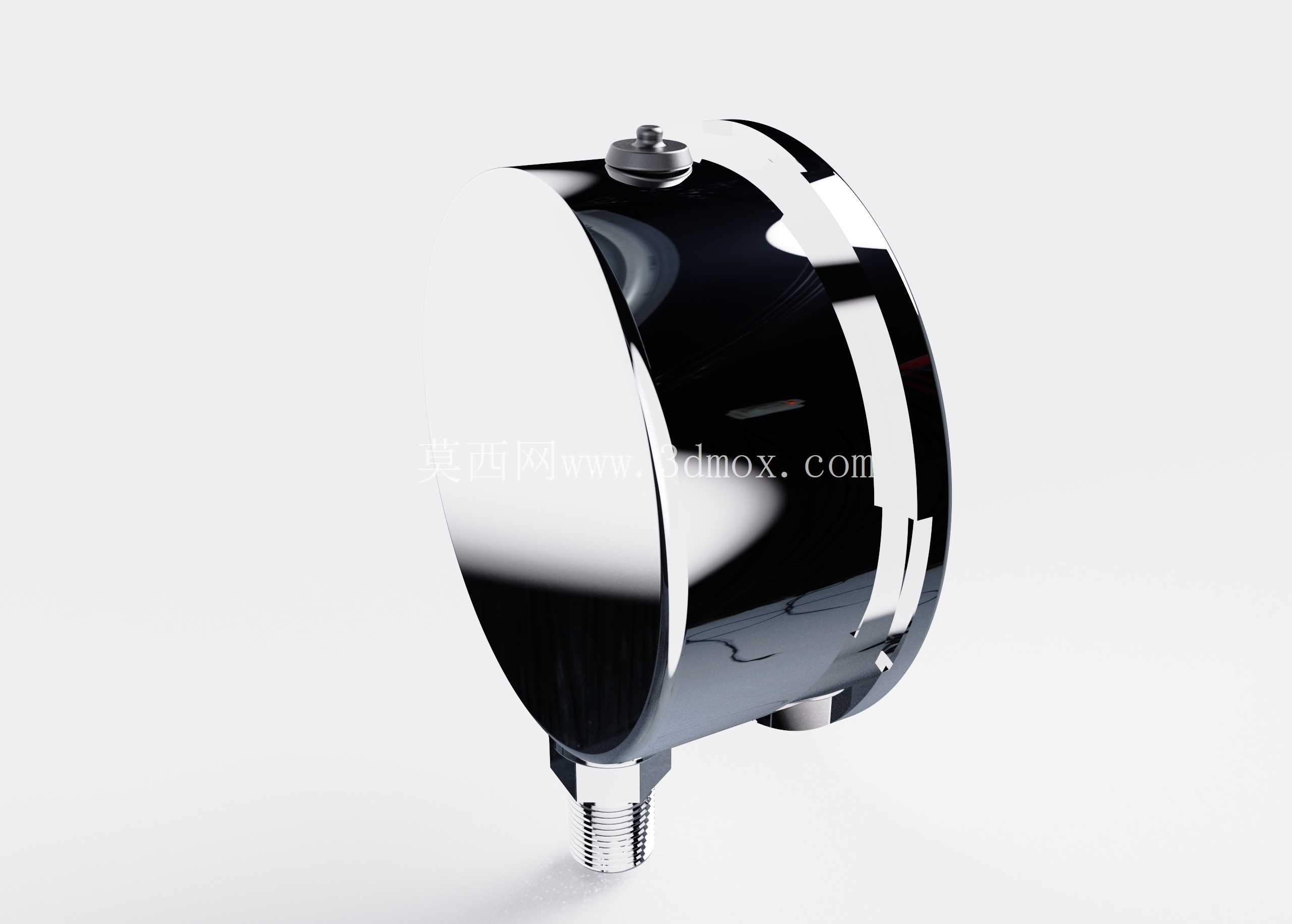

　　很多超高压设备在做布局设计时，容易忽略压力表的安装空间，导致安装后表盘被周边管路遮挡，这款表的结构尺寸紧凑，表盘厚度控制在合理范围内，只要在测压接口位置预留出对应直径的观测空间，就不会出现读数遮挡的问题。另外，表壳后部的泄压塞结构也做了还原，当表内出现意外超压导致弹簧管破裂时，泄压塞会自动弹出释放内部压力，避免表蒙爆裂伤人，这个安全结构在超高压压力表的设计中是必不可少的，建模时不能省略这个细节，否则模型的结构完整性就存在缺失。在水刀设备的应用场景中，这款压力表通常安装在增压器的高压输出端，实时监测输出压力是否稳定在切割工艺要求的区间内，如果压力出现异常下跌，操作人员可以第一时间发现密封件磨损、管路泄漏的问题，避免因为压力不足造成切割面质量不合格。在超高压液压机具的应用中，比如液压螺栓拉伸器、超高压千斤顶的配套使用场景，这款表可以直观显示输出压力，方便操作人员换算输出顶力，避免超压造成螺栓断裂、机具损坏的问题。
