奥托循环发动机配套曲柄传动结构设计

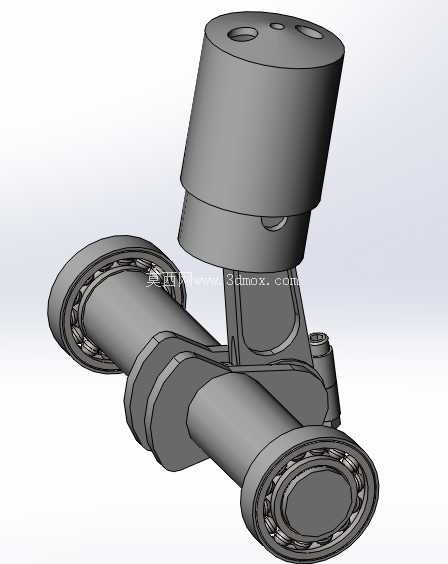

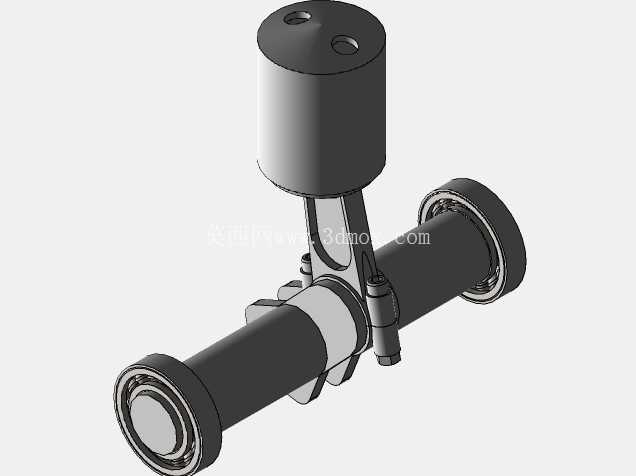

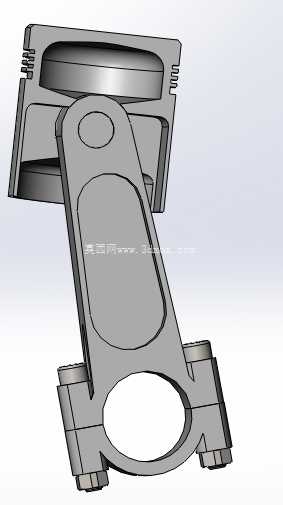

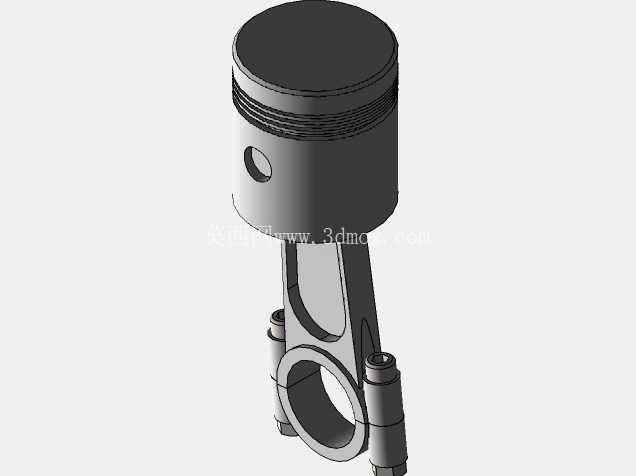

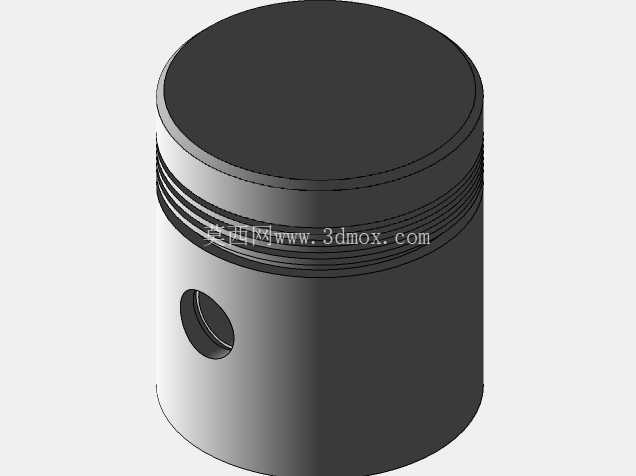

　　这套曲柄传动结构，主要服务于小排量奥托循环往复式内燃机的动力转换环节，日常在通用小型动力设备、便携发电机组、园林机械动力端都能见到同原理结构的应用，核心作用是把活塞往复直线运动的动能，转换为曲轴端的旋转扭矩输出，是内燃机动力输出路径里的核心传动部件。从实际装配场景来看，该结构的安装边界完全匹配单缸奥托循环发动机的缸体下部腔体，曲轴两端的轴承位直接嵌入缸体对应的轴承座孔，不需要额外设计转接支座，上部的连杆连接位直接对接活塞销端，装配时只需要保证轴承位同轴度、连杆轴颈与主轴颈的平行度公差，就能满足运行要求。

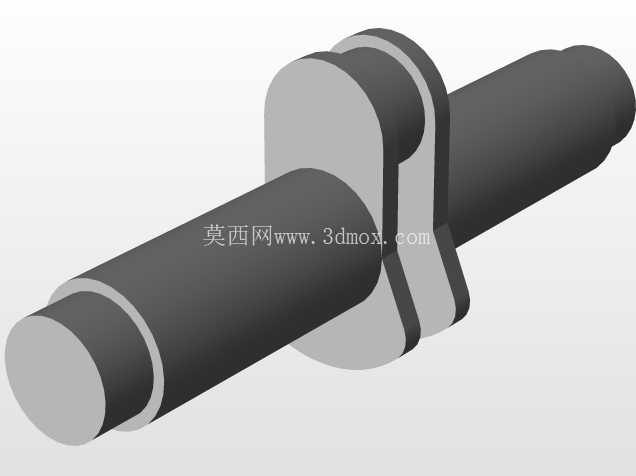

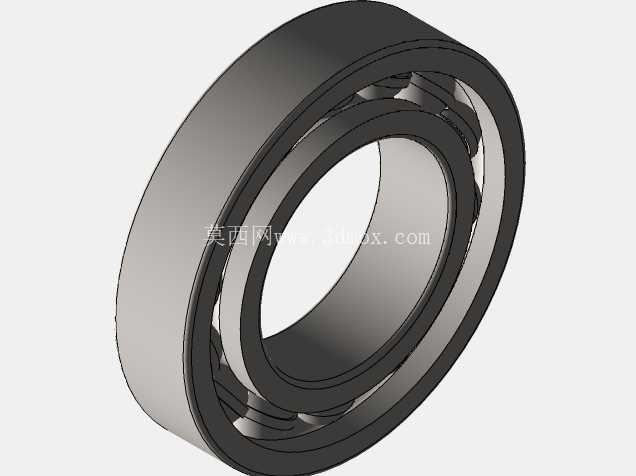

　　设计阶段首先考虑的是往复运动的动平衡问题，曲柄臂的配重块轮廓是经过配重核算的，对应单缸活塞连杆组的往复质量做了偏心配重，能有效降低发动机运行时的一阶振动，避免振动传递到整机机脚带来额外的共振噪音。结构上采用整体式曲柄销与主轴颈的一体式设计，相比分体式曲柄结构，整体加工的结构刚性更强，能承受小缸径发动机高转速运行下的交变冲击载荷，两端的轴承位适配标准深沟球轴承，采购替换成本低，后期维护不需要定制非标轴承。上部的缸体连接段直接对应发动机的气缸下部安装位，连杆与曲柄销的配合面预留了润滑油道的开孔位置，运行时发动机飞溅的润滑油可以通过开孔进入配合间隙，形成油膜降低摩擦损耗。

　　从尺寸边界来看，主轴颈的直径匹配常用小型单缸发动机的轴承座孔径，曲柄臂的回转半径严格对应活塞的设计行程，不会出现活塞运行到上止点时碰撞气门、下止点时碰撞曲轴箱的干涉问题，装配时只需要按照标准扭矩锁紧连杆螺栓，不需要额外调整配合间隙。实际运行过程中，这套结构可以承受发动机做功冲程瞬间的爆发压力传递，曲柄臂的截面采用变厚度设计，在应力集中的轴颈过渡位置做了圆角强化处理，避免长期交变载荷下出现应力断裂的问题，两端轴承位的轴肩尺寸刚好贴合轴承内圈端面，能限制曲轴运行时的轴向窜动量，不需要额外加装轴向限位挡圈。

　　设计时还考虑了加工工艺性，所有轴颈位置都可以通过外圆磨床一次装夹完成精加工，保证各轴段的同轴度要求，曲柄配重块的外形轮廓不需要复杂的五轴加工，普通数控车床配合铣床就能完成全部加工工序，适合小批量量产加工。在实际选型适配时，只需要核对活塞行程、连杆中心距、轴承座孔径三个核心参数，就能直接匹配对应排量的奥托循环发动机，不需要对缸体结构做额外修改，能大幅缩短小型动力设备的研发周期，降低结构设计阶段的重复建模工作量。
