石油天然气管道用金属波纹管补偿结构

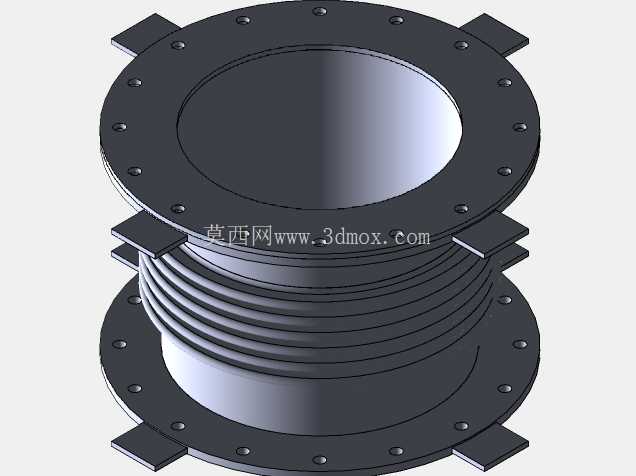

　　在油气长输管线、站场工艺管网的布设过程中，管线受输送介质温度变化、环境温差波动、设备运行振动、地基不均匀沉降等因素影响，会产生轴向、横向或是角向的位移，若位移量得不到有效补偿，管段局部会产生极高的附加应力，轻则造成法兰密封面泄漏，重则拉裂焊口、损伤相连的泵阀设备，金属波纹管就是针对这类工况设计的挠性补偿元件。这款波纹管采用双法兰带安装耳的结构形式，两端法兰沿圆周均匀布置螺栓孔，同时在法兰外缘伸出四个定位安装耳，安装时既可以通过法兰螺栓与相邻管段、设备端口实现密封连接，也可借助安装耳做临时定位固定，降低大口径管件现场吊装对位的难度。

　　中间的波纹段采用多层薄壁金属结构滚压成型，波峰波谷的圆弧过渡经过曲率校核，既保证足够的轴向伸缩量，也能承受一定范围内的横向偏移与角向偏转，避免应力集中在波根位置造成疲劳开裂。设计这类波纹管时，首先要匹配管线的公称通径，确定两端法兰的螺栓孔分布圆直径、螺栓孔数量与孔径，保证与现场同压力等级的法兰具备互换性，安装耳的伸出长度、开孔位置要避开法兰螺栓的操作空间，避免现场紧固螺栓时工具与安装耳发生干涉。

　　波纹段的波距、波高以及有效波纹数量，需要根据管线的最大补偿量、设计压力、循环寿命要求计算确定，波距过小会限制伸缩行程，波高过大则会降低波纹管的承压能力，薄壁层数的选择要平衡刚度与强度，层数越多波纹管的柔性越好，同等补偿量下的反力越小，但制造难度也会相应提升。实际应用中，这类波纹管通常安装在泵组进出口、换热器进出口、长直管线的分段位置，以及不同基础的设备连接段，用来吸收管线热胀冷缩产生的位移，隔断设备运行产生的振动传递，避免振动沿管线长距离传播造成紧固件松脱、仪表计量失准。

　　需要注意的是，安装时要根据现场的位移方向预留对应的预拉伸或是预压缩量，不能强行拉扯波纹管对位，也不允许用波纹管承受管线的安装偏差重量，否则会大幅降低其使用寿命，甚至在试压阶段就出现变形泄漏。波纹管两端的法兰密封面粗糙度要满足对应密封形式的要求，采用金属缠绕垫时密封面水线要均匀连续，紧固螺栓时要沿圆周对角分次拧紧，避免法兰偏压造成密封失效。此外，波纹段的外部不需要额外做刚性防护，但是要避免焊接飞溅、硬物磕碰直接损伤薄壁波纹层，管线试压时要缓慢升压，避免瞬间水击压力超过波纹管的设计承压上限。从建模角度来看，这类零件的建模重点在波纹段的参数化构建，先绘制单波的截面轮廓，通过沿轴向阵列得到整段波纹的曲面，再与两端的法兰、安装耳做布尔合并，螺栓孔、安装耳开孔的位置要严格遵循法兰标准的尺寸要求，保证模型导出后可以直接用于工程出图、装配干涉检查以及管线应力仿真分析，不需要额外做尺寸修正。
