三通法兰式手动球阀三维结构设计

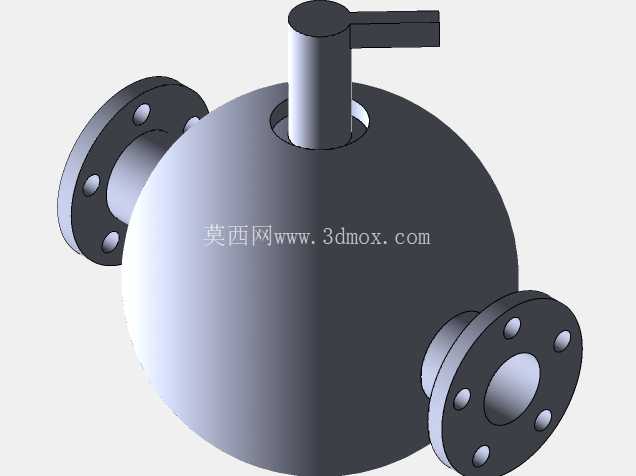

　　这款三通法兰式手动球阀的结构设计，核心围绕多支路管路的介质流向切换与流量调节需求展开，在化工流体输送、市政给排水、暖通循环水系统、工业制程管路等场景中，这类三通结构的阀件可替代两个直通阀完成支路分流、合流或者流向切换的功能，能有效减少管路接头数量，降低管路泄漏点风险，同时压缩管路安装的整体空间占用。从结构设计逻辑来看，整体采用球形阀芯作为截流与调节的核心部件，球体内部开有相互连通的三个通路口径，匹配阀体上的三个法兰接口，当顶部的阀杆带动球体转动时，可实现不同通路之间的连通状态切换，相比传统的闸阀、截止阀，球阀的流道阻力更小，全开状态下介质流通的压损极低，适合带有悬浮颗粒、粘度偏高的介质输送场景，不容易出现积料卡滞的问题。

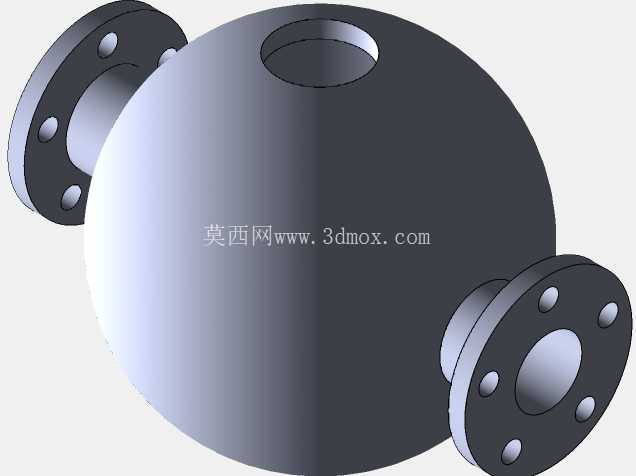

　　阀体的三个连接端均采用标准法兰连接结构，法兰盘上均匀布置螺栓安装孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片完成连接，安装边界需要预留法兰螺栓的操作空间，尤其是侧方两个法兰的螺栓拆装空间，以及顶部阀杆手柄的转动操作空间，避免安装后手柄被周边管路或者结构件阻挡，无法完成全开全关的操作行程。设计过程中，球体与阀体之间的密封面采用软质密封配合结构，保证关闭状态下的密封性能，阀杆与阀体的配合部位设置多级密封结构，避免介质从阀杆转动间隙处出现外漏，顶部的手柄采用扁平式加长结构，转动时的力臂更长，操作人员无需借助额外工具即可完成手动操作，手柄的转动角度限位设置在0-90度区间，对应阀门的全关到全开状态，操作人员可通过手柄的指向快速判断当前阀门的通路状态，降低误操作概率。

　　从外形尺寸的适配性来看，三个法兰接口的中心高度保持一致，可直接适配同标高的水平或者垂直支路管路，阀体的球形主体结构在保证内部流道通径足够的前提下，尽可能压缩了整体的外部轮廓尺寸，相比同口径的三通截止阀组，整体安装长度缩短近40%，在空间紧凑的设备内部管路布局中优势明显。在实际工程选型应用中，这类三通球阀可根据管路的介质特性匹配对应的密封材质，普通水介质场景可采用丁腈橡胶密封，带有腐蚀性的化工介质场景可更换氟橡胶密封，高温工况则可适配金属硬密封结构，三维建模过程中对球体的转动行程做了完整的干涉检查，确保球体在0-90度转动全程不会与阀体内壁、密封座出现卡滞，法兰盘的螺栓孔位置度、密封面的平面度都按照管路法兰的通用公差要求做了参数化设置，可直接导出工程图用于生产加工或者管路装配模拟。

　　在管路系统的装配模拟中，这款球阀的三维模型可直接导入管路装配环境，配合管路法兰、螺栓、密封垫片等标准件完成整体装配校验，提前排查安装过程中可能出现的空间干涉问题，比如手柄转动时是否会碰到周边的管道支架、其他阀件或者设备壳体，法兰对接时是否存在螺栓无法穿入的问题，有效减少现场安装的整改工作量。结构设计上还考虑了日常维护的便利性，阀杆部位的密封组件可在不拆卸阀体法兰、不排空管路介质的情况下完成更换，降低后期运维的成本与停机时间，球体的流道采用全通径设计，不会对管路中的介质输送造成额外的节流影响，也方便管路清洗时的清管器通过，适合需要定期通球清洗的长距离输送管路场景。
