外啮合齿轮泵流体输送结构三维设计

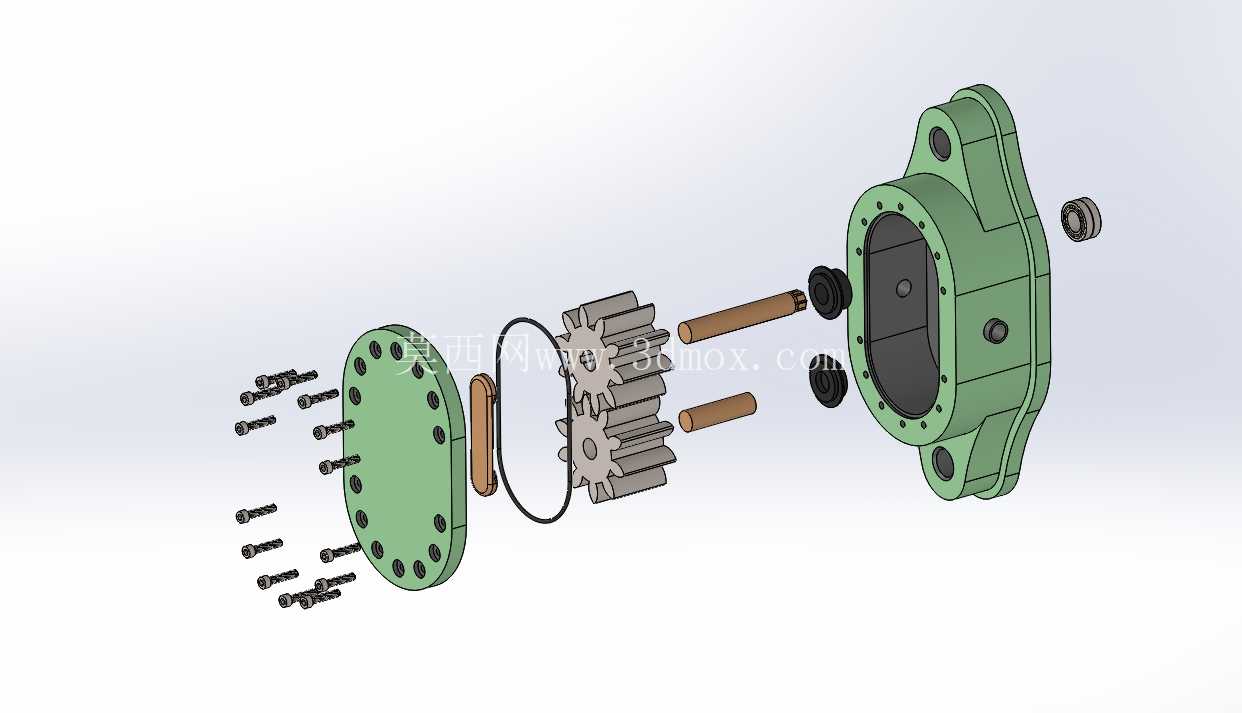

　　在液压传动系统、润滑供油回路、低压流体输送工况中，外啮合齿轮泵是应用范围极广的动力输送元件，这套三维结构完整还原了齿轮泵从外部安装壳体到内部啮合副的全部装配关系，可直接用于结构原理演示、装配干涉校验以及配套系统的选型匹配参考。从实际应用场景来看，这类齿轮泵常被集成在小型液压站、机床润滑系统、工程机械供油回路中，依靠啮合齿轮的容积变化完成流体的连续输送，相比柱塞泵、叶片泵，它的结构更简单，抗污染能力更强，对加工精度的容错率更高，适合在工况相对复杂、维护条件有限的现场长期运行。

　　从功能特性来看，这套结构采用的是标准外啮合直齿轮设计，主动轮与从动轮的齿顶圆与泵体内腔小间隙配合，两端面通过端盖压紧密封，当齿轮转动时，吸油侧的轮齿逐渐脱开，密封容积增大形成负压将流体吸入，随着齿轮旋转，齿槽内的流体被带到压油侧，轮齿逐步啮合时密封容积减小，将流体压入输出回路，整个过程无往复运动部件，运行时的脉动率远低于同排量的柱塞泵，输出流量稳定性更好。泵体两侧设计了带安装孔的凸耳结构，安装孔的中心距、孔径尺寸完全匹配常规液压站的安装面板预留孔位，不需要额外加工转接板即可直接固定，端盖部分采用一圈周向均布的螺栓锁紧，螺栓的预紧力均匀作用在端盖密封面上，能有效避免高压侧流体沿端面间隙泄漏，同时端盖上预留的定位销孔可以保证泵体与端盖的同轴度，避免装配时出现齿轮偏磨、卡滞的问题。

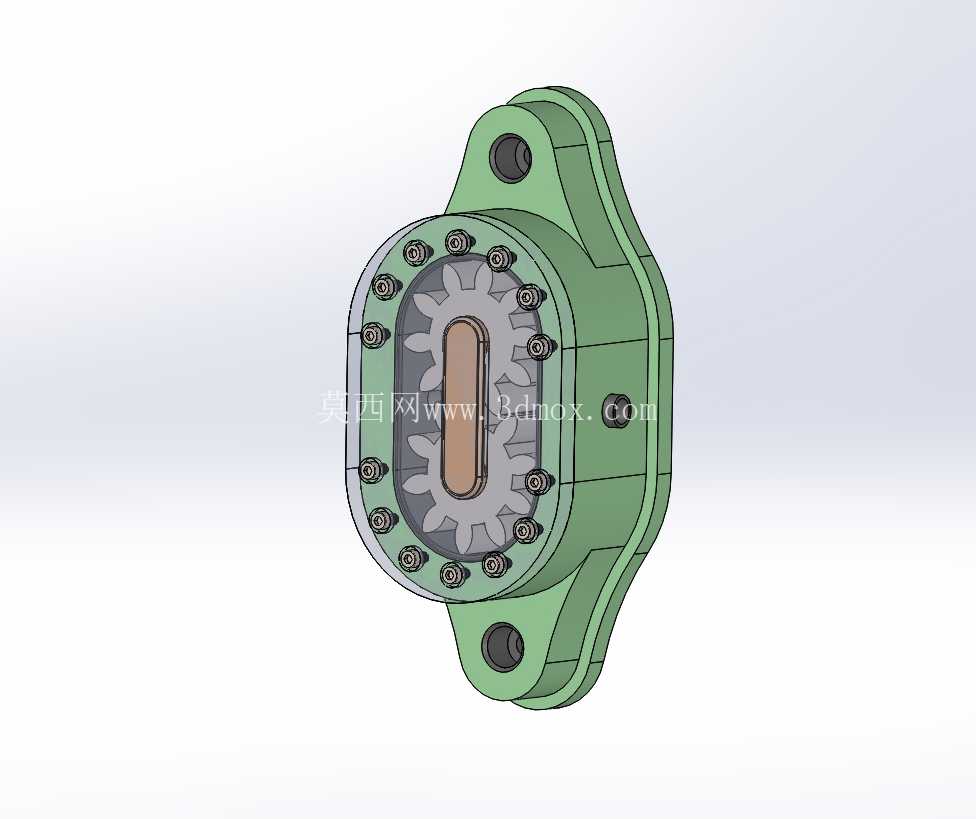

　　设计思路上，这套结构优先考虑了加工工艺性与装配便利性，泵体采用整体式铸造壳体结构，内腔加工时只需一次装夹即可完成齿顶圆配合面、两端密封面的车削加工，减少了多次装夹带来的形位公差累积；齿轮部分采用标准模数直齿，不需要定制专用刀具，常规滚齿设备即可完成加工，齿面的精度等级控制在7级，既能保证啮合时的密封效果，又不会过度提升加工成本。透明端盖的设计是为了直观展示内部齿轮的啮合状态，在做原理教学、结构展示时可以直接观察到轮齿啮合过程中的容积变化，实际量产时可以替换为金属端盖，安装尺寸完全兼容不需要修改其他部件。进出口的位置设计在泵体的轴向侧方，管路连接时不会与安装面的固定螺栓产生干涉，进出口的通径尺寸匹配同排量齿轮泵的常规管路规格，选型时可以直接对接标准液压接头，不需要额外变径。

　　从安装边界来看，整个泵体的最大外轮廓尺寸控制在紧凑范围内，两个安装凸耳的中心距预留了足够的扳手操作空间，锁紧端盖螺栓时不需要特殊工装，常规开口扳手即可完成操作；齿轮轴的伸出端采用标准轴径设计，可以直接对接标准联轴器、皮带轮等传动部件，轴伸处的密封槽预留了骨架油封的安装位置，能有效避免轴转动时出现流体沿轴泄漏的问题。内部的卸荷槽设计在端盖对应齿轮啮合点的位置，能及时排出齿轮啮合时困在齿间的高压流体，避免运行时出现困油噪声、振动过大的问题，这也是齿轮泵设计中最关键的细节之一，这套结构里的卸荷槽位置、尺寸完全匹配齿轮的啮合参数，能有效降低运行时的压力脉动，延长齿轮与轴承的使用寿命。在实际选型匹配时，只需要根据系统所需的流量、工作压力，匹配对应转速的动力输入，这套结构即可稳定运行，所有配合面的公差、间隙取值都经过实际工况验证，不会出现容积效率过低、运转卡滞的问题。
