外啮合齿轮液压动力泵结构设计

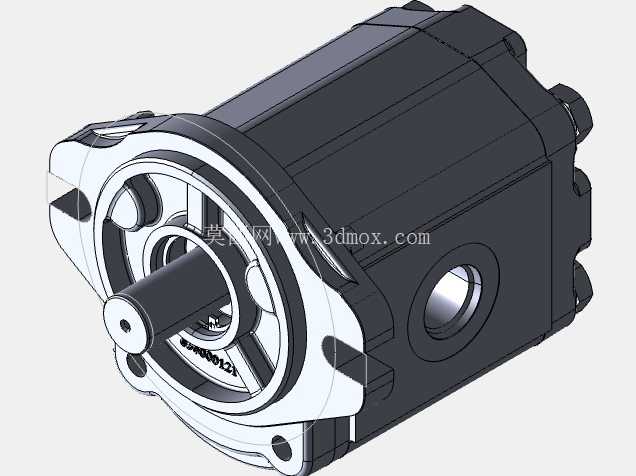

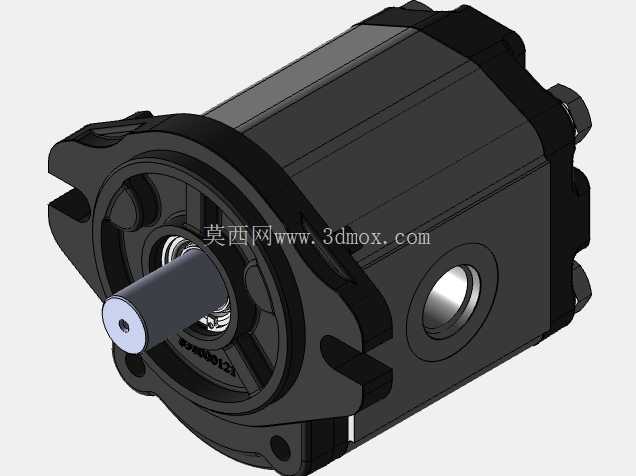

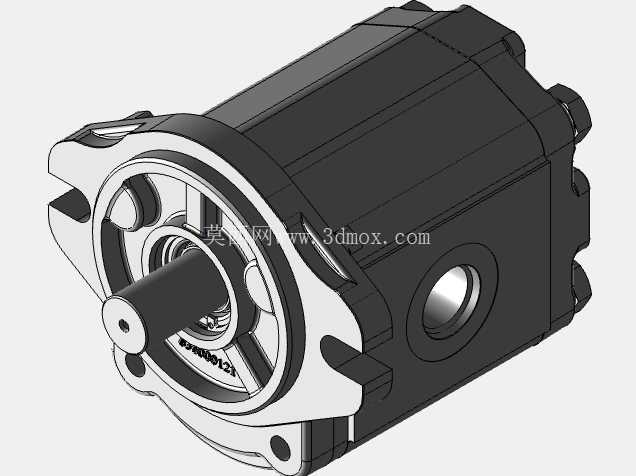

　　在液压传动系统的动力源选型环节，外啮合齿轮泵是中小功率工况下应用占比极高的容积式泵型，这类元件常见于工程机械的辅助动作回路、小型机床的夹紧供油单元、农业装备的液压执行机构驱动、物流搬运设备的举升系统中，依靠密闭工作腔的容积变化完成吸油与压油过程，为整个液压回路提供稳定的压力油输出。本次呈现的齿轮泵采用经典的三片式壳体结构，前端盖集成输入轴的密封与支撑结构，中间泵体容纳一对参数完全一致的渐开线圆柱齿轮，后端盖布置进油口与出油口的流道，同时集成齿轮轴的尾部支撑轴承位，整体结构紧凑，轴向尺寸控制合理，能够适配安装空间局促的设备布局场景。

　　从设计逻辑来看，该泵的齿轮副采用了修正齿形设计，有效降低了齿轮啮合过程中的困油现象——熟悉液压元件设计的工程师都清楚，外啮合齿轮泵的困油问题是引发振动、噪声与容积效率下降的核心诱因，通过在侧板上开设对称的卸荷槽，让困油容积在变化过程中能够分别与吸油腔、压油腔连通，既避免了局部压力骤升引发的轴承负载增大，也防止了真空空穴带来的气蚀损伤。输入轴采用伸出端轴封设计，轴面加工精度满足旋转动密封的配合要求，外露的轴端采用标准平键连接结构，能够直接匹配电机、内燃机等不同动力源的输出接口，无需额外定制连接轴套。

　　安装法兰采用菱形定位安装面，两个安装螺栓孔对称分布在输入轴两侧，安装时能够快速完成同轴度找正，避免因安装偏心引发的轴封过早磨损、轴承异常载荷问题。进油口与出油口采用内螺纹油口设计，油口的通径参数匹配该排量泵的额定流量需求，进油口通径略大于出油口，能够降低吸油阻力，避免高转速工况下出现吸空问题，油口的位置布置在泵体侧方，能够适配不同方向的管路布局，减少管路弯折带来的压力损失。齿轮与泵体、侧板之间的配合间隙经过严谨设计，间隙值控制在合理区间：间隙过大会导致内泄漏增大，容积效率下降，无法达到额定工作压力；间隙过小则会在油温升高、零件受热膨胀时出现齿轮卡滞，甚至引发零件烧结失效。

　　泵体内部的流道做了圆滑过渡处理，避免油液流动过程中出现局部涡流，降低流动噪声与压力损失。该泵的额定工作压力覆盖中低压液压系统常用区间，转速范围适配常规四级电机与内燃机怠速到额定转速的工作区间，能够在环境温度-20℃到80℃的常规工况下稳定工作，油液适配普通矿物液压油，无需特殊定制液压介质。在实际设备集成过程中，需要注意泵的安装高度要满足吸油口的真空度要求，吸油管路要配置精度合适的吸油过滤器，避免杂质进入泵体内部划伤齿轮啮合面与侧板配合面，长期使用过程中要定期检查轴封部位是否存在渗漏，及时更换老化的密封件。这类齿轮泵相比叶片泵、柱塞泵，结构更简单，抗污染能力更强，制造成本更低，维护难度更小，对于工作压力不高、工作环境存在一定粉尘杂质的工况场景，是性价比极高的动力源选择。在三维建模过程中，该模型完整还原了齿轮的渐开线齿形、壳体的安装定位特征、油口的螺纹结构、轴端的键槽特征，能够直接用于液压系统的整机布局装配干涉检查，也可以作为液压站三维设计的标准元件模型调用，帮助设计人员快速完成管路布局与安装空间校核，减少实际装配过程中出现的尺寸干涉、安装位置不合理等问题。
