齿轮齿条式直线传动调节机构

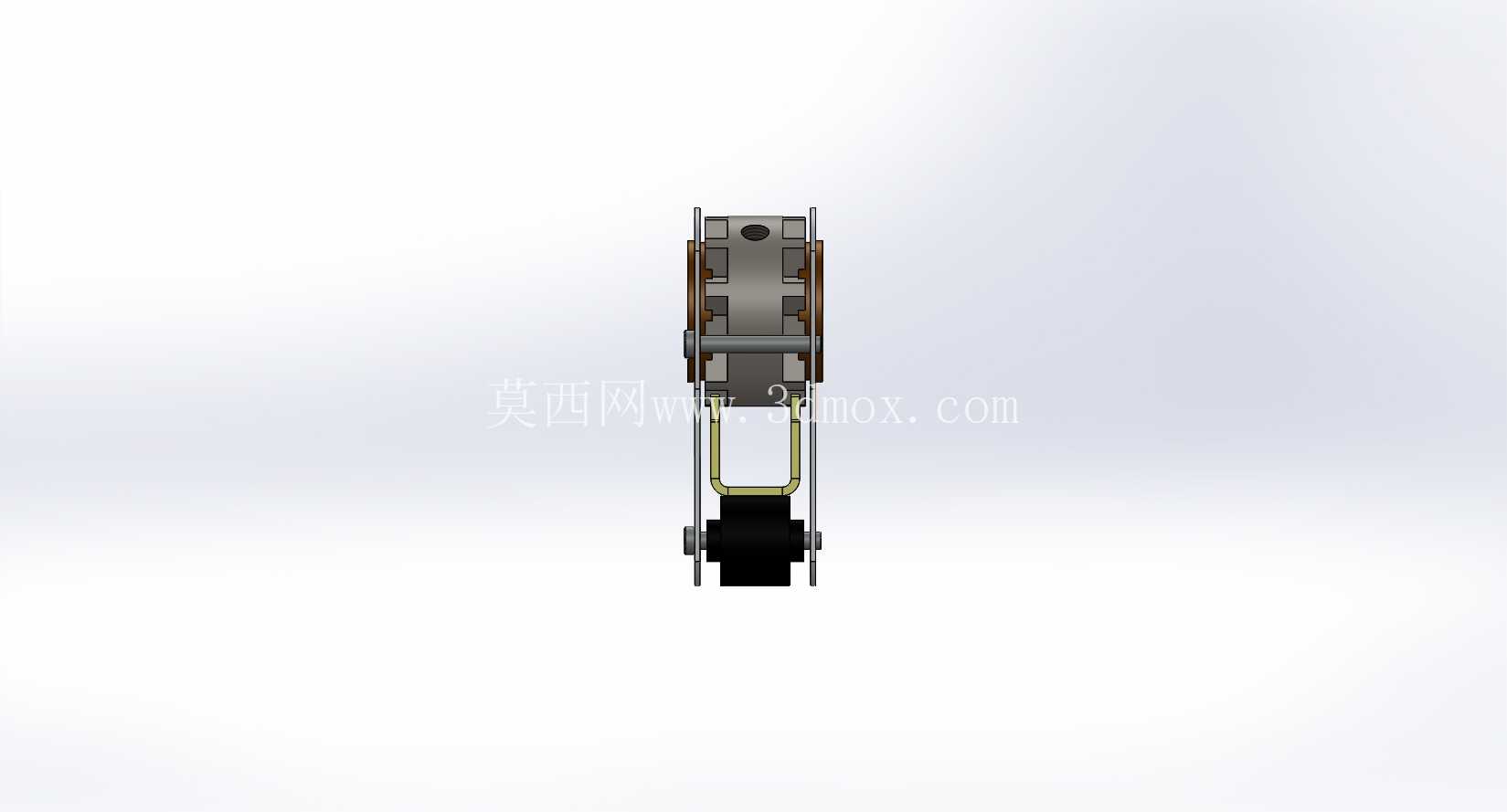

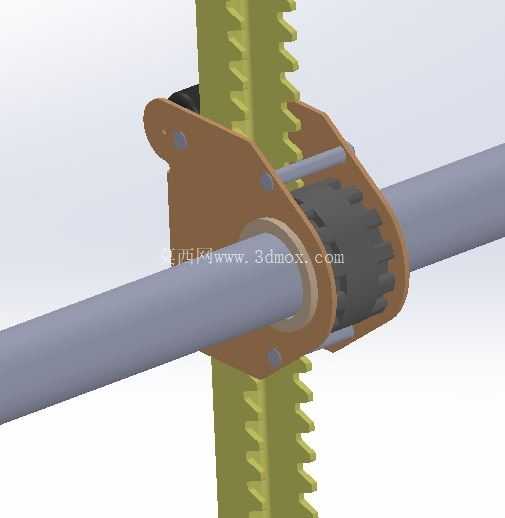

　　该传动调节机构核心采用齿轮齿条啮合传动形式，配套横向穿设的光轴导向结构，可实现沿齿条轴向的直线位移输出，常见于小型工位调节、物料推送、设备进给单元等需要精准直线位移控制的场景，在轻工生产线、小型实验装置、非标自动化工位改造中应用较为广泛。从结构功能来看，棕色的安装基座作为核心承载件，同时集成了齿轮容纳腔、光轴导向孔、齿条避让槽三个核心功能区域，基座两侧通过销轴完成齿轮组件的轴向定位，保证齿轮转动过程中不会出现轴向窜动，齿轮与竖直布置的齿条保持恒定啮合间隙，转动光轴即可带动齿轮沿齿条齿面滚动，进而带动整个基座沿齿条长度方向做直线运动，光轴同时承担手动驱动输入与横向导向的双重作用，光轴与基座内的滑动轴承配合，可降低往复移动过程中的摩擦阻力，保证位移过程平顺无卡滞。

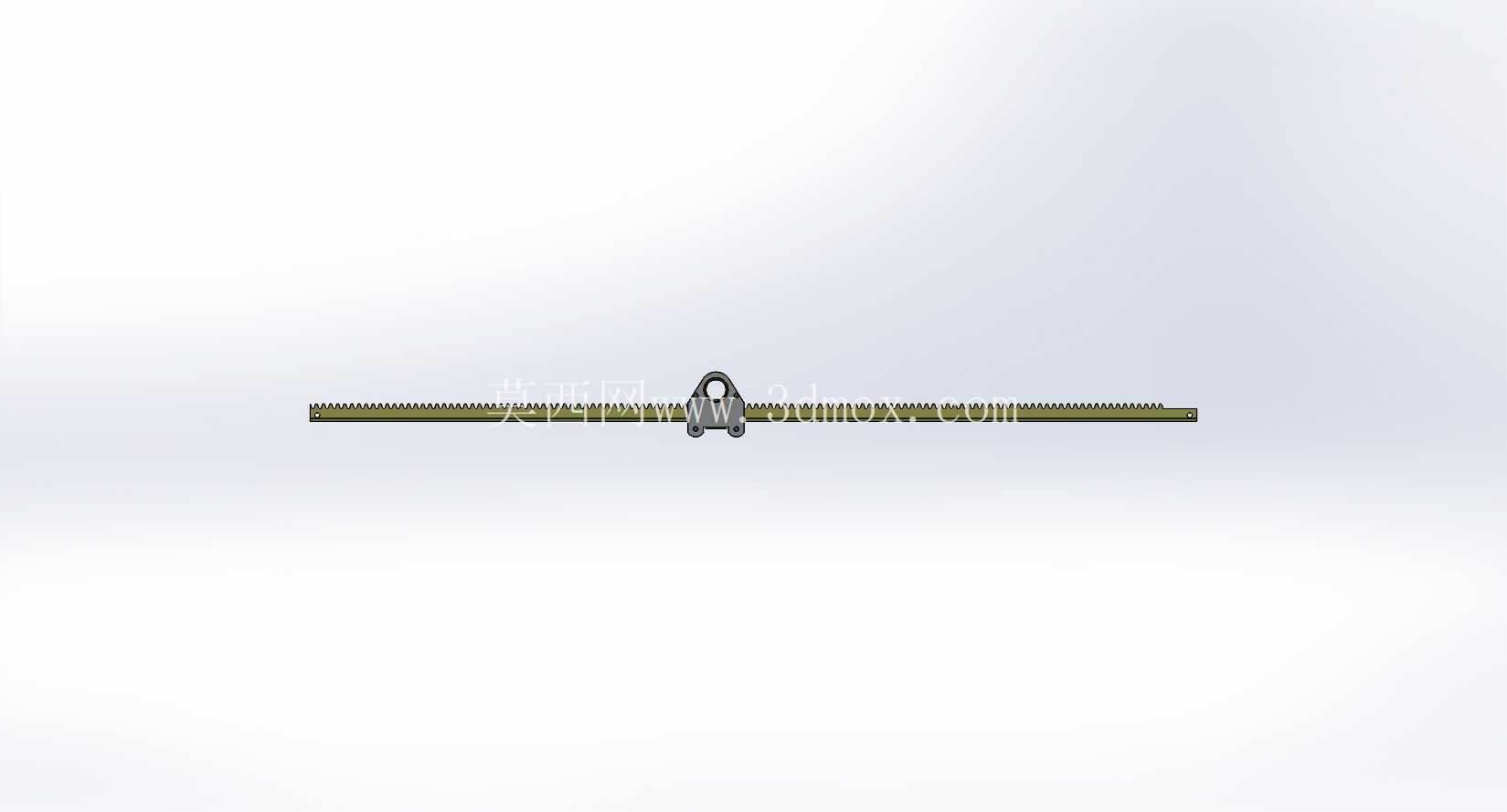

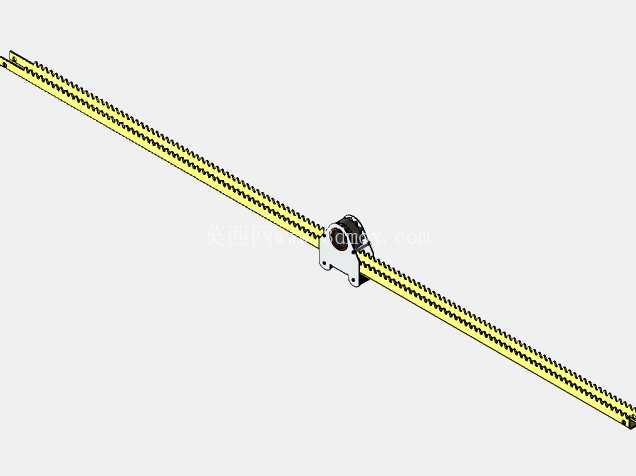

　　设计过程中优先保证啮合精度，齿条采用直齿结构，齿形参数与齿轮完全匹配，齿侧间隙控制在合理范围内，既不会因为间隙过大导致反向空程超标，也不会因为间隙过小出现转动卡滞、齿面磨损加剧的问题；基座的安装孔位采用对称布置形式，可根据实际安装需求在基座平面加装执行末端，比如夹爪、挡块、检测元件安装板等拓展部件，适配不同的工位功能需求。安装边界方面，齿条为标准长条形直齿结构，可根据实际行程需求截取对应长度，安装时需保证齿条的直线度，以及齿条长度方向与光轴轴线的垂直度，避免出现啮合偏载导致齿面异常磨损；光轴的伸出长度可根据操作空间需求调整，光轴端部可加装手轮、摇柄或者连接小型驱动电机，实现手动或者电动驱动切换；基座的整体厚度、齿轮分度圆直径、齿条模数三者参数匹配，保证基座移动到任意行程位置时，齿轮与齿条的有效啮合齿数不低于3个，避免出现跳齿、脱啮的问题。

　　实际使用过程中，该结构无需复杂的控制系统即可实现精准的位置调节，依靠齿轮齿条的啮合自锁特性（小导程角下可实现位置保持，部分场景可额外加装锁紧螺钉固定光轴位置），调节到位后可保持位置稳定，不会因为受载出现位置滑移；齿面采用常规的机加工精度即可满足多数普通工况的使用需求，若用于高频往复运动场景，可对齿面做淬火处理提升耐磨性能，导向光轴表面做硬氧化处理降低摩擦系数，延长整体使用寿命。

　　该结构的核心优势在于结构紧凑，零部件数量少，加工装配难度低，不需要复杂的维护保养，相比同步带传动具备更高的传动刚性，相比丝杠传动具备更低的加工成本，在短行程、轻载荷的直线调节场景下具备很高的性价比，可直接集成到各类非标设备的调节单元中，减少设计人员的重复建模工作量，装配时仅需保证齿轮与齿条的啮合中心距符合设计要求，紧固各连接销轴即可投入使用，后期维护仅需定期在齿面涂抹润滑脂，清除齿面夹杂的碎屑即可保证长期稳定运行。
