四柱式陶瓷压制成型专用压机结构

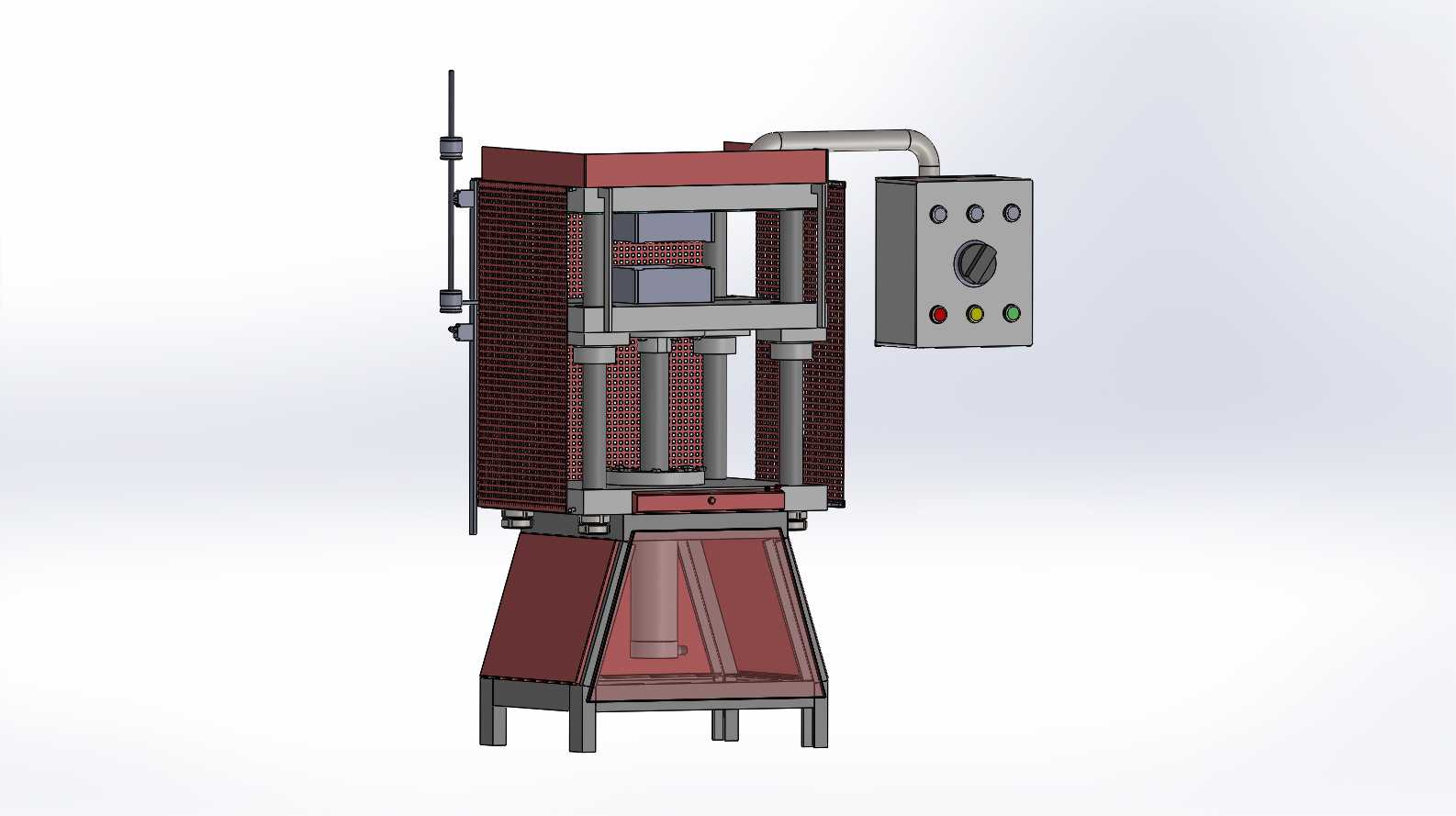

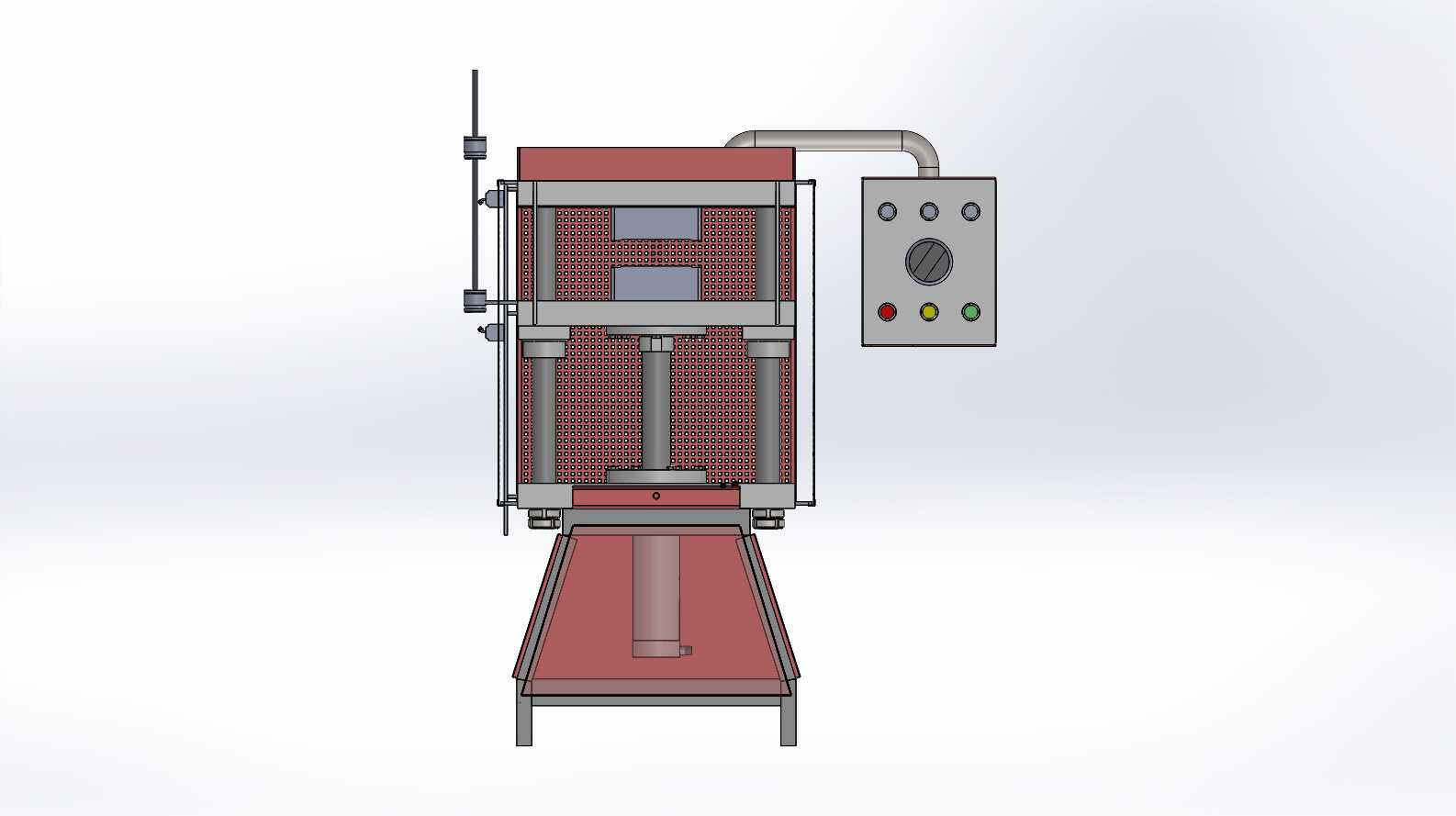

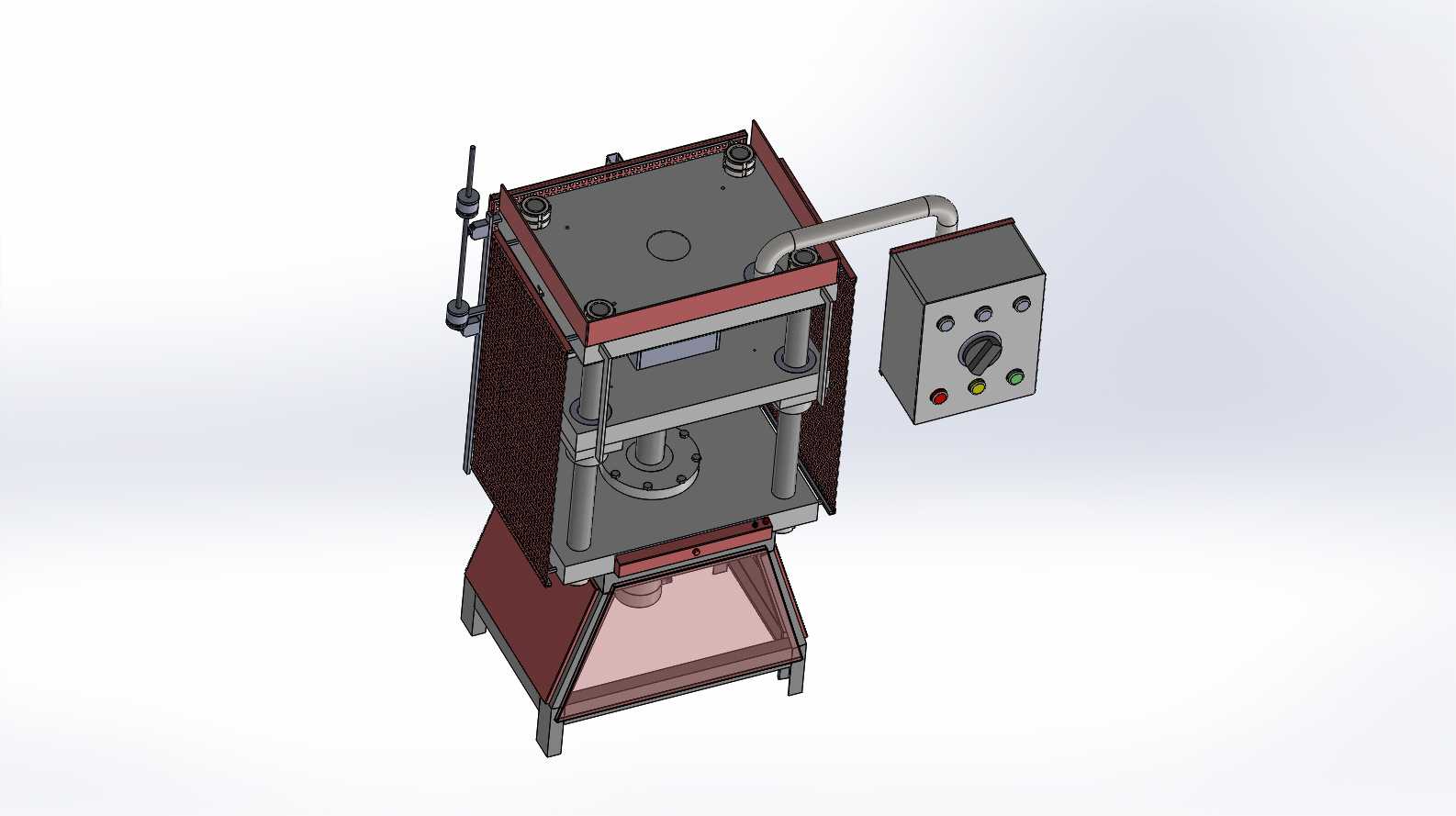

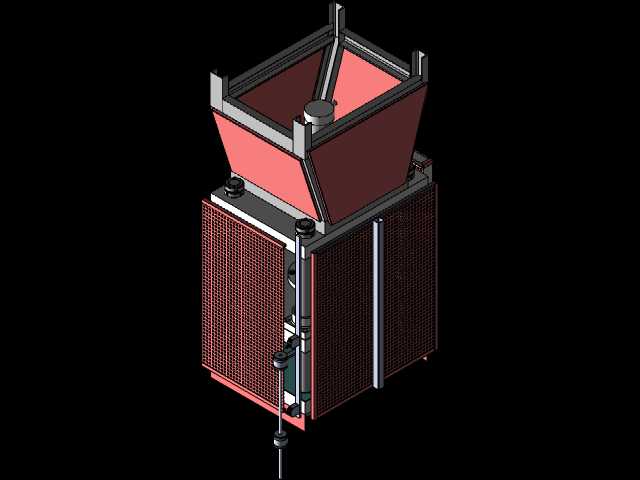

这款陶瓷压机主要面向建筑陶瓷、特种工业陶瓷生产场景，是陶瓷制品干压成型工序的核心加工设备，可完成陶瓷粉料的高压压制成型作业，将配比完成的陶瓷粉料压制成符合尺寸密度要求的坯体，适配日用陶瓷盘坯、建筑瓷砖坯、特种陶瓷结构件等多类产品的前置成型工序，在陶瓷生产车间的成型工段承担核心加压作业，替代传统手工打坯与低吨位简易压具，大幅提升坯体成型的一致性与生产效率。设备采用经典四柱式承载结构设计，四根立式导向柱贯穿上下横梁，为压合动作提供稳定的导向支撑，可有效抵消加压过程中的偏载力矩，避免压头倾斜导致的坯体密度不均问题；机身侧部设置独立的电气控制箱，集成启停控制、压力调节、动作切换等操作元件，操作人员可在设备侧方安全距离内完成参数调整与作业控制，控制箱与主机通过走线弯管连接，布线规整同时避免线路受车间粉尘、磕碰影响。设备下部为封闭式承力机座，内部容纳主加压驱动组件，上半部分的压合区域设置防护围板，可阻挡压制作业中粉料飞溅，同时为运动部件提供基础防护；压头组件采用多层叠合结构，可根据不同坯型更换对应模具，适配多规格产品的成型需求。从安装边界来看，设备整体为立式落地布局，底部设置四个支撑脚，安装时需平整硬化的车间地面，预留侧方操作与维护空间，控制箱侧需预留不小于800mm的操作通道，设备上方需预留吊装维护空间以满足模具更换、部件检修的吊装需求；整体结构的受力路径从上部压头经四柱传递至下部机座，再分散至地面，安装时无需额外预埋大型地脚，适配多数中小型陶瓷生产车间的工位布置条件。设计过程中重点平衡了压合精度与结构刚性，四柱导向结构配合精加工的导向套，可保证压头下行的平行度误差控制在极小范围内，确保压制出的坯体各位置密度偏差符合陶瓷烧结工艺要求，避免烧结过程中因密度不均出现变形、开裂问题；机身的防护结构兼顾通风与防护需求，侧部围板采用网格结构，既可以观察内部压合状态，也能避免大尺寸异物进入压合区域引发设备故障。
