摩托车辐条式前轮带刹车盘结构设计

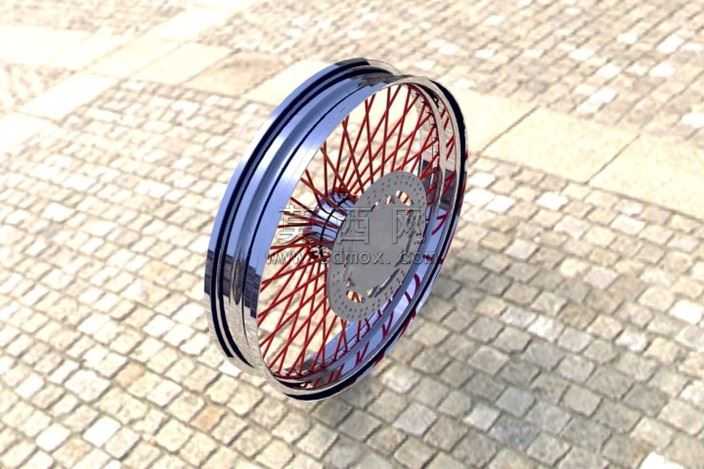

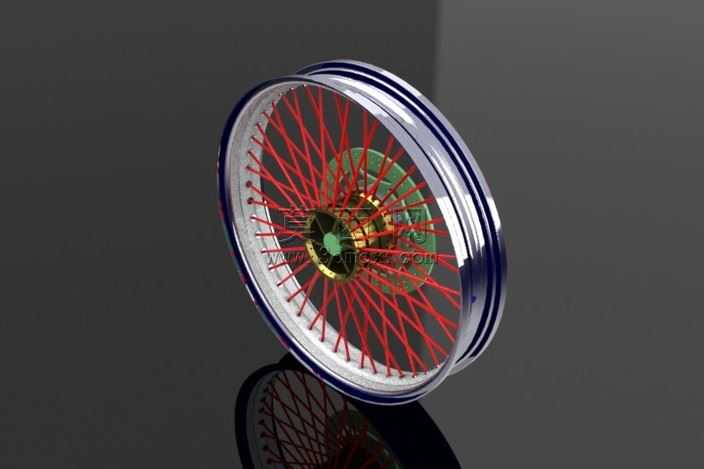

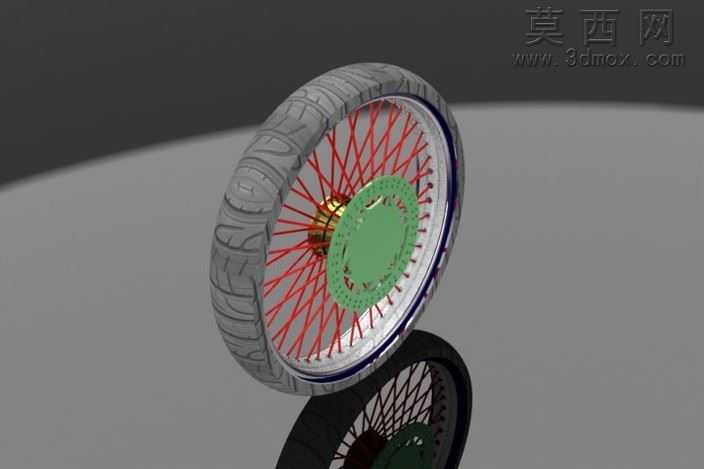

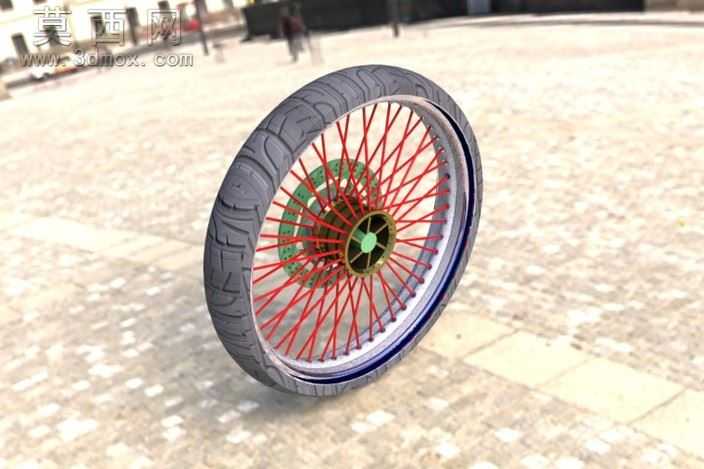

本作品为摩托车前轮辐条轮组的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循摩托车前轮的实际装配逻辑，将轮辋、轮毂、辐条、刹车盘等独立零件分别建模后完成虚拟装配，保证各部件的配合公差符合实际生产的装配要求。轮辋部分采用镀铬金属材质设定，建模时精准还原了轮辋的双层卷边结构，边缘的过渡圆角做了平滑处理，避免渲染时出现生硬的棱角折痕，轮辋的截面轮廓完全匹配常规真空胎的安装尺寸，胎圈座的角度、深度都按照行业通用标准设定，保证模型具备实际生产参考价值。辐条部分采用红色涂装的钢丝辐条结构，建模时通过阵列特征完成所有辐条的排布，每根辐条的走向、倾斜角度都经过反复调整，还原传统辐条轮的交叉编织结构，辐条与轮辋、轮毂的连接位置都做了对应的接头结构，避免出现辐条直接穿入实体的建模错误，同时通过参数化关联可以快速调整辐条的数量、粗细与排布角度，方便后续修改设计方案。轮毂部分采用亮面镀铬金属材质，中心的轴承安装位做了精准的台阶孔设计，预留了轴承与轴套的安装空间，轮毂与辐条连接的法兰盘上均匀分布了辐条安装孔，孔位的位置度与辐条排布完全对应。刹车盘采用不锈钢材质设定，建模时还原了通风划线盘的表面结构，盘面上的散热孔、划线槽都通过阵列特征完成，刹车盘与轮毂的连接孔位完全对齐，保证装配时的位置精度。渲染阶段采用户外砖石地面作为场景背景，添加了柔和的自然光环境光，金属材质的反射率、粗糙度参数经过反复调试，镀铬部件的高光反射自然真实，红色辐条的漆面质感细腻，刹车盘的金属磨砂质感还原到位，整体渲染效果逼真，清晰展现了轮组的结构细节与材质质感。设计过程中优先考虑了结构的合理性，所有部件的尺寸比例都参考量产摩托车前轮的实际参数，没有出现结构干涉、比例失调的问题，既可以作为三维建模的练习案例，也可以作为摩托车改装、轮组设计的参考素材，帮助学习者掌握轮组类产品的建模思路、装配逻辑与材质渲染技巧。
