轴流散热风扇结构设计三维作品

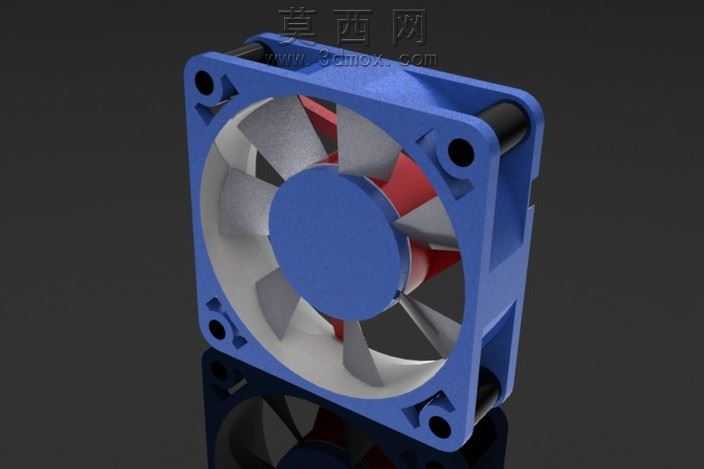

本作品为轴流散热风扇的三维建模设计成果，建模阶段以标准方形轴流风扇的实际尺寸比例为基准，先搭建外框的基础轮廓：外框采用带安装孔的方形注塑结构设计，四个角预留的圆形安装孔做了沉台处理，保证安装时螺丝头不会突出框体表面，外框的侧边做了圆弧过渡处理，既减少注塑生产时的应力集中问题，也能避免安装使用时的锐边划伤风险。扇叶部分采用后掠式扭曲叶片设计，建模时逐片调整叶片的安装角度与扭曲弧度，保证叶片从叶根到叶尖的攻角平滑过渡，既能够降低扇叶转动时的风阻噪音，也能提升轴向送风的效率，叶片与中心轮毂的连接位置做了加厚过渡处理，提升扇叶整体的结构强度，避免高速转动时出现叶片断裂的问题。中心轮毂为圆形包覆结构，内部预留了电机安装的空腔位置，轮毂与外框之间的间隙控制在合理范围，既避免转动时出现剐蹭，也减少间隙处的气流漏损。材质与渲染阶段，外框与扇叶主体采用哑光蓝色工程塑料材质，模拟常用的PBT阻燃注塑材质的质感，轮毂中心做了同色系的哑光质感处理，扇叶的迎风面添加了轻微的半透明磨砂质感，模拟玻纤增强塑料的视觉效果，外框的边角位置添加了细微的注塑合模线细节，提升模型的真实感。场景搭建时采用深色反光地面，添加柔和的环境补光与定向主光，突出风扇的结构轮廓与材质质感，阴影做了柔化处理，让整体渲染效果干净清晰，能够完整展示风扇的整体外观与结构细节。设计过程中重点考量了散热风扇的实际使用需求，外框的厚度、安装孔的间距都参照通用的80mm规格电脑散热风扇的参数设置，扇叶的数量选择7片设计，在风量与噪音之间取得平衡，整体模型结构完整，各部件的装配关系清晰，既可以作为散热结构设计的参考案例，也可用于相关产品的结构演示使用。
