15kV高压电力绝缘支柱结构设计

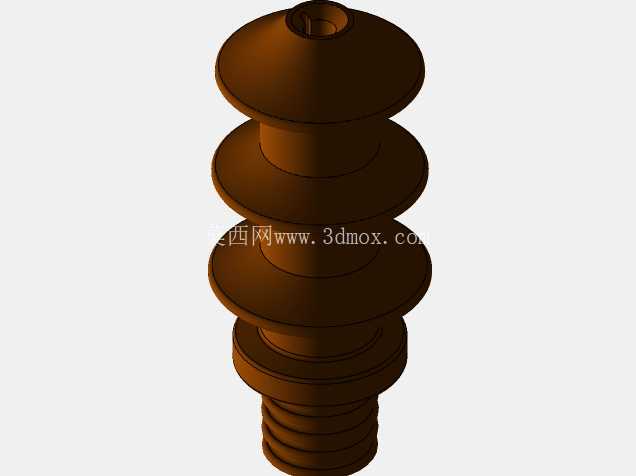

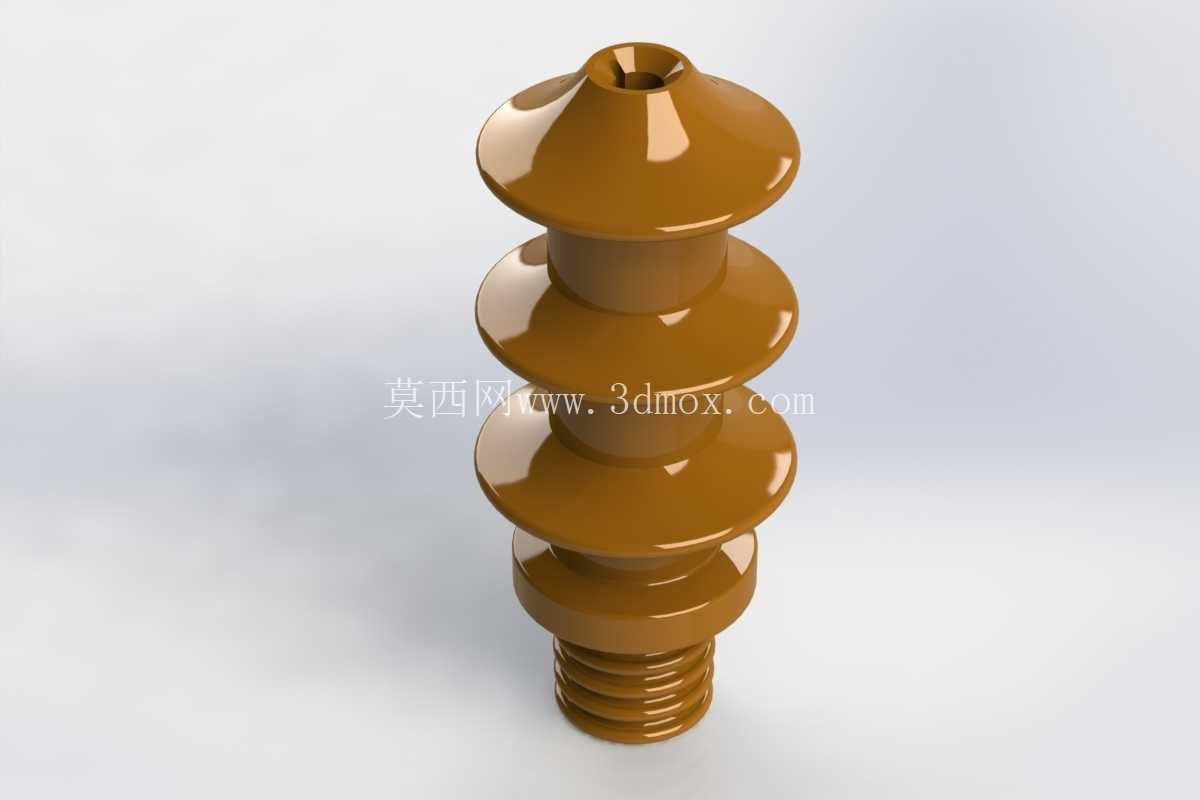

　　在10kV-15kV电压等级的配网电力系统中，户外敞开式变压器、柱上开关、环网柜等设备的带电部位对地绝缘支撑，长期依赖这类棕釉瓷质绝缘支柱完成核心绝缘与机械固定功能，这类部件的设计合理性直接决定了户外电力设备在雨雾、污秽、雷电过电压工况下的运行可靠性。从结构设计逻辑来看，该绝缘件采用三段等径伞裙的外轮廓设计，并非随意排布的造型：每一层伞裙的伸出长度、相邻伞裙的垂直间距，都经过污秽闪络电压验算，在南方多雨、工业污秽等级达到III级的区域，这种伞形结构能让雨水顺着伞裙边缘自然滴落，避免相邻伞裙之间形成连续的水膜导电通路，同时伞裙上表面做了3°左右的倾斜角度，不会积存灰尘、鸟粪等导电污秽，大幅降低污闪跳闸的概率。

　　底部的外螺纹安装结构是这类绝缘支柱的典型连接形式，螺纹规格匹配变压器箱体顶部的预制安装螺孔，安装时不需要额外的紧固件穿透绝缘件本体，避免了安装孔位带来的绝缘薄弱点，螺纹段的长度经过严格校核，拧紧后螺纹旋入深度达到5倍螺距以上，既能承受设备引线带来的横向风载、短路电动力冲击，也不会因为旋入过深顶到箱体内部的带电部件。顶部的接线端凹槽设计，是为了匹配设备高压引线的固定金具，凹槽的深度刚好可以容纳M12规格的接线螺栓头，安装后螺栓不会突出伞裙上表面，避免尖端放电带来的局部电场集中，减少电晕损耗对绝缘件表面的长期电蚀。

　　从材料特性匹配角度，棕釉高压电瓷的材料本身具备良好的耐候性，在-40℃到+120℃的环境温度区间内不会出现绝缘性能劣化，表面的棕釉层是高温烧结形成的致密玻璃质层，既可以阻止水分渗入瓷体内部造成绝缘电阻下降，也能抵御户外紫外线、工业酸碱废气的长期腐蚀，设计寿命可以达到30年以上，完全匹配电力设备的全生命周期运维要求。在实际安装边界的考量上，该绝缘支柱的总高度、伞裙最大外径都严格遵循15kV电压等级的带电安全距离要求：带电端到接地安装面的沿面爬电距离达到320mm以上，满足III级污秽区的爬电比距要求，伞裙最大外径控制在120mm以内，三相并排安装时相邻绝缘支柱之间的空气净距不小于150mm，不会发生相间闪络。很多刚接触电力结构设计的工程师容易忽略伞裙边缘的圆角处理，这个模型里每一层伞裙的边缘都做了R3的圆角过渡，没有尖锐的棱角，一方面是瓷件烧结生产时可以避免应力集中造成的开裂废品，另一方面运行时可以均匀电场分布，减少局部场强过高带来的空气电离。另外，绝缘件本体和底部金属螺纹嵌件的结合部位，设计了一圈凸起的密封台，安装时配合平垫片和橡胶密封圈，可以完全封堵安装缝隙，避免雨水顺着螺纹缝隙渗入变压器箱体内部，造成变压器油受潮绝缘下降。

　　在三维建模过程中，这类回转体结构的核心难点在于伞裙曲面的连续性，建模时需要保证每一段伞裙的曲面曲率平滑过渡，不能出现折线、凹坑等造型缺陷，否则后续做电场仿真分析时会出现局部场强异常偏高的误判，同时瓷件的壁厚要保持均匀，最小壁厚不小于15mm，避免烧结过程中因为壁厚不均造成的变形、开裂。这类绝缘支柱除了应用在电力变压器上，在户外高压计量箱、柱上断路器、户外隔离开关等设备上也有广泛应用，不同安装场景下只需要调整底部螺纹规格、顶部接线结构，核心的伞裙绝缘段设计可以通用，大幅减少了重复建模的工作量，也方便生产厂家形成标准化的产品系列，降低开模和生产成本。在做设备整体结构布局时，工程师需要提前核算绝缘支柱的安装位置，预留出足够的接线操作空间，同时要避开设备排气口、泄压口等可能喷出导电介质的部位，避免绝缘件表面被污染后绝缘性能下降。另外，这类瓷质绝缘件的机械强度需要满足抗弯、抗扭要求，在引线拉力达到1000N、短路电动力峰值达到5000N的工况下，瓷件本体不能出现裂纹、断裂，所以建模时需要在伞裙和主体柱的连接部位做圆角加强，避免应力集中造成的机械失效。
